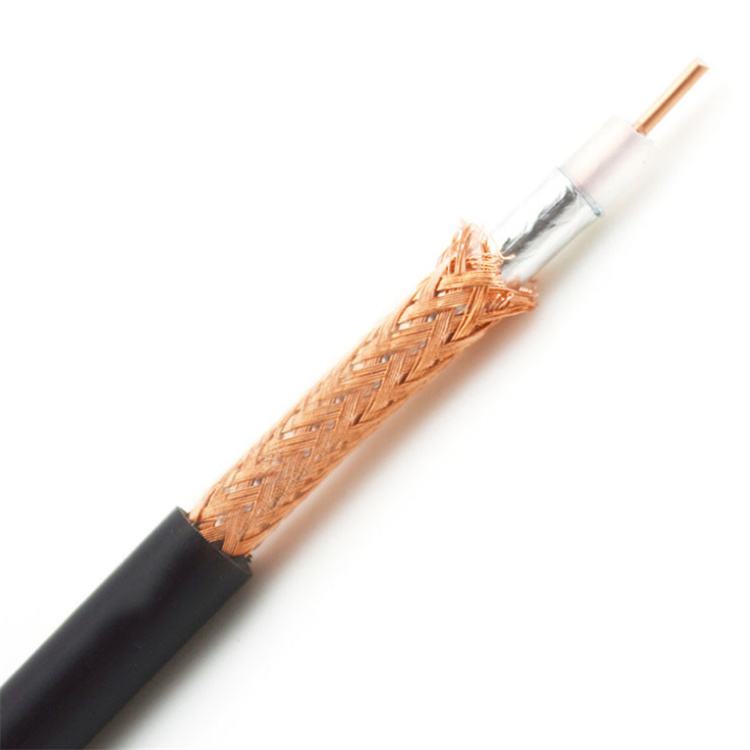

矿用射频同轴电缆MSYV-50-5 技术解析?
一、型号与结构定义?
?型号解析?：
?MSYV-50-5?：
?M?：煤矿专用；
?SYV?：射频同轴电缆（铜芯+聚绝缘+聚护套）；
?50?：特性阻抗50Ω；
?5?：标称外径5mm，适用于短距离高精度信号传输?。

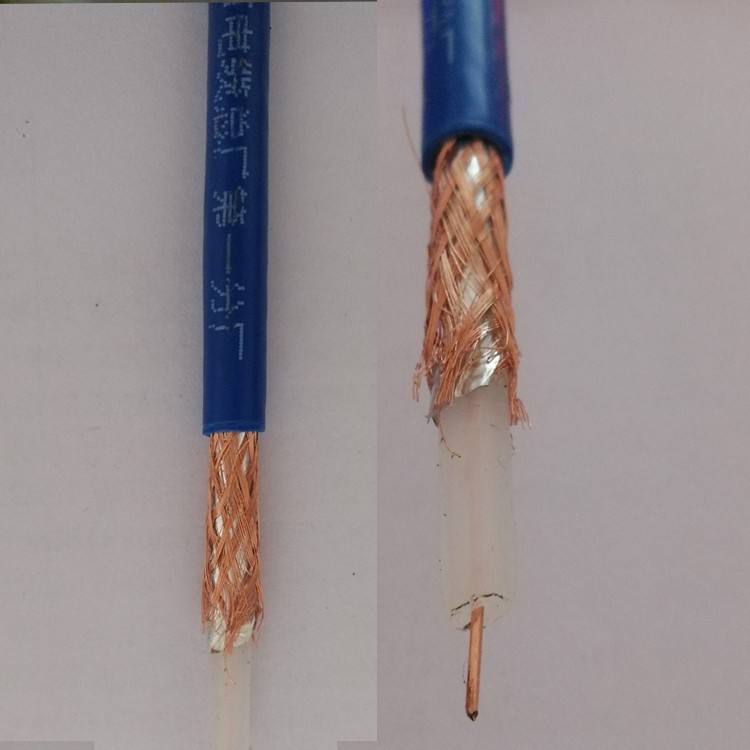

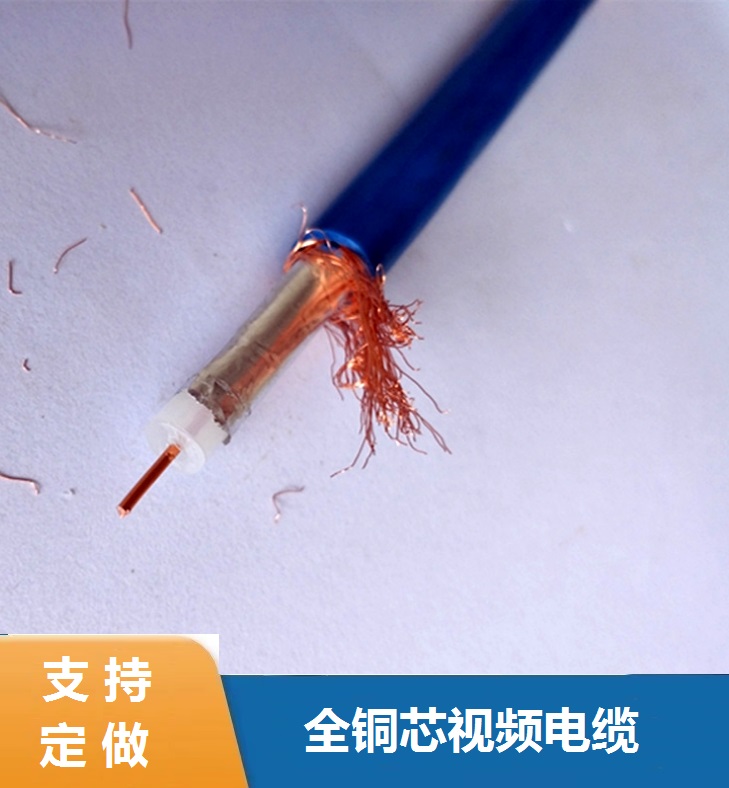

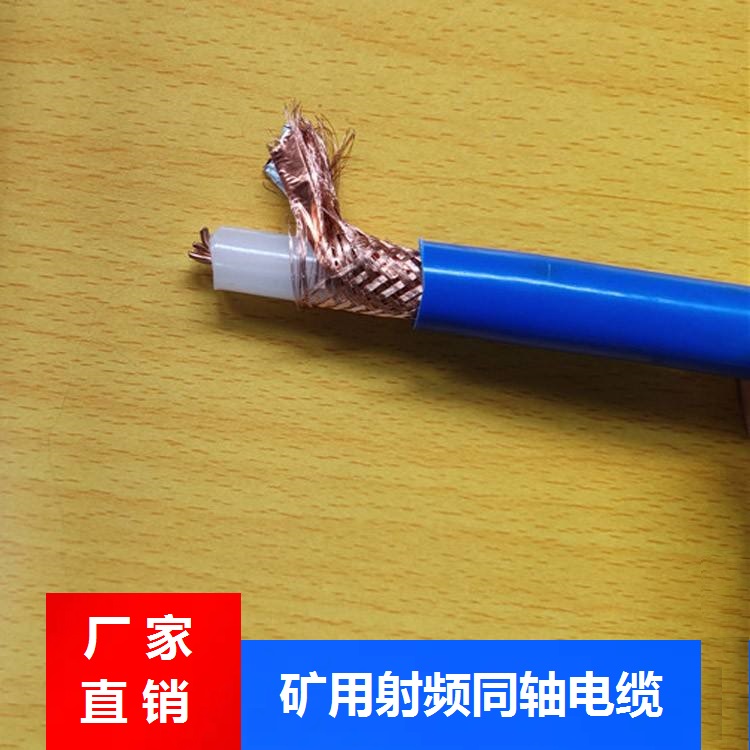

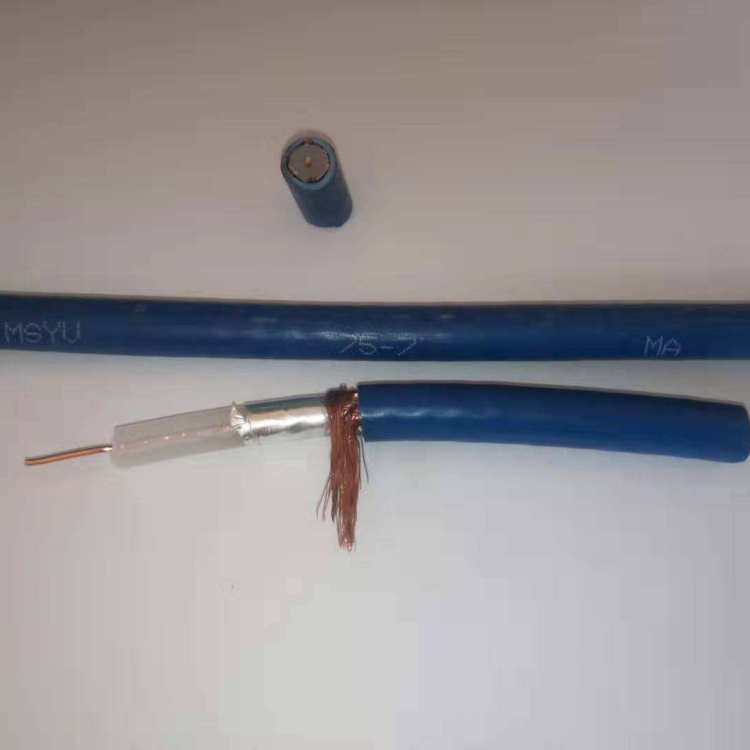

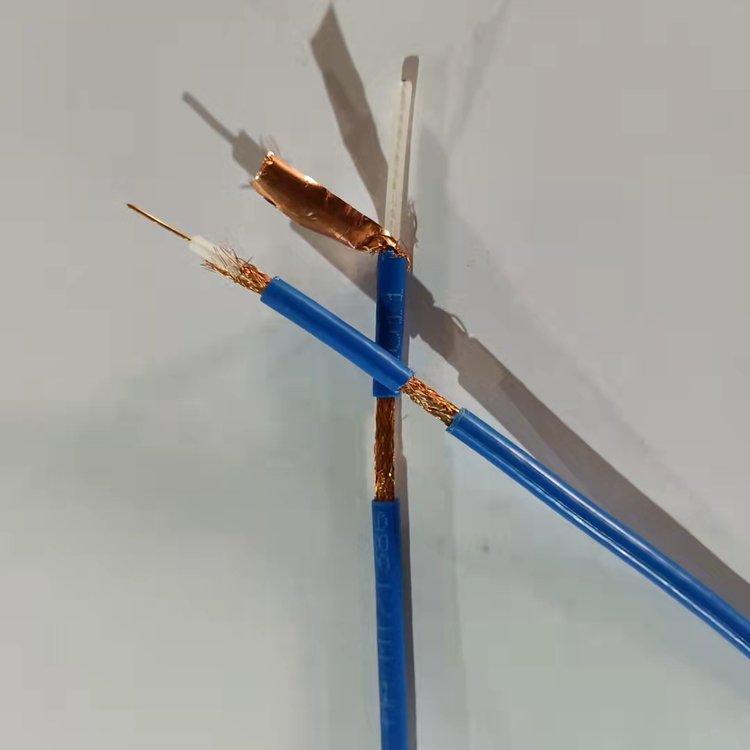

?结构组成?：
?导体?：单根或多股绞合无氧铜芯（直径0.52~0.8mm），导电率≥99.9%?；
?绝缘层?：实芯聚（PE），厚度≥0.8mm，耐压1.5kV，抗电磁干扰?；
?屏蔽层?：双层屏蔽结构（铝箔复合层+铜编织网），覆盖率≥90%，抑制射频噪声?；
?护套?：阻燃聚（PVC），氧指数≥32%，耐油、抗磨损?。
?
二、矿用射频同轴电缆MSYV-50-5关键性能参数?
| ?参数?
|
?指标?
|
|
?特性阻抗?
|
50Ω，适用于高频信号传输?；
|
|
?绝缘电阻?
|
≥5000MΩ·km（20℃环境）?；
|
|
?工作频率?
|
≤1GHz，支持模拟信号和高速数字信号传输?；
|
|
?弯曲半径?
|
≥10倍外径（静态敷设）?；
|
|
?阻燃性能?
|
通过MT386-1995单根垂直燃烧测试?。
|
?三、核心应用场景?
?井下视频监控?：连接防爆摄像头与地面监控中心，传输高清画面?；
?通信设备互联?：支持矿用电话、传感器等设备的低损耗信号传输?；
?环境监测网络?：实时回传瓦斯浓度、温湿度等数据?；
?无线电通信系统?：为矿井内无线电装置提供稳定信号链路?。
?四、供应商与价格?
1. ?认证?：符合 ?MT 818.14-1999? 矿用标准，通过煤安认证（MA标志）?。
?
五、矿用射频同轴电缆MSYV-50-5安装与维护要点?
?敷设要求?：
单独敷设，避免与动力电缆并行（间距≥300mm）?；
敷设温度≥-20℃，防止护套低温脆裂?。
?维护检测?：
每月检查护套磨损及屏蔽层完整性（破损率≤5%）?；
每季度测试绝缘电阻（≥0.5MΩ）及屏蔽连续性?；
长期存放需卷绕成盘，避免阳光直射和化学腐蚀?。
?备注?：出厂前需通过 ?1.5kV/1min工频耐压测试?，确保井下安全使用?。
