阻燃软电缆ZA-RVVSP-300/300V-2*1

　　阻燃软电缆ZA-RVVSP-300/300V-2*1 技术解析?

　　?一、型号定义与结构解析?

　　?型号分解?

　　?ZA?：阻燃A级（符合GB/T 19666标准，燃烧时低烟无卤，自熄时间≤30秒）25；

　　?RVV?：软导体+聚（PVC）绝缘及护套（耐温等级70℃）；

　　?SP?：双绞屏蔽结构（铝箔绕包+镀锡铜丝编织，覆盖率≥85%）；

　　?300/300V?：额定电压（交流300V/直流300V）；

　　?2×1?：2芯双绞线，每芯截面积1.0mm2。

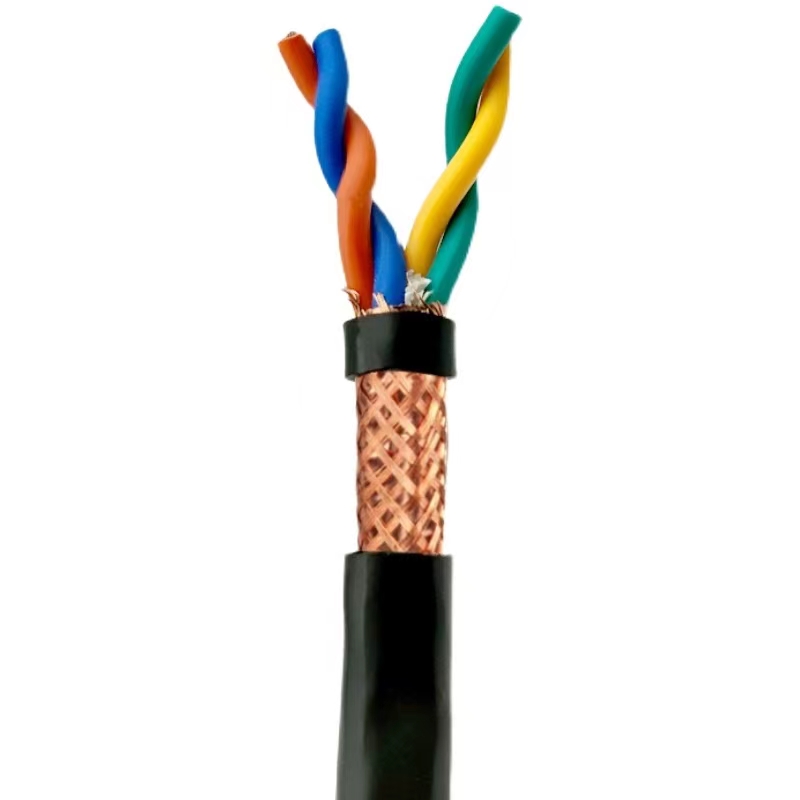

　　?分层结构?

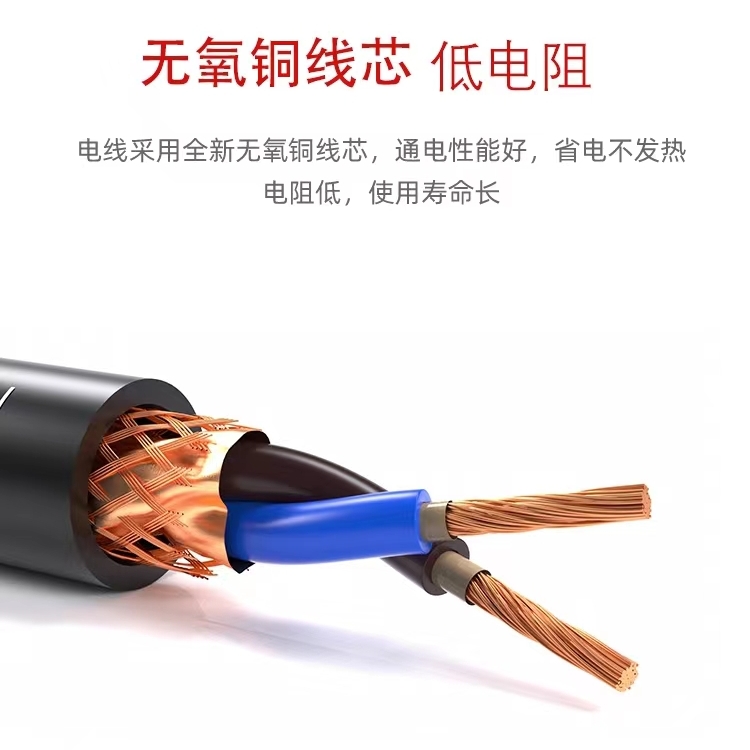

　　?导体?：多股细铜丝绞合（符合GB/T 3956第5类标准，导电率≥98% IACS）；

　　?绝缘层?：PVC材质（厚度≥0.6mm，绝缘电阻≥20MΩ·km）；

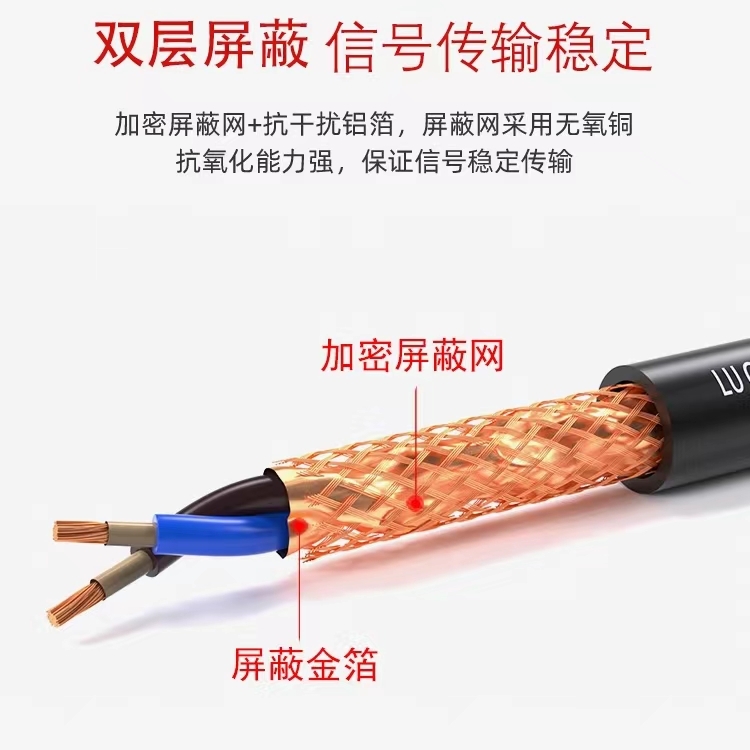

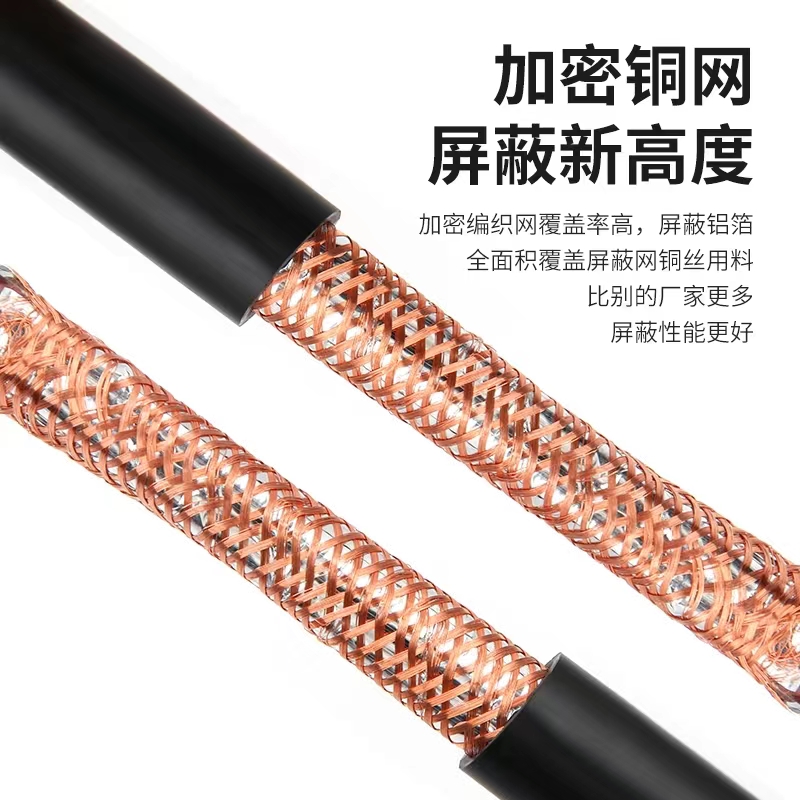

　　?屏蔽层?：铝箔分屏+铜丝编织总屏（抗电磁干扰，适用于信号传输）；

　　?护套?：PVC外护套（灰色/黑色，防护等级IP54）。

　　?

　　二、阻燃软电缆ZA-RVVSP-300/300V-2*1关键性能参数?

　　?电气性能?

　　?导体电阻?：20℃时≤15.0Ω/km（1.0mm2铜芯）；

　　?耐压测试?：2000V AC/5min不击穿（芯线间及芯线-屏蔽层间）；

　　?屏蔽效能?：30MHz下衰减≥55dB（适用于电磁干扰敏感场景）；

　　?阻燃等级?：通过GB/T 18380.3 A级试验（烟密度≤60%）。

　　?机械与环境适应性?

　　?弯曲半径?：≥6倍电缆外径（软芯设计适应狭小空间布线）；

　　?工作温度?：-30℃~+70℃（短期过载温度可达105℃）；

　　?抗拉强度?：护套耐磨损，适用于移动设备连接。

　　?三、阻燃软电缆ZA-RVVSP-300/300V-2*1应用场景与安装规范?

　　?适用场景?

　　?工业自动化?：PLC控制柜、传感器信号传输（需抗电磁干扰场景）；

　　?安防系统?：监控摄像头、门禁控制器电源及信号线（阻燃特性适配室内布线）；

　　?通信机房?：设备间短距离供电及弱电信号传输（屏蔽层保障信号稳定性）。

　　?安装要求?

　　?接地方式?：屏蔽层单点接地（接地电阻≤4Ω）；

　　?弯曲限制?：避免锐角弯折（防止铝箔屏蔽层断裂）；

　　?敷设方式?：穿阻燃PVC管或桥架（与高压电缆间距≥30cm）。
