阻燃视频电缆ZR-SYV75-5

　　阻燃视频电缆ZR-SYV75-5技术解析?

　　?一、型号定义与结构解析?

　　?型号分解?

　　?ZR-SYV75-5?：

　　?ZR?：阻燃特性（符合GB/T 18380.3垂直燃烧试验，离火自熄时间≤30秒）；

　　?SYV?：

　　?S?：射频同轴电缆；

　　?Y?：聚（PE）绝缘；

　　?V?：聚（PVC）护套；

　　?75?：特征阻抗75Ω，匹配视频信号传输标准；

　　?5?：绝缘层外径规格（约5mm），优化柔韧性与抗干扰能力。

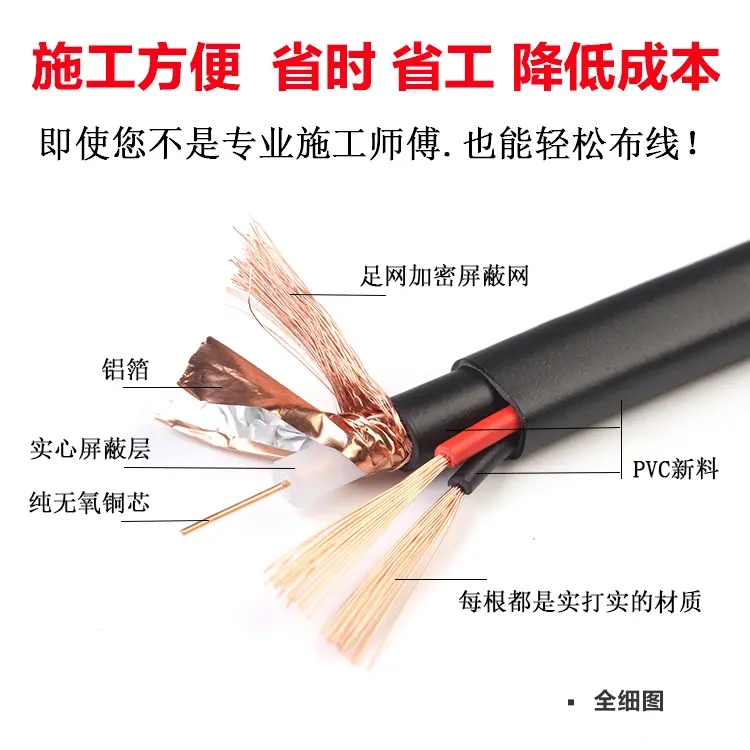

　　?分层结构?

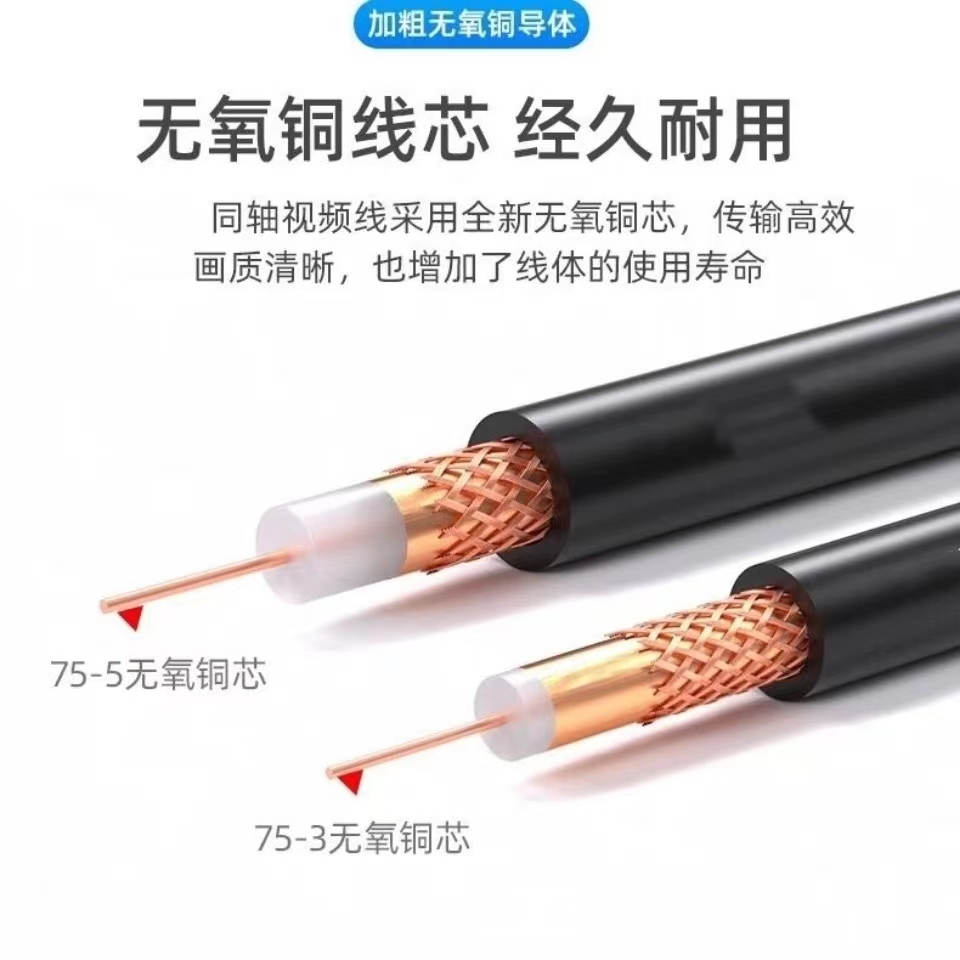

　　?导体?：高纯度无氧铜单芯或多芯绞线（多芯结构提升抗拉强度），导电率≥99.9%；

　　?绝缘层?：实心聚（PE）材料，介电常数稳定，降低信号衰减；

　　?屏蔽层?：铜丝编织+铝箔双屏蔽（覆盖率≥80%），抑制电磁干扰（EMI）；

　　?护套?：阻燃PVC材料（含阻燃剂），厚度≥1.2mm，适应温度-20℃~+70℃。

　　?

　　二、阻燃视频电缆ZR-SYV75-5关键性能参数?

　　?电气性能?

　　?额定电压?：300/500V，适用于模拟信号及高速数字信号传输；

　　?导体电阻?：20℃时≤0.0184Ω（多芯铜线绞合结构）；

　　?耐压强度?：芯线-屏蔽层间可承受2000V AC/5min不击穿；

　　?衰减特性?：100MHz频率下衰减≤19.5dB/100m（优于普通同轴电缆）。

　　?机械与环境适应性?

　　?弯曲半径?：敷设时≥12倍缆径（无铠装设计）；

　　?阻燃等级?：通过GB/T 18380.3标准，燃烧气体pH值≥4.3（无卤低烟型需标注WDZ）；

　　?传输距离?：

　　75-3型：100m内信号稳定；

　　75-5型：300m内高清视频无损传输。

　　?

　　三、阻燃视频电缆ZR-SYV75-5应用场景与安装规范?

　　?适用场景?

　　?安防监控?：高清摄像头视频信号传输（支持1080P及以辨率）；

　　?广播电视?：有线电视网络（CATV）、卫星信号接收；

　　?工业通信?：PLC控制系统、传感器信号抗干扰传输。

　　?安装要求?

　　?敷设方式?：优先采用穿管或电缆桥架，避免与强电线缆平行敷设（间距≥30cm）；

　　?接地处理?：屏蔽层单端接地（接地电阻≤4Ω），减少地环路干扰；

　　?接头保护?：使用专用BNC接头，密封处理防止氧化。
