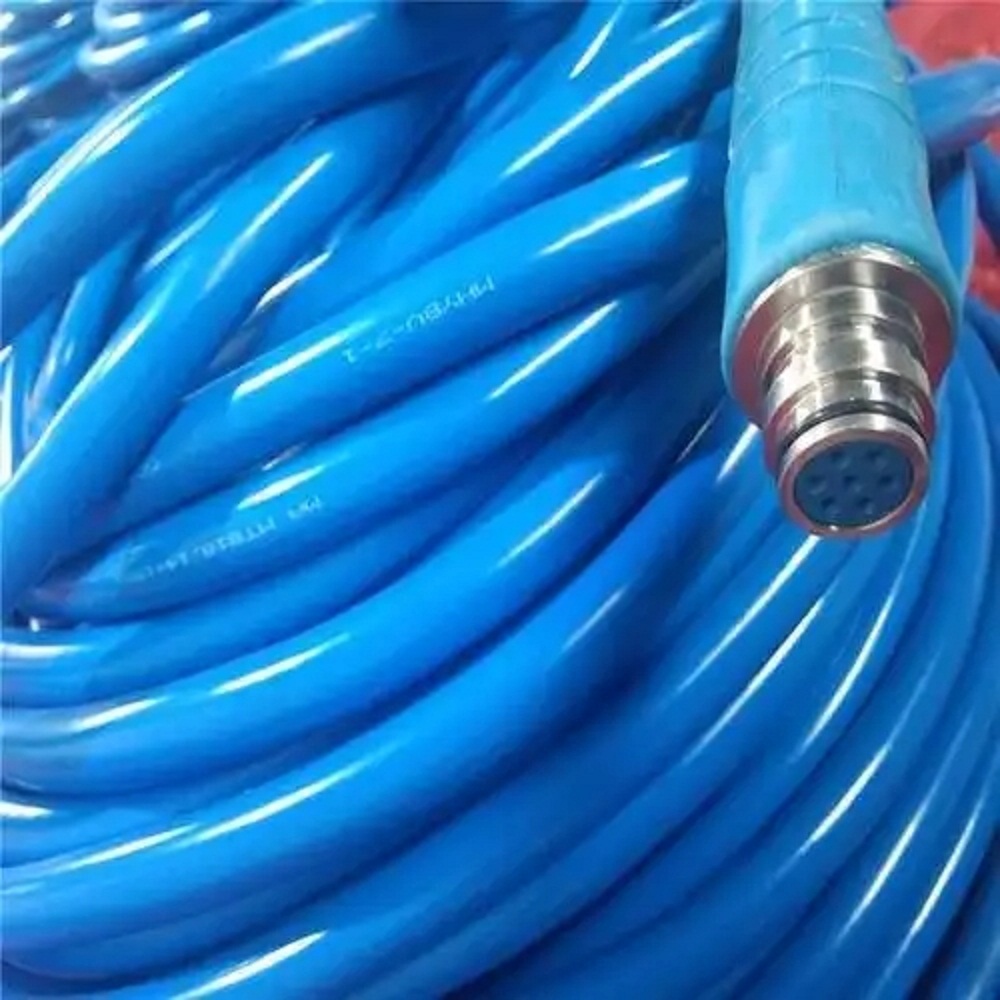

钢丝编织橡胶护套连接器LCVB-7-1KTC101

　　钢丝编织橡胶护套连接器LCVB-7-1KTC101系统用技术解析?

　　?一、产品概述?

　　LCVB-7-1（或LCYVB-7-1）是专为 ?KTC101煤矿通讯控制保护系统? 设计的 ?七芯钢丝编织橡胶护套连接器?，用于井下胶带机保护、工作面通信及急停闭锁控制信号的可靠连接。其核心功能包括抗机械冲击、防电磁干扰及短距离高可靠性数据传输，支持动态敷设条件下的频繁移动与弯折?。

　　?

　　二、结构与型号定义?

　　?型号解析?：

　　?LCVB-7-1?（部分型号标记为LCYVB-7-1）：

　　?L?：连接器；

　　?C?：煤矿用；

　　?Y?：聚绝缘；

　　?V?：聚（或橡胶）护套；

　　?B?：编织屏蔽层；

　　?7-1?：7芯线缆，1根主导体?。

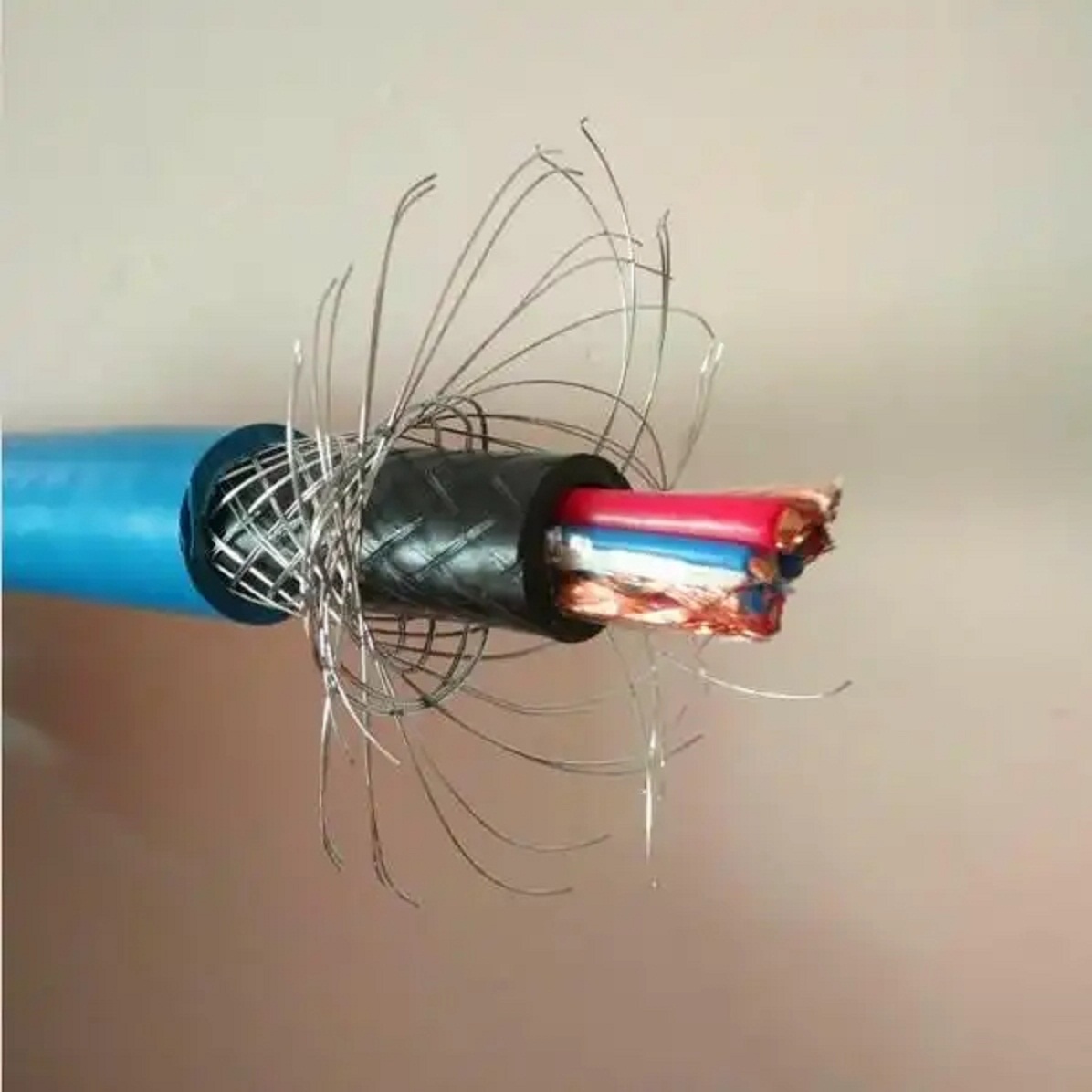

　　?结构组成?：

　　?导体?：7芯镀锡铜绞线（截面积可选0.75~2.5mm2），主导体截面积根据需求定制（如25mm2电源线）?；

　　?屏蔽层?：镀锌钢丝编织铠装，覆盖率≥85%，抗拉强度≥1500N?；

　　?护套?：阻燃橡胶或聚（PVC），氧指数≥32%，耐油、耐磨损?。

　　?三、钢丝编织橡胶护套连接器LCVB-7-1KTC101关键性能参数?

　　?四、典型应用场景?

　　?胶带机急停控制?：与KTC101系统联动，实现井下胶带机紧急闭锁?；

　　?移动设备连接?：采煤机、扩音电话等设备的信号与电源传输，长度可定制（如5米、15米、50米）?34；

　　?冗余通信链路?：七芯设计支持多路信号并行传输，降低单点故障风险?。

　　?六、钢丝编织橡胶护套连接器LCVB-7-1KTC101安装与维护要点?

　　?敷设要求?：

　　动态敷设时固定铠装层，避免弯曲半径＜10倍外径（如5米电缆弯曲半径≥85mm）?；

　　与高压电缆平行间距≥300mm，减少电磁干扰?。

　　?维护检测?：

　　每月检查护套磨损及屏蔽层接地电阻（≤4Ω），使用500V兆欧表测试绝缘电阻（≥0.5MΩ）?；

　　潮湿环境优先选用全密封型号（如带防水航空插头）?。

　　?备注?：出厂前需通过 ?3kV/5min耐压测试? 及 ?MT 818.14-1999矿用通信电缆标准认证??
