通讯光缆GYTA53-24B1

　　通讯光缆GYTA53-24B1技术解析?

　　?一、型号定义与结构特性?

　　?型号解析?：

　　?GYTA53?：

　　?GY?：通信用室外光缆；

　　?T?：填充式结构（松套管层绞）；

　　?A?：铝带-聚粘结护套（内护层）；

　　?53?：钢带铠装 聚外护套（双护套结构）。

　　?24B1?：

　　?24?：24芯光纤；

　　?B1?：单模光纤（G.652D标准）。

　　?结构组成?：

　　?光纤芯?：单模光纤（纤芯直径9μm，包层125μm），松套管层绞结构，内含防水油膏；

　　?加强件?：金属加强芯（中心钢丝或钢绞线），抗拉强度≥1500N；

　　?铠装层?：双面涂塑钢带（PSP）纵包，提升抗压、抗冲击性能；

　　?护套层?：双层结构，内层为黑色聚（PE），外层为钢带铠装 聚外护套。

　　?

　　二、通讯光缆GYTA53-24B1核心性能参数?

　　?传输性能?：

　　?衰减系数?：≤0.36dB/km（@1310nm），≤0.22dB/km（@1550nm）；

　　?带宽距离?：支持60-100km长距离传输（单模特性）。

　　?机械性能?：

　　?抗拉强度?：短期拉力≥3000N，长期拉力≥1000N；

　　?弯曲半径?：动态弯曲半径≥20倍外径（钢带铠装型）；

　　?耐压强度?：可承受≥1000N/100mm的短期压扁力。

　　?环境适应性?：

　　?温度范围?：-40℃~ 70℃，适合直埋、架空等复杂环境；

　　?阻水性能?：全截面阻水结构（松套管 缆芯填充阻水化合物）。

　　?

　　三、通讯光缆GYTA53-24B1典型应用场景?

　　?直埋敷设?：岩石地区、高机械外力环境（如公路、***沿线）；

　　?矿井通信?：需配合阻燃型号（如GYTZA53-24B1）用于煤矿井下；

　　?骨干网络?：城市间光纤骨干网、数据中心互联。

　　?

　　四、安装与验收规范?

　　?敷设要求?：

　　?弯曲限制?：严禁在敷设中弯曲角度超过90°；

　　?环境温度?：敷设时≥0℃，低温需预热至 5℃以上；

　　?接地要求?：铠装层需单端接地，接地电阻≤4Ω。

　　?验收重点?：

　　?护套厚度?：外护套实测厚度≥2.0mm（符合YD/T 901标准）；

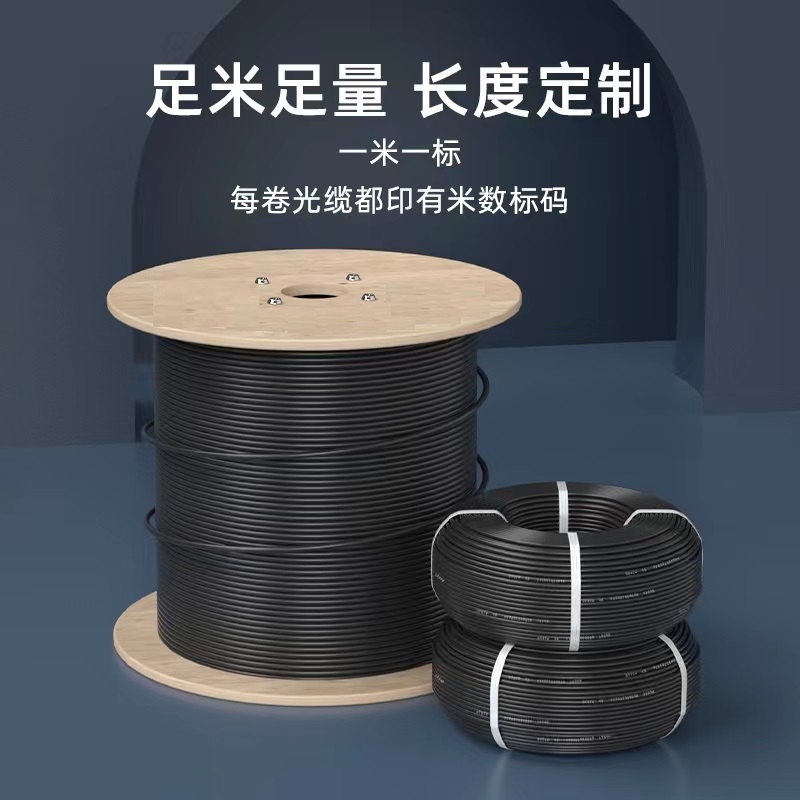

　　?标识检查?：光缆表面需印有连续长度标记（间隔≤1m）。

　　? ?替代方案?：

　　?非金属加强型?：GYFTY53-24B1（FRP加强芯，抗电磁干扰）；

　　?矿用阻燃型?：MGTSV-24B1（带煤安认证）。

　　?注?：需根据工程需求选择是否增加阻水层或阻燃护套。
