室内3类5对大对数通信电缆HYAT23-ZR-5*2*0.5

　　室内3类5对大对数通信电缆HYAT23-ZR-5*2*0.5 技术解析?

　　?一、型号与结构定义?

　　?型号解析?：

　　?HYAT23-ZR-5×2×0.5?：

　　?HYA?：铜芯实心聚烯烃绝缘铝塑综合护套市内通信电缆，符合YD/T 630-93标准，适用于室内固定敷设场景?；

　　?T23?：填充式充油结构，钢带铠装+阻燃聚外护套，增强机械防护及阻燃性能?；

　　?ZR?：B级阻燃特性，通过成束燃烧试验，氧指数≥32%?；

　　?5×2×0.5?：5对双绞线，每对由2根截面积0.5mm2导体组成?。

　　?结构组成?：

　　?导体?：退火裸铜线（0.5mm2），导电率≥99.9%，支持稳定信号传输?；

　　?绝缘层?：高密度聚（HDPE）或聚（PP），全色谱分色标识线对，减少信号串扰?；

　　?填充层?：缆芯填充石油膏，防水防潮，适用于潮湿或温差较大环境?；

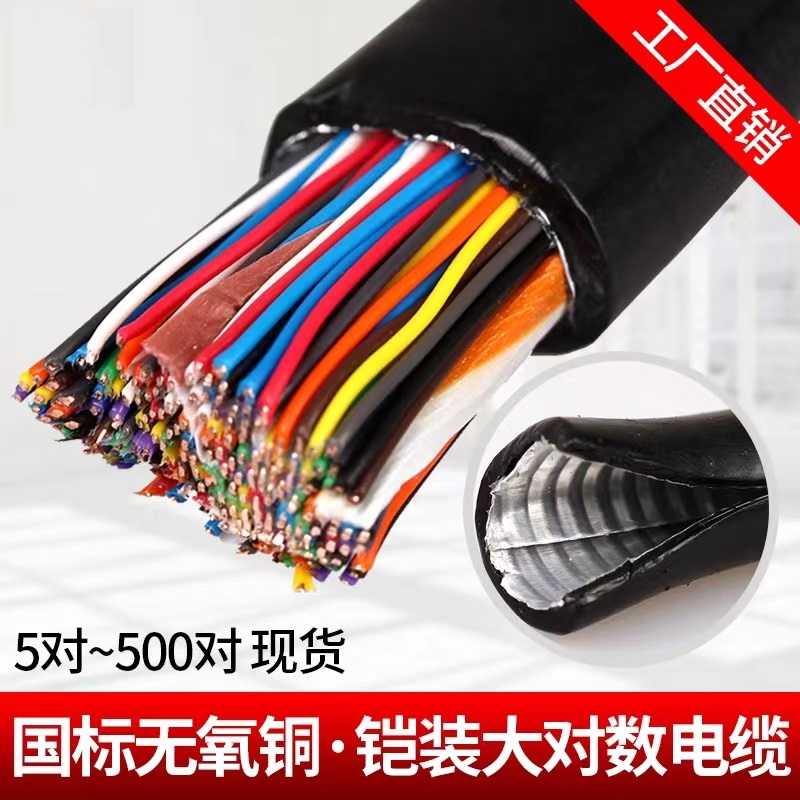

　　?铠装层?：钢带铠装，抗压强度高，保护缆芯免受机械损伤?；

　　?护套?：阻燃聚（ZR-PE），抑制火焰蔓延，提升室内安全性?。

　　?二、室内3类5对大对数通信电缆HYAT23-ZR-5*2*0.5关键性能参数?

　　?三、核心应用场景?

　　?室内通信系统?：医院、学校、办公楼等公共场所的语音通信及局域网（LAN）布线?47；

　　?安防监控网络?：支持监控摄像头、门禁系统等设备的低速率数据传输?；

　　?语音传输场景?：程控交换机、电话配线系统等传统语音信号传输?。

　　?

　　四、室内3类5对大对数通信电缆HYAT23-ZR-5*2*0.5安装与注意事项?

　　?敷设要求?：

　　?弯曲半径?：≥6倍电缆外径，避免铠装层变形导致机械性能下降?；

　　?环境隔离?：避免与强电线缆平行敷设，减少电磁干扰?；

　　?固定方式?：推荐使用阻燃PVC线槽或金属管保护，确保长期稳定性?。

　　?接地处理?：

　　铠装层单端接地，接地电阻≤4Ω，接地线截面积≥1.5mm2?；

　　?维护检测?：

　　定期检查护套完整性及充油层密封性，确保防水性能?。

　　?备注?：产品通过 ?CCC认证?，符合 ?GB/T 19666-2019? 及 ?YD/T 630-93? 标准?。
