充油型通信电缆HYAT23-ZR-200*2*0.5 技术解析?
?一、型号与结构定义?
?型号解析?：
?HYAT23-ZR-200×2×0.5?：
?HYA?：铜芯实心聚烯烃绝缘铝塑综合护套市内通信电缆，符合YD/T 630-93标准?；
?T23?：填充式充油结构，钢带铠装+阻燃聚外护套?；
?ZR?：阻燃特性（默认B级），满足GB/T 19666标准?；
?200×2×0.5?：200对双绞线，每对由2根截面积0.5mm2导体组成?。

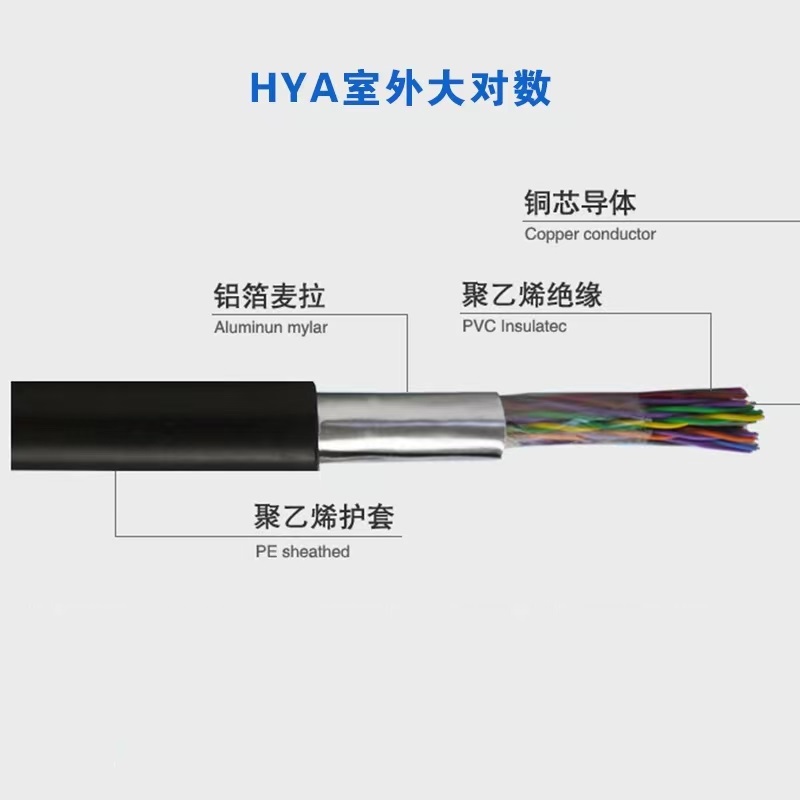

?结构组成?：
?导体?：退火裸铜线（0.5mm2），导电率≥99.9%?；
?绝缘层?：高密度聚（HDPE）或聚（PP），全色谱分色标识线对?；
?填充层?：缆芯及屏蔽层内外填充石油膏，防水防潮?；
?铠装层?：钢带铠装，抗压及抗冲击性能优异?；
?护套?：阻燃聚（ZR-PE），氧指数≥32%?。
?
二、充油型通信电缆HYAT23-ZR-200*2*0.5关键性能参数?
| ?参数?
|
?指标?
|
|
?直流电阻?
|
20℃时≤95Ω/km（0.5mm2导体）?；
|
|
?绝缘电阻?
|
≥3000MΩ·km（充油填充型）?；
|
|
?工作温度?
|
-30℃~+60℃（常规工况）?；
|
|
?阻燃等级?
|
B级阻燃（成束燃烧试验通过）?；
|
|
?传输性能?
|
支持音频信号及2048kbit/s数字信号?；
|
|
?抗干扰能力?
|
远端串音防卫度≥69dB/km（150kHz）?。
|
?三、核心应用场景?
?复杂环境通信?：隧道、矿区、水域等需防水、防潮及机械防护的场景?；
?城域网建设?：直埋或管道敷设，连接程控交换机及配线系统?；
?高密度传输?：200对设计满足大规模电话线路及宽带接入需求?。
?
四、充油型通信电缆HYAT23-ZR-200*2*0.5安装与注意事项?
?敷设要求?：
?直埋?：优先采用金属管或阻燃PVC管保护，弯曲半径≥6倍外径?；
?架空?：需吊线支撑，避免直接暴露于紫外线或极端温度?。
?接地处理?：
铠装层单端接地，接地电阻≤4Ω，接地线截面积≥1.5mm2?；
?维护检测?：
定期检测充油层密封性及绝缘电阻（≥3000MΩ·km）?。
?备注?：产品通过 ?CCC认证?，符合 ?GB/T 19666-2019? 及 ?YD/T 630-93? 标准?。
