通信电缆RS485-22AWG-HOFR-150/240V技术解析
一、结构与材料
1. ?导体配置?：
o 采用22AWG多股镀锡铜导体（截面积约0.326mm2），绞合结构提升柔韧性与抗干扰能力，适用于工业环境中的频繁移动敷设。
o 双绞线设计降低线间串扰（NEXT），匹配RS485差分信号传输特性。
2. ?绝缘与护套?：
o ?绝缘层?：聚（PVC）或聚（PE）绝缘，耐温等级-40℃~+70℃，耐油、耐酸碱特性适配恶劣工业环境57。
o ?外护套?：HOFR（耐热耐油阻燃）型护套，抗机械冲击与化学腐蚀，满足UL 94 V-0阻燃标准。

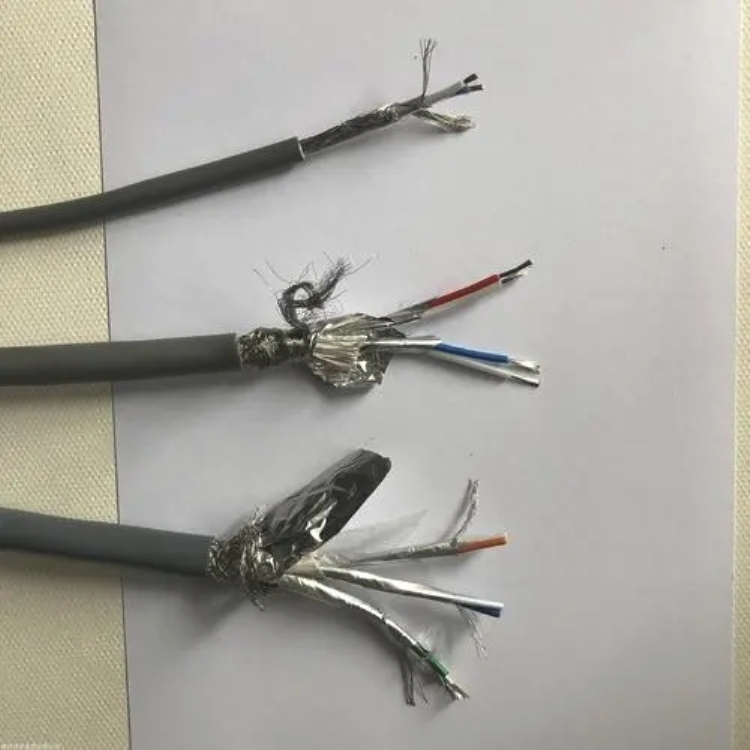

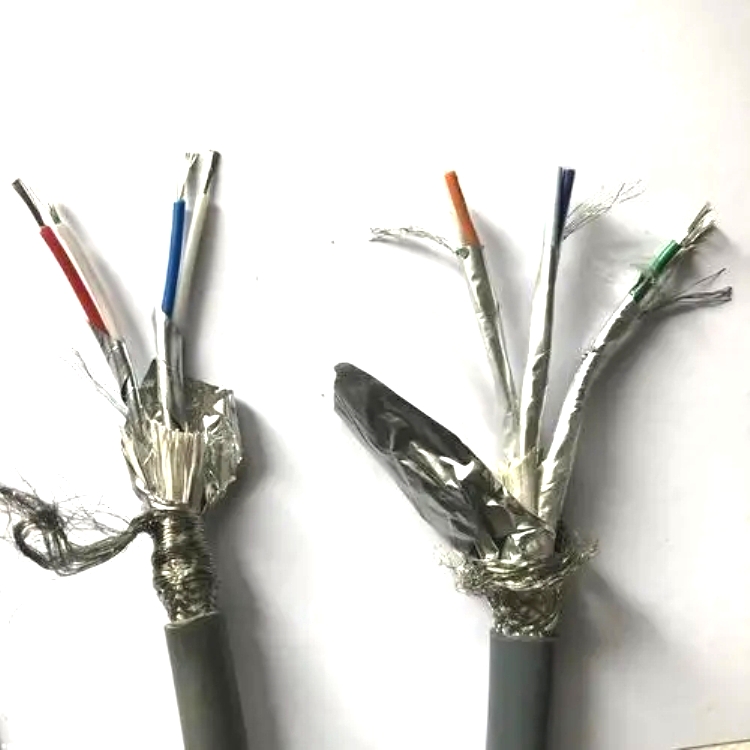

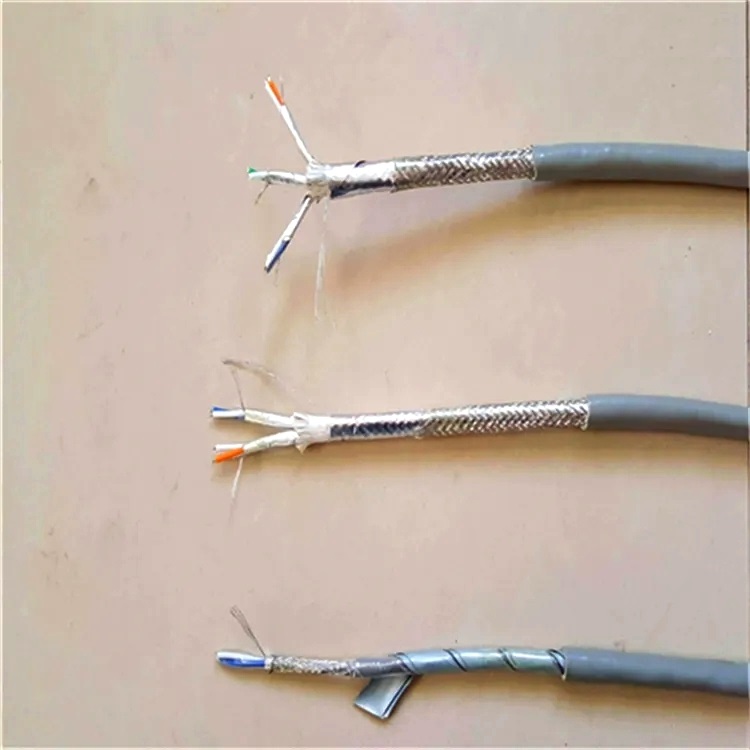

3. ?屏蔽设计?：
o 可选铝箔或镀锡铜丝编织屏蔽层（覆盖率≥90%），抑制30MHz~1GHz频段电磁干扰。
二、通信电缆RS485-22AWG-HOFR-150/240V关键性能参数
| 参数类别
|
数值/特性
|
|
?额定电压?
|
150/240V（兼容低压控制系统）
|
|
?特性阻抗?
|
120Ω±15%（匹配RS485标准）
|
|
?传输距离?
|
≤1200m（100kbps速率）
|
|
?抗干扰能力?
|
屏蔽效能≥60dB（1GHz频段）
|
|
?弯曲半径?
|
≥12倍电缆外径（静态敷设）
|
三、通信电缆RS485-22AWG-HOFR-150/240V典型应用场景
1. ?工业控制系统?：
o 连接PLC、变频器及传感器，支持Modbus、Profibus-DP等工业总线协议。
2. ?智能楼宇设备?：
o 安防监控系统、楼宇自控网络（如照明控制、温湿度监测）。
3. ?户外严苛环境?：
o 矿场、油田等场景中抵抗机械摩擦、油污及化学腐蚀。
四、施工与防护规范
1. ?接地要求?：
o 屏蔽层单端接地（控制柜侧），避免地环路干扰；铠装层两端接地（若含铠装）。
2. ?敷设条件?：
o 直埋时需穿PVC套管，埋深≥0.8m；桥架敷设需与强电线路保持≥30cm间距。
3. ?浪涌防护?：
o 建议端口加装TVS二极管（如SMBJ6.5CA）与气体放电管（如3R90A-TP1），满足IEC 61000-4-5四级防雷标准。
?注?：该型号中“HOFR”标识需结合具体厂商规范确认耐油与阻燃等级，复杂电磁环境建议优先选用屏蔽型号以保障信号完整性。
