煤矿用通信光缆MGTS-24B

　　煤矿用通信光缆MGTS-24B? 技术解析

　　一、基本属性

　　型号定义?：

　　MGTS24B?：M（煤矿用）、G（光缆）、T（阻燃特性）、S（钢丝铠装）、24B（24芯单模光纤）?；

　　适用场景?：专为矿井、隧道等高电磁干扰、易燃易爆环境设计，支持井下通信系统及设备监控数据传输?。

　　标准认证?：

　　符合 ?MT818.14-1999? 矿用光缆标准，通过煤安证认证及阻燃性能测试（GB/T 18380.3）?。

　　二、结构组成

　　光纤芯线?：

　　24芯单模光纤（9/125μm），传输速率≥10Gbps，支持长距离低损耗传输（衰减≤0.36dB/km）?；

　　光纤类型可选多模与单模混合设计，满足不同场景带宽需求?。

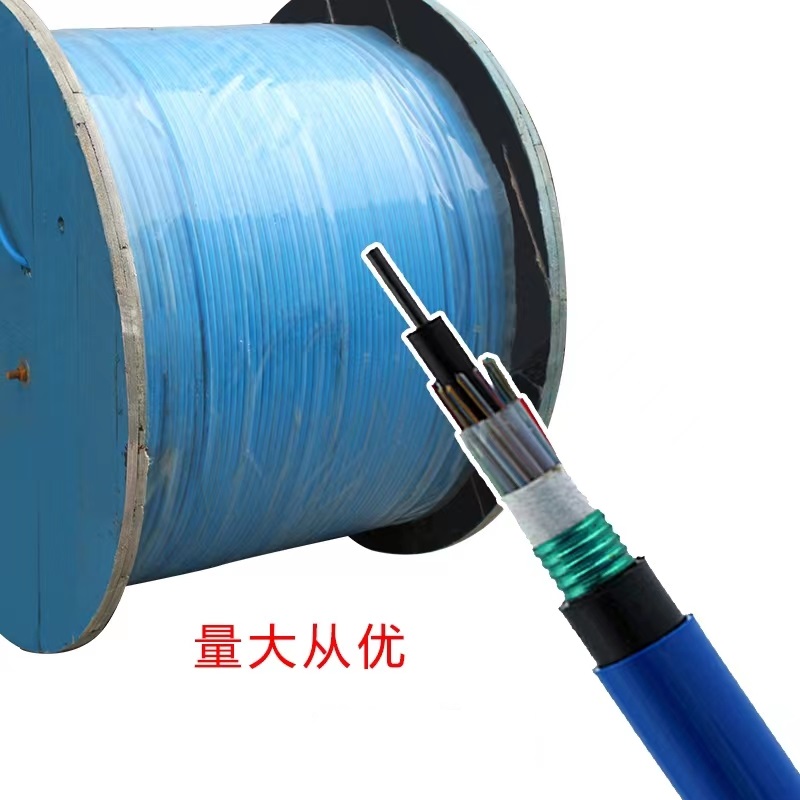

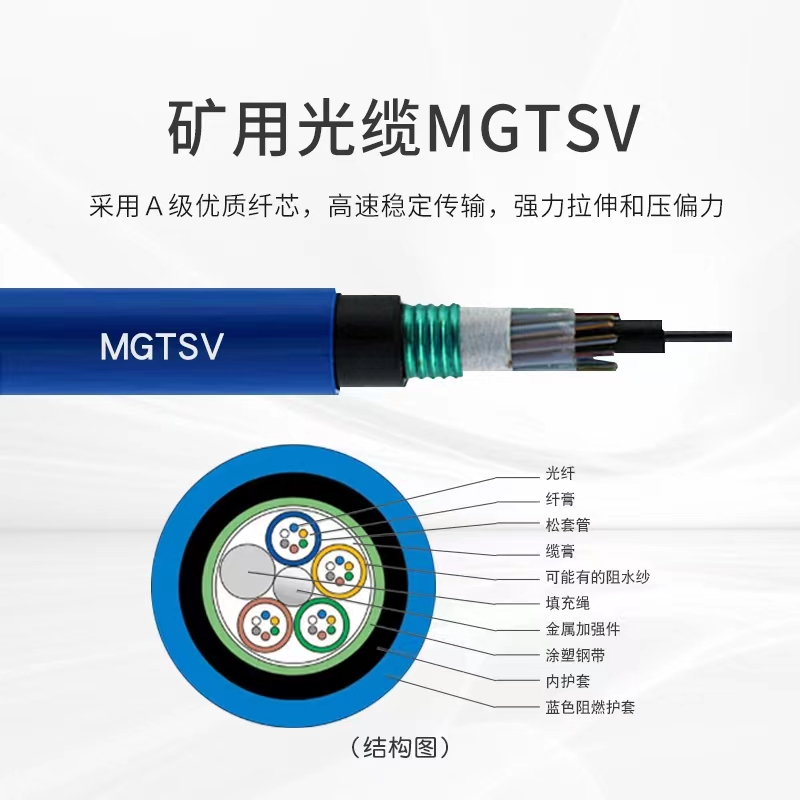

　　防护结构?：

　　导体保护?：高密度聚（HDPE）绝缘层，耐温-40℃~+70℃，绝缘电阻≥300MΩ·km?；

　　铠装层?：镀锌钢丝绞合铠装（直径≥1.6mm），抗拉强度≥1500N，抗压性能优于普通光缆?；

　　外护套?：阻燃型蓝色PVC材质（氧指数≥32%），耐磨耐腐蚀，火焰自熄时间≤30秒?。

　　三、煤矿用通信光缆MGTS-24B? 关键性能参数

　　1. ?环境适应性?：

　　工作温度：-40℃~+70℃，短期耐温+90℃?24；

　　弯曲半径：≥15倍外径（固定敷设）或≥20倍外径（移动敷设）?。

　　2. ?抗干扰能力?：

　　钢丝铠装与阻燃护套双重屏蔽，电磁干扰衰减≥60dB?；

　　防水等级：IP67，可在潮湿或淋水环境中长期稳定运行?。

　　3. ?机械性能?：

　　抗压强度：≥3000N/10cm（钢丝铠装层）?；

　　抗冲击：耐受井下落石、设备拖拽等外力冲击?。

　　四、应用场景

　　井下通信系统?：

　　矿井巷道、机电硐室的光纤环网建设，支持语音、视频及设备监控信号传输?；

　　瓦斯监测、人员定位等安全系统的实时数据传输?。

　　特殊场景延伸?：

　　隧道工程及地下设施（如地铁、水利工程）的通信网络部署?；

　　智能矿山远程控制与自动化设备互联（需配合防爆接线盒）?。

　　五、煤矿用通信光缆MGTS-24B? 安装与维护规范

　　敷设要求?：

　　铠装层需可靠接地（接地电阻≤4Ω），避免多点接地引发环流干扰?；

　　与高压电缆平行敷设间距≥50cm，交叉时垂直间距≥30cm?。

　　维护建议?：

　　每季度检测护套磨损及铠装层完整性，高振动区域缩短至每月检测?；

　　使用专用光纤熔接设备，确保接头损耗≤0.1dB?。

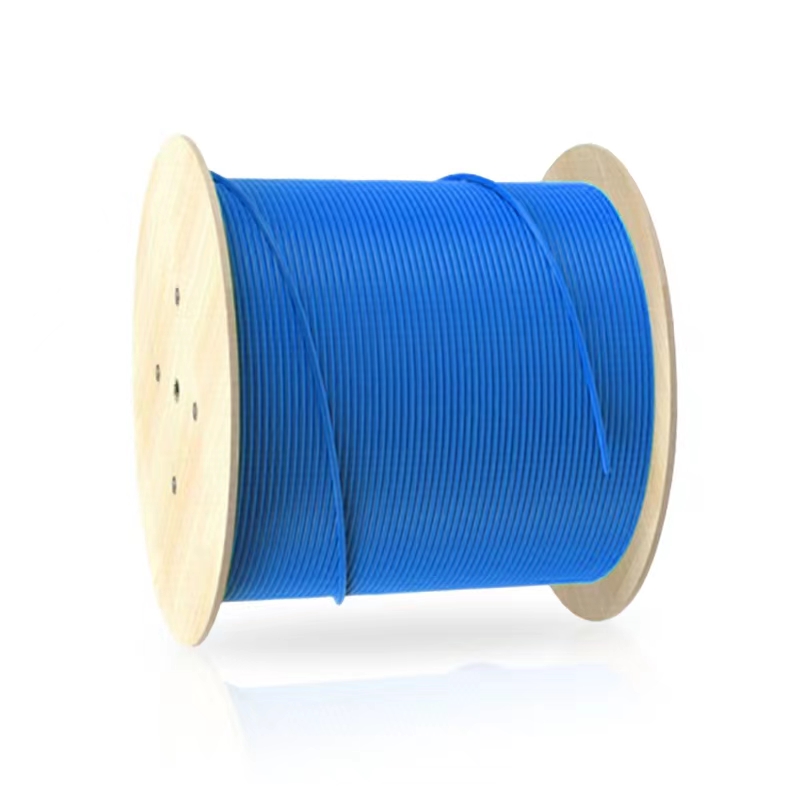

　　?备注?：光缆标准包装为2000米/盘，支持定制长度及增强型铠装（如MGTS33-24B）?。
