HJLF-E1反时限交流电流继电器说明书

　　一、产品概述

　　1.

　　特点和用途:

　　本系列继电器用于电动机、变压器、输电线路过载和短路保护，作为启动元件。继电器同时具备反

　　时限和速断保护功能，动作时限随电流I增大而减小，当电流I大于N倍(速动倍率)Idzf(设定的反时限

　　过流保护起动电流)时，继电器立即动作。

　　本系列继电器工作电流范围在0.1A~9.9A，超过9.9A时，可能会饱和，测量精度下降，但不会损坏

　　继电器，继电器允许100A/1秒或50A/10秒过载。若工作电流大于9.9A时，建议经CT接入本继

　　电器。

　　用户使用本继电器须整定三个参数

　　1)反时限过流保护的起动电流Idzf。

　　2)速动倍率N，当输入电流大于I>ldzfxN，则继电器立即动作，***延时。

　　3)反时限过流保护系数K，改变K，会使特性曲线上下移动，改变相同过载倍数下的延时工作时间。

　　具体延时时间请参阅表1和反时限过流保护特征曲线。

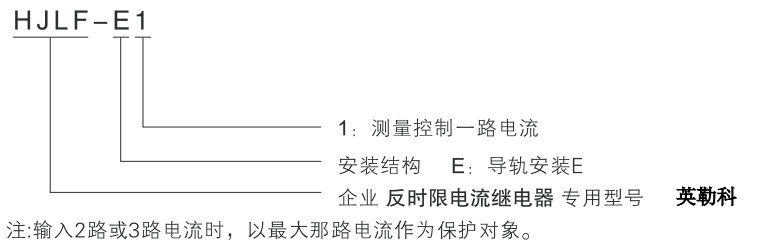

　　二、继电器型号分类及含义

　　三、主要技术指标

　　(1).辅助电源:85~260V交直流通用。

　　(2).保护电流范围:0.1~9.9A，允许100A/1秒或50A/10秒过载。

　　(3).输人电流频率:45~65Hz。

　　(4).速动倍率N设定范围:2~99，但务必***Nxldzf<9.9A，否则会进入饱和区测量不准确。

　　(5).速断动作时间小于0.1秒。

　　(6).反时限误差小于3%+0.1S。

　　(7).触点容量:长期可接通5A，可断开250VDCT=5ms50W直流有感负载;

　　可断开250VAC COS中=0.4，250VA交流负载。

　　四、注意事项

　　(1).本继电器的保护电流范围是0.1~9.9A，大于9.9A时，继电器可能会饱和，测量误差将增大，若保护电流大于9.9A，建议经CT接入。

　　(2)，设定反时限过流保护启动电流时，应按避开持续负荷电流的原则选择。

　　(3).若负载是电动机，则设定速动倍率时要避开启动电流。

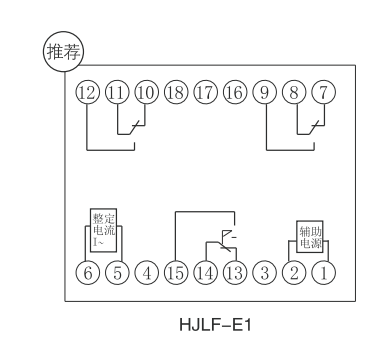

　　五、接线图

　　六、外形尺寸图
