RL-DS定时限电流继电器技术参数 接线图 外形尺寸图

　　一、产品概述

　　RL-DS系列电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装

　　置中作为启动元件。本继电器为集成电路型继电器，精度高、功耗小、动作时间快，返回系数高、整

　　定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继继电器。

　　RL-DS系列电压继电器采用导轨安装壳体，此种壳体体积小、外形美观、轻便，重量只有

　　300-500g,可***拼装，符合欧规标准，可直接安装在开关柜35mm导轨条上，***的提高了安装密度，方便接线。

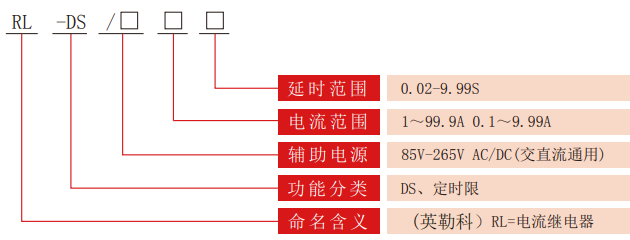

　　二、继电器型号分类及含义

　　三、技术要求

　　额定值:交流额定值:5A，50Hz。

　　辅助电源:85V~265VAC/DC。

　　整定范围:

　　a、电流整定范围:1~99.9A，级差0.1A;或0.1~9.99A，级差0.01A。

　　b、延时整定范围:0.02~9.99S，级差0.01S。(可选整定范围:0.1~99.9S，级差0.1S;0~

　　999s，级差1S。)

　　整定误差

　　a、整定值在范围内，整定平均误差的值不大于3%;平均误差=(5次测量平均值-整定值)/整定

　　值X***。

　　b、在基准条件下，同一整定值上测量的5次动作值的值和***小值应不大于的4%。

　　c、在-10~50℃的温度下，任一整***误差的值应不大于整定值的5%。

　　d、延时整定误差不大于0.1%+40ms。

　　返回系数:0.85~0.95。

　　返回时间:不大于27ms。

　　触点容量:在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断

　　开容量为50W;在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断

　　开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长

　　期允许接通电流为5A。

　　功率消耗:交流回路功耗小于1.5VA(交流额定值5A时)。

　　绝缘耐压:继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流50HZ电

　　压2KV历时1分钟试验无击穿。

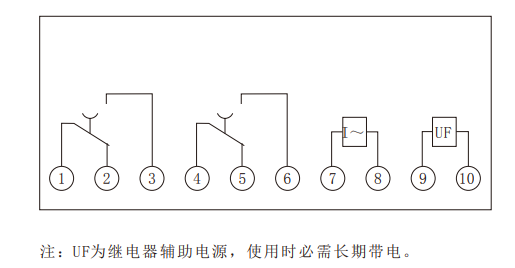

　　四、接线图

　　五、外形尺寸图
