HJLD-E1定时限交流电流继电器英勒科

　　一、产品概述

　　本系列继电器用于电动机、变压器、输电线路过载和短路保护，作为启动元件。继电器同时具备定

　　时限和速断保护功能。电流I连续大于Idz(设定的定时限过流保护电流值)，经过时间T(设定的动作延时

　　时间)，继电器动作。若电流I大于N倍(速动倍率)Idz，则继电器不延时立即动作

　　本系列继电器工作电流范围在0.1A~9.9A，超过9.9A时，可能会饱和，测量精度下降，但不会损坏

　　继电器。本系列继电器允许100A/1秒或50A/10秒过载。若保护电流大于9.9A，建议经过CT接

　　入继电器。用户使用继电器时，需整定如下三个参数

　　1)定时限保护电流Idz

　　2)速动倍率N，当输入电流I>N*Idz时，继电器立即动作。

　　3)定时***间T，电流连续大于Idz，经过时间T后，继电器动作。

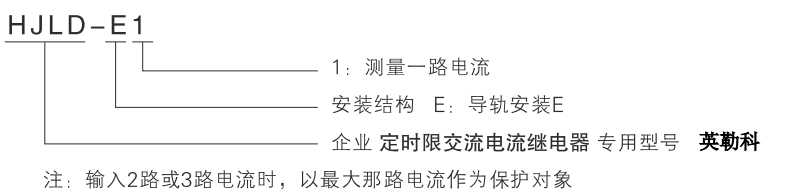

　　二、继电器型号分类及含义

　　三、主要技术指标

　　(1).辅助电源:85~260V交直流通用。

　　(2).保护电流范围:0.1A~9.9A，允许100A/1秒或50A/10秒过载。

　　(3).电流频率:45~65Hz。

　　(4).速动倍率N设定范围:2~99，但务必***N*Idz<9.9A，否则会进入饱和区，严重影响测量精度。

　　(5).速断动作时间:小于0.1秒。

　　(6).定时限延时误差:小于0.1秒。

　　(7).触点容量:长期可接通5A，可断开250VDCτ=5ms 50W直流有感负载

　　可断开250VAC COS中=0.4，250VA交流负载。

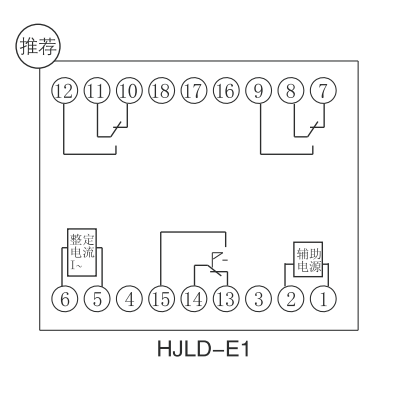

　　四、接线图

　　五、外形尺寸图
