RWL-D无源电流继电器安装结构 技术参数

　　一、产品概述

　　R W L - D系列集成电路无辅源电流继电器用于发电机、变 压器和输电线的过负荷和短路保护装

　　置中作为启动元件。

　　本继电器为集成电路型继电器，精度高、功耗小、动作 时间快、返回系数高、整定直观方便、

　　范围宽，无需提供直 流辅助电源可完全替代电磁型电流继电器。

　　R W L - D系列无辅源电流继电器采用导轨安装壳体，此种 壳体体积小、外形美观、轻便，重量

　　只有3 0 0 - 5 0 0 g ,可*** 拼装，符合欧规标准，可直接安装在开关柜3 5 m m导轨条上， ***的

　　提高了安装密度，方便接线。

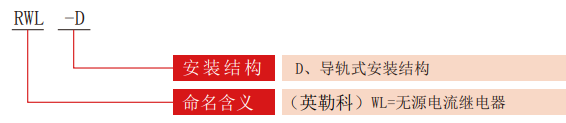

　　二、继电器型号分类及含义

　　三、主要技术指标

　　功率消耗:交流回路功耗小于1.5VA(交流额定值5A时)。

　　整定误差

　　a、整定值在2~99.9A范围内，整定平均误差的值不大于3%;平均误差=(5次测量平均值-整定值)/

　　整定值X***。

　　b、在基准条件下，同一整定值上测量的5次动作值的值和***小值应不大于的4%。

　　c、在-10~50的温度下，任一整***误差的值应不大于整定值的5%。

　　交流额定值:5A，50Hz(可长期接通15A电流)。

　　动作时间:1.1倍整定值的动作时间不大于40ms;2倍整定值的动作时间不大于35ms。

　　返回系数:0.85~0.95。

　　返回时间:不大于27ms。

　　触点容量:在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开

　　容量为50W;在电压不超过250V，电流不超过5A，功率因数为cos 中=0.4±0.1的交流电路中，断开容

　　量为500VA输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10&＃39;次。输出触点长期允许接通电流为5A。

　　绝缘耐压:继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流50HZ电压2KV历时1分钟试验无击穿。

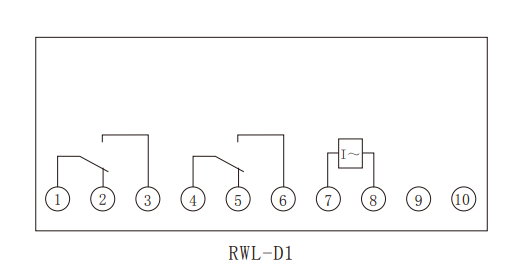

　　四、接线图

　　五、外形尺寸图
