苏州万龙ST570L1-VM电动机保护器说明书

　　一、概述

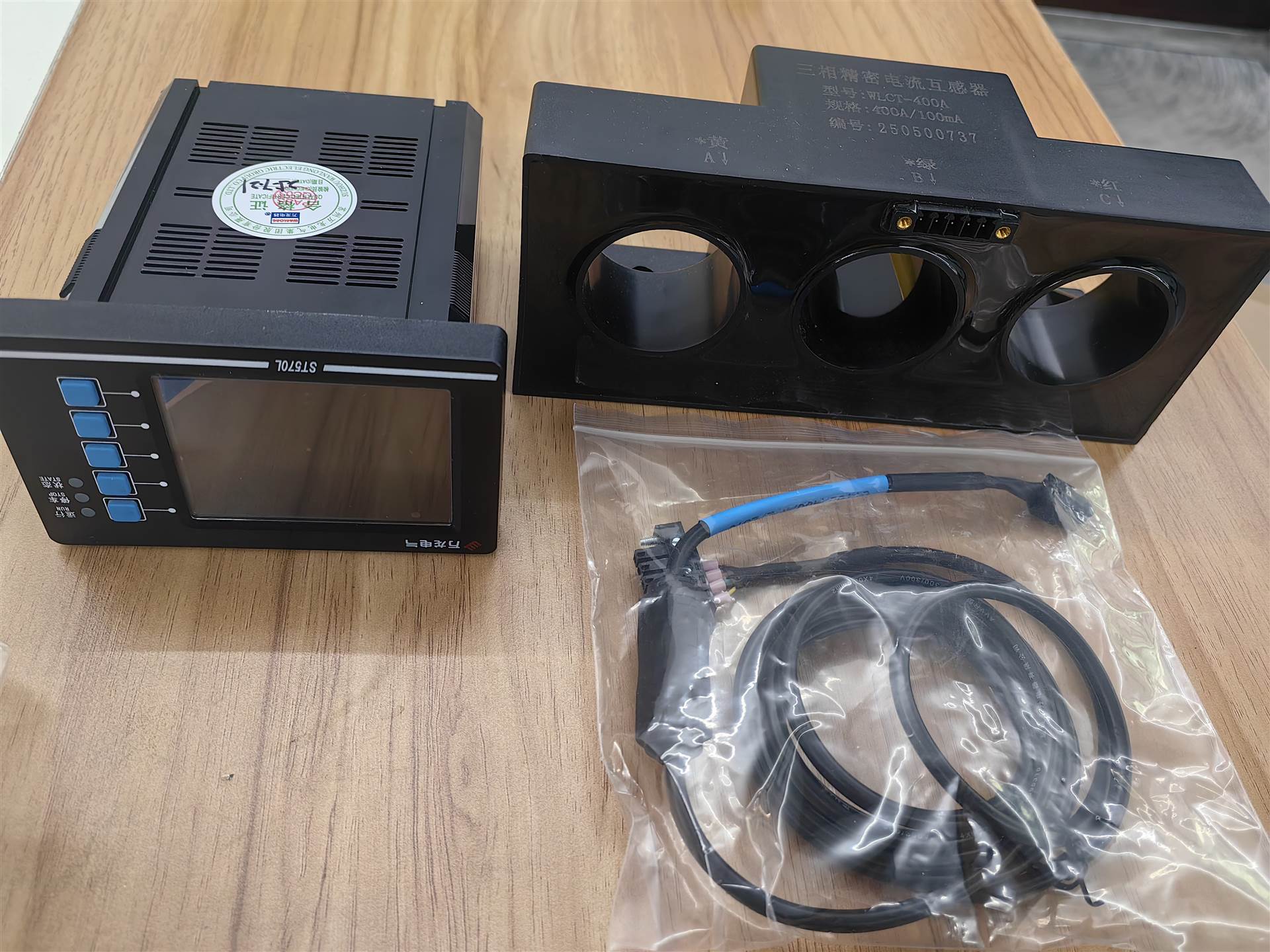

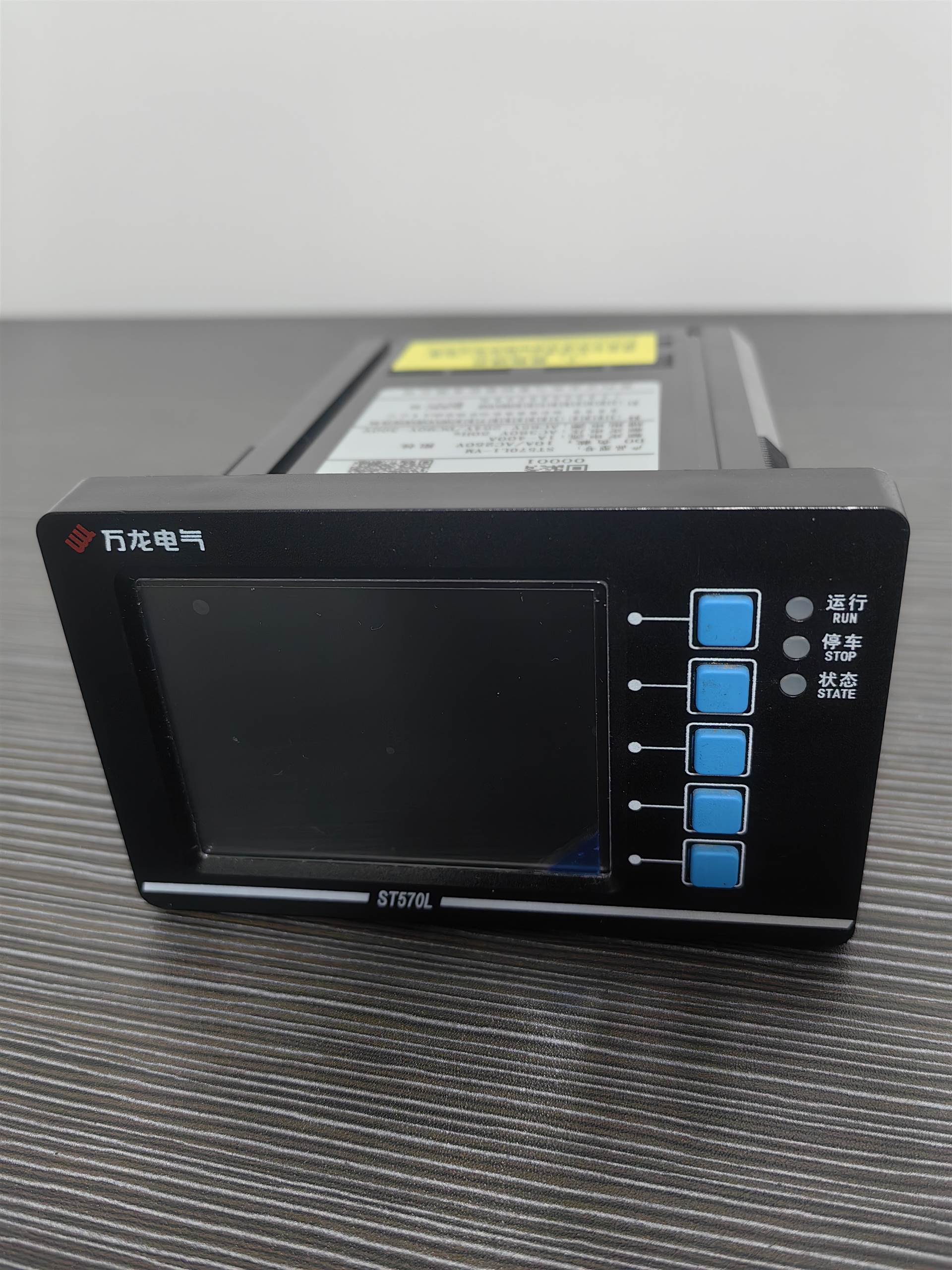

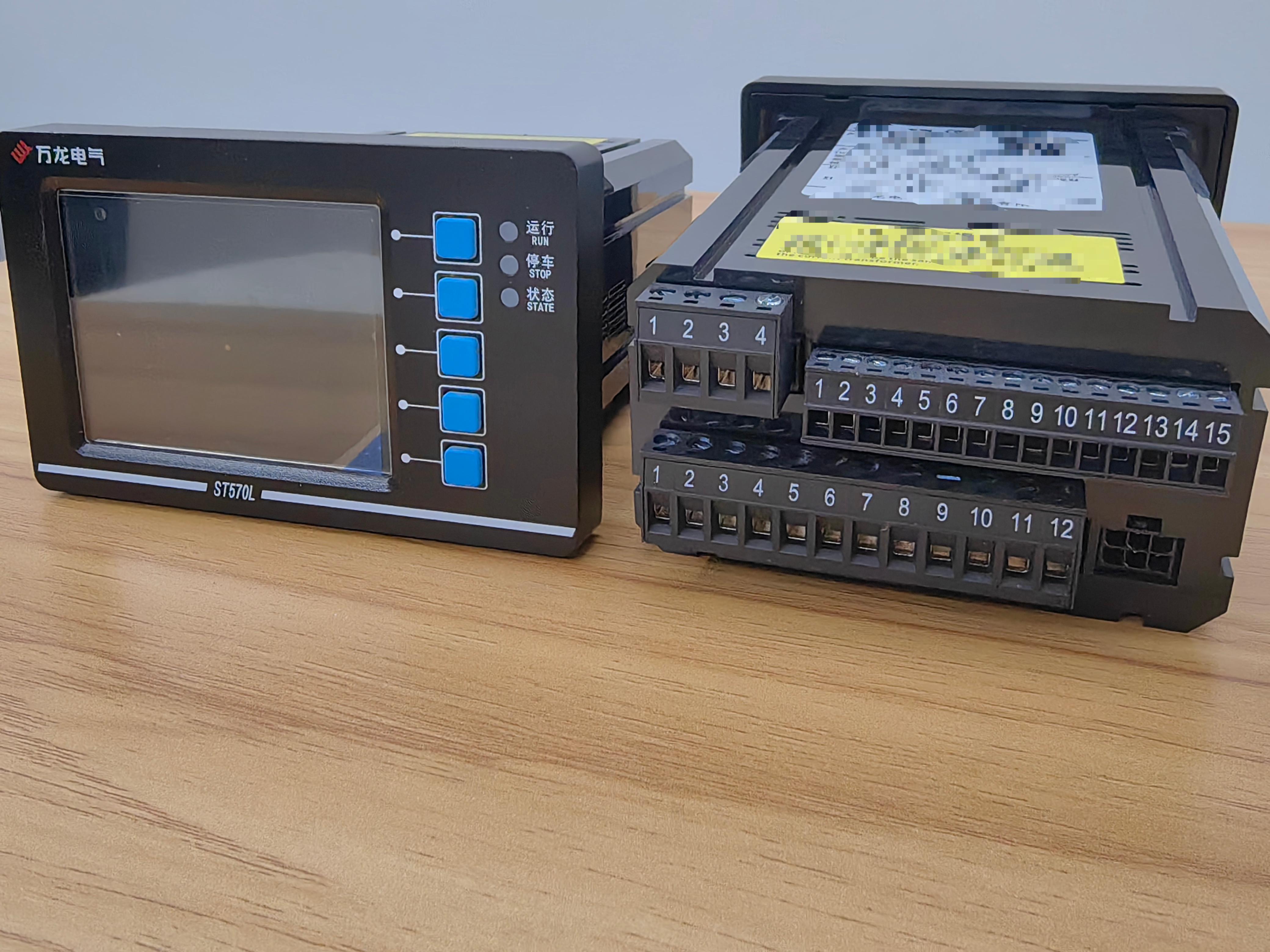

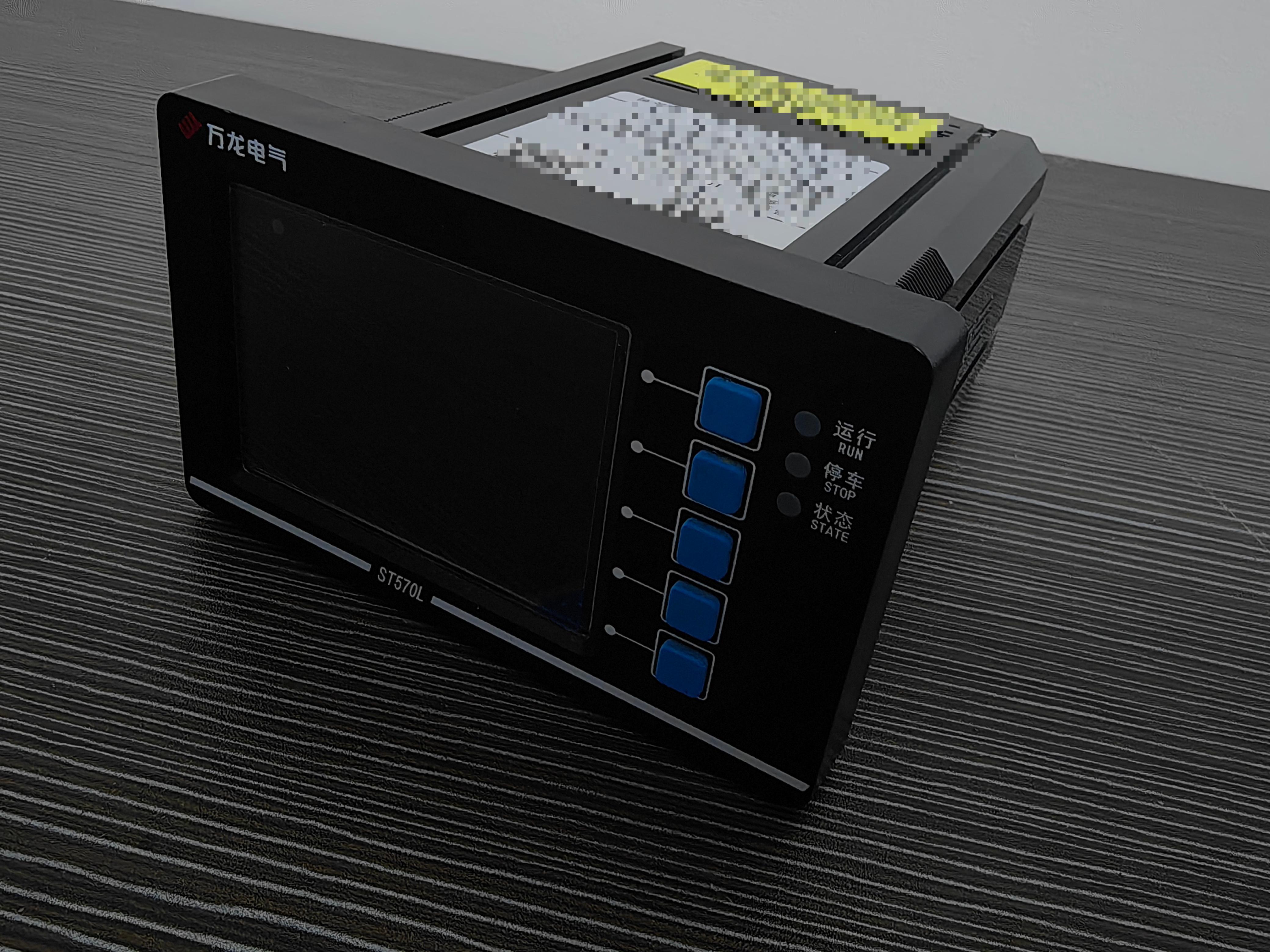

　　ST570 系列电动机保护控制器适用于额定频率 50/60Hz、额定电压至 660VAC低压电动机应用场所。该产品集保护、测量、控制、管理、通信为一体，实现电动机的多种起动控制方案，确保电动机安全运行，是智能化 MCC 或生产 DCS系统终端单元的选择。该产品采用了模块化设计，产品由主体、专用电流互感器、显示模块、附件模块等组成，产品体积小，结构紧凑，安装方便，可在 1/4 模数及以上各种抽屉柜中直接安装使用。

　　ST570 系列电动机保护控制器可广泛用于发电、冶金、轨道交通等行业。

　　产品特点

　　※ 32 位 CPU 芯片，组件式模块结构，多 CPU 协调工作，大幅度降低产品的负荷率；

　　※ 再(重)起动功能可实现低压电动机的分散式再起动，确保电动机不间断连续运行，并且有抗晃电立即再起动和分批重起动功能；

　　※特大短路电流时可闭锁接触器，通过控制继电器驱动断路器，可靠排除故障；

　　※支持 4～20mA 模拟量输出，可选择电流或功率变送；

　　※支持单/双Modbus-RTU、单/双Profibus-DP、单/双Profibus-DPV01、Profibus-DP+ Profibus-DPV01 等多种总线，实现数据传输功能。

　　※ 可记录电动机累计运行时间、累计再起动次数、接触器累计操作次数、电机累计起动次数、电机累计停机次数、电机累计保护跳闸次数等，便于日常维护；

　　※ 可记录电动机 16 次实时故障电量值（包括故障时标）、8 次起停机记录、8次开关变位记录、8 次再起动记录，方便对电机运行工况和故障进行分析；

　　※ 集成了 WiFi 无线接口，可与手机等终端无线连接，便于工程调试阶段和日常运维过程中的操作、查询和数据备份；

　　※ 电动机起动过程录波：记录电动机的起动特性，既可为不同类型电动机设定更合理的定值参数提供了依据，又能及时发现电动机起动异常；

　　※ 故障录波功能：电动机在运行过程中发生故障时，可提供三相电流、电压的录波数据，用于故障分析；

　　※ 谐波监测功能：集成了电流电压谐波监测功能，发现有谐波污染可及时提醒增设治理谐波的设备；

　　※ 友好的人机界面：10 行中文彩色图形液晶显示，简单便捷的操控菜单。

　　二、技术参数

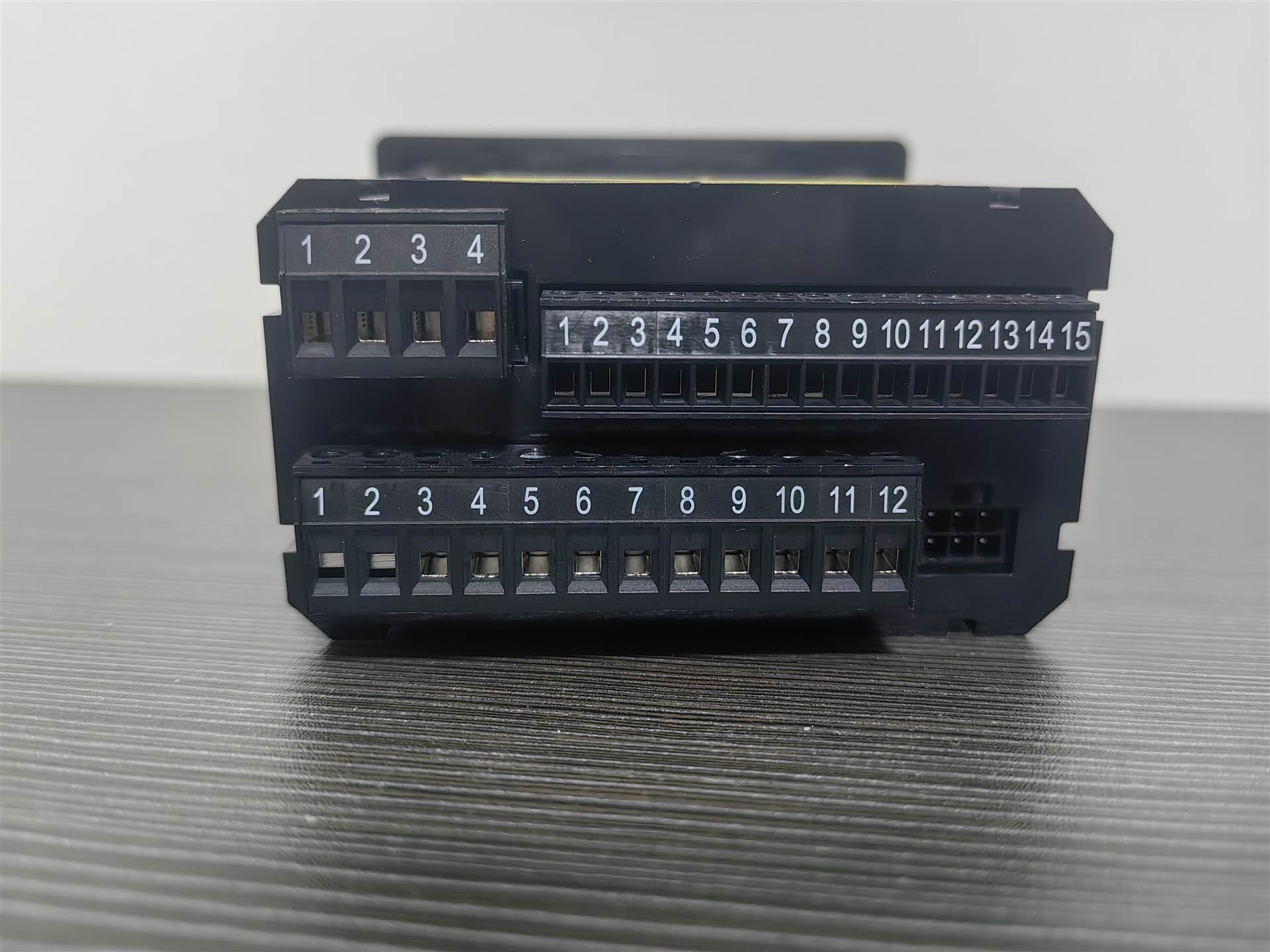

　　2.1 输入/输出

　　模拟量输入回路

　　互感器额定电流 In 直接接入：1（0.2~1A）、5（0.5~5A）、25（2.5~25A）、

　　100（10~100A）、160（16~160A）、400（40~400A）；

　　间接接入： 500（150~500A）、820（250~820A）

　　额定频率 50/60Hz

　　额定漏电电流 I△n 1A、5A、30A

　　交流电流回路过载能力 2 倍额定电流下，连续工作；10 倍额定电流下,允许运行10s；40 倍额定电流下，允许运行 1s

　　交流电流回路功率消耗 无

　　交流电压回路过载能力 1.2 倍额定电压下，连续工作；1.4 倍额定电压下，允许运行 10s

　　交流电压回路功率消耗 额定电压时，每相不大于 1VA
