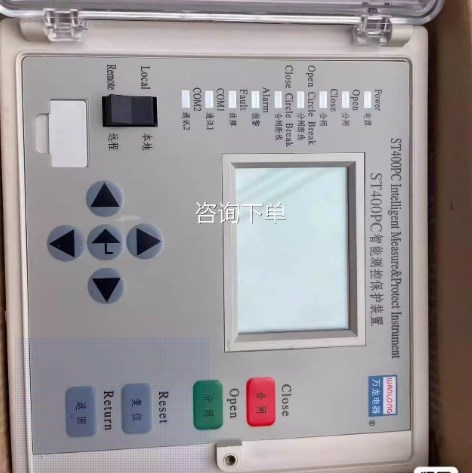

苏州万龙ST400PC-M-5-1A-400V-LM1智能测控保护装置

　　产品概述

　　ST400PC/PT系列智能测控保护装置，经过多年的电力行业应用经验和技术积累，并结合国内外技术发展情况开发出来集测量、测控、保护、通信于一体的综合型测控保护装置。装置采用内部总线扩展技术，采用多CPU模块化设计思路，针对配电系统中电源回路（PC）和电压互感器回路（PT）的应用特点推出的具备强抗干扰能力的智能测控保护装置。

　　产品特点

　　装置采用高性能的工业级MCU设计，内置硬件乘法器、硬件除法器，运算速度快。

　　装置集监测、保护、控制、通讯功能于一体

　　装置采用全新模块化设计思路，扩展模块和基本模块之间采用内部总线连接方式，外扩功能方便，且不需更改基本模块设计；

　　装置内置两路隔离4-20mA输出,输出参数可选,输出范围可调，负载电阻可达1kΩ；

　　装置具备8次合闸记录、8次分闸记录、8次事件记录、8次故障记录，且带有时标指示，限度的方便了用户对事故的查询分析；

　　装置开关量采用强电流驱动设计，传输距离远，抗干扰能力强

　　装置内置Modbus-RTU、Profibus-DP标准现场总线通信接口，可实现设备的“四遥”功能，实现全厂区的远方通讯管理；

　　装置具备有功电能、无功电能的统计功能，可实现厂区的用电负荷管理；

　　装罝具备中文/英文人机界面显示；

　　装置的应用完善了低压配电系统PC回路器以及PT回路保护功能；

　　装置采用铁电存储器，存储次数达数亿次，存储时间长达10余年，保证了数据的安全性。

　　功能配置

　　监测功能

　　断路器控制回路断线监测功能、断路器状态监视功能、断路器故障报警状态监视功能；三相电流、电压，零序电流、电压， 功率，功能因数，频率，电能等电参数测量功能；2路隔离4-20mA变送功能。

　　保护功能

　　限时速断保护，过电流I段保护 ，过电流II段保护，零序过电流保护 ，欠电压I段保护 ，欠电压II段保护 ，过电压保护，母线失压保护 ，零序过电压保护 ，电压不平衡保护，后加速保护。

　　控淛功能

　　依据控制权限，可通装置过面板、控制端子、通信等方式对断路器进行合/分闸操作，同时根据塑壳断路器、框架断路器的特点，装置集成了两种不同断路器的合分闸控制逻辑。

　　通讯功能

　　装置可支持两路独立的Modbus-RTU、两路独立的Profibus-DP现场总线通信接口，且数据格式（变量的长度和顺序）可根据用户的要求现场进行调整，程度的满足了工程现场组网的要求。

　　管理维护功能

　　装置具有操作次数、跳闸次数、合闸/分闸时间记录，方便了用户对回路的运行情况进行统计和分析。装置具有参数査询和设定功能,设定界面有密码保护。

　　记录功能

　　装置分别有8次合闸、分闸、SOE事件、故障（配时标功能）等历史信息记录，方便了用户对历史事件的快速查询分析和对设备的检修维护。
