| 型号 |
YX4057B |
封装外形 |
扁平型 |
| 集成度 |
中规模(50~100) |
外形尺寸 |
/ |
| 工作电源电压 |
/ |
最大功率 |
/ |
| 工作温度 |
-40-85 |
产地 |
/ |
| 系列 |
锂电池充电IC |
特色服务 |
技术支持 |
| 产品说明 |
原装正品 |
货号 |
YX4057B |
| 包装 |
/ |
数量 |
10000 |
| 封装 |
SOT23-6 |
批号 |
21+ |
| 厂家 |
YX |
|
描述：

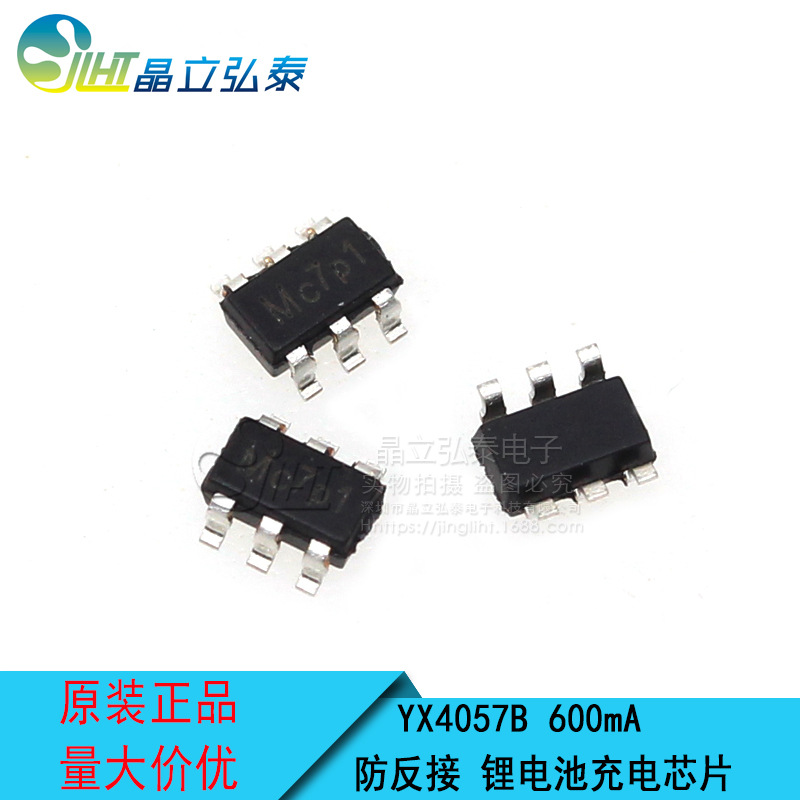

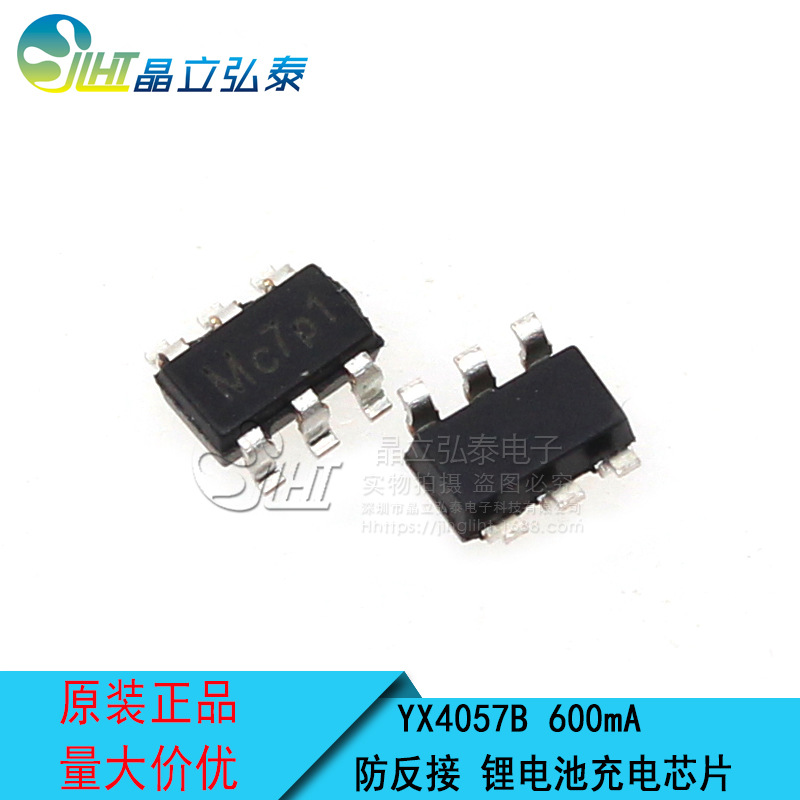

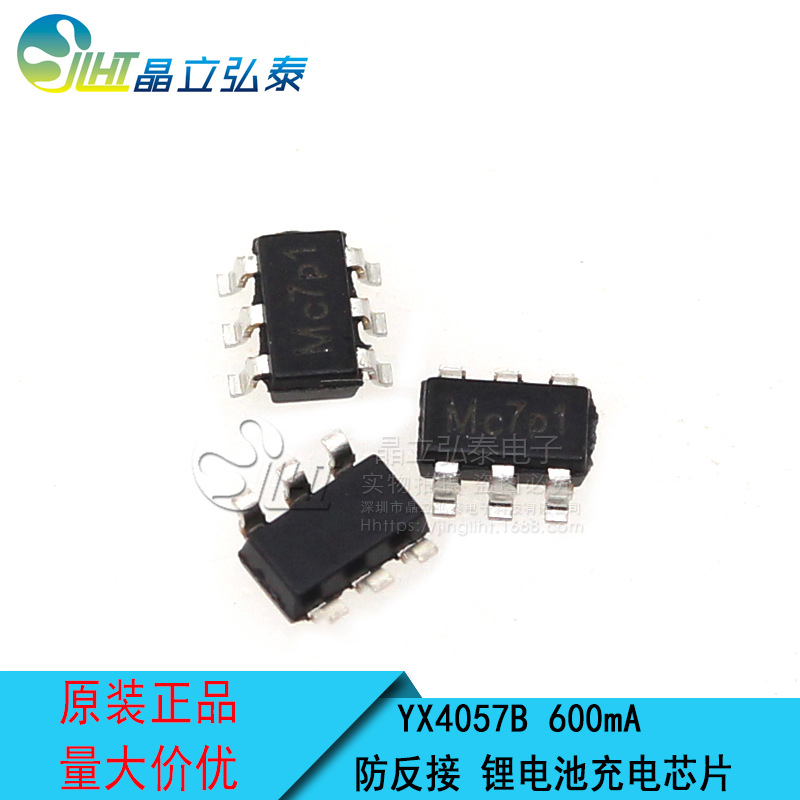

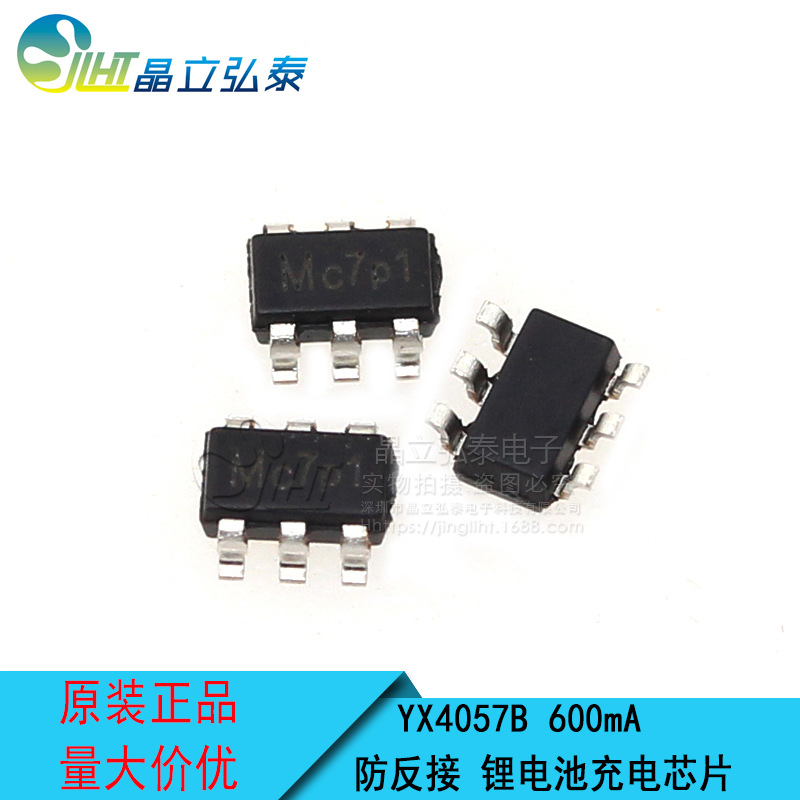

YX4057B是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，并带有电池正负极反接保护功能，可减少在装配过程导致电池反接引起的芯片损坏。其SOT23-6封装与较少的外部元件数目使得YX4057B成为便携式应用的理想选择。YX4057B可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，YX4057B将自动终止充电循环。当输入电压（交流适配器或USB电源）被拿掉时，YX4057B自动进入一个低电流状态，将电池漏电流降至2μA以下。也可将YX4057B置于停机模式，从而将供电电流降至55μA。YX4057B的其它特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。YX4057B内部集成有防电池反接保护电路，可防止应用中电池反造成的芯片损坏。YX4057B采用绿色环保的SOT23-6封装以及最少3个外围器件可有效减小电路PCB布板空间。YX4057B可工作于-40°C to +85°C。
特性：
高达500mA的可编程充电电流无需MOSFET、检测电阻或隔离二极管恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率化的热调节功能直接从USB端口给单节锂离子电池充电精度达到1%的4.2V预设充电终止电压用于电池电量检测的充电电流监控器输出自动再充电充电状态输出引脚C/10充电终止停机模式下的供电电流为55μA2.9V涓流充电软启动限制浪涌电流防电池反接SOT23-6封装
应用范围：
移动电话， PDAs， MP3 播放器
USB 3G 数据卡
电池充电电路
蓝牙应用
其它手持设备
