| 型号 |
YX4056C |
封装外形 |
扁平型 |
| 集成度 |
中规模(50~100) |
外形尺寸 |
/ |
| 工作电源电压 |
/ |
最大功率 |
/ |
| 工作温度 |
-40-85 |
产地 |
/ |
| 系列 |
锂电池充电IC |
特色服务 |
技术支持 |
| 产品说明 |
原装正品 |
货号 |
YX4056C |
| 包装 |
/ |
应用领域 |
照明电子 |
| 数量 |
10000 |
封装 |
ESOP8 |
| 批号 |
21+ |
厂家 |
YX |
描述：

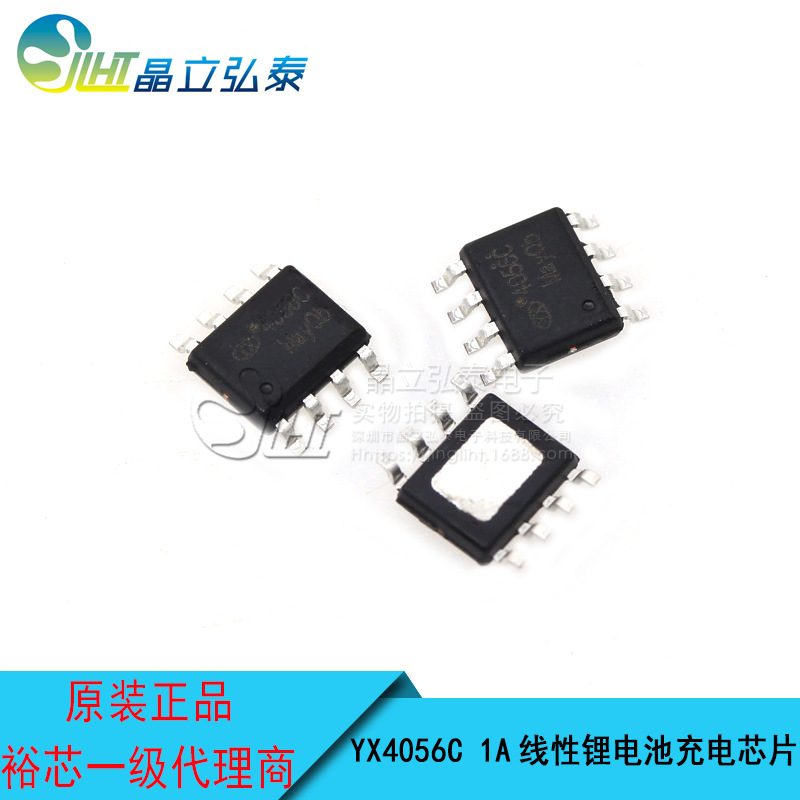

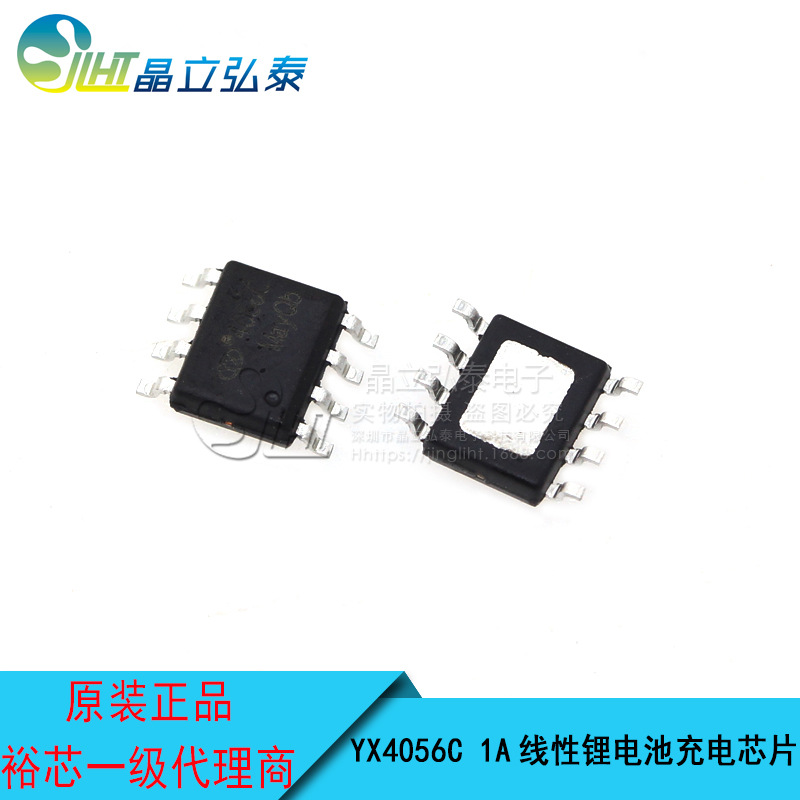

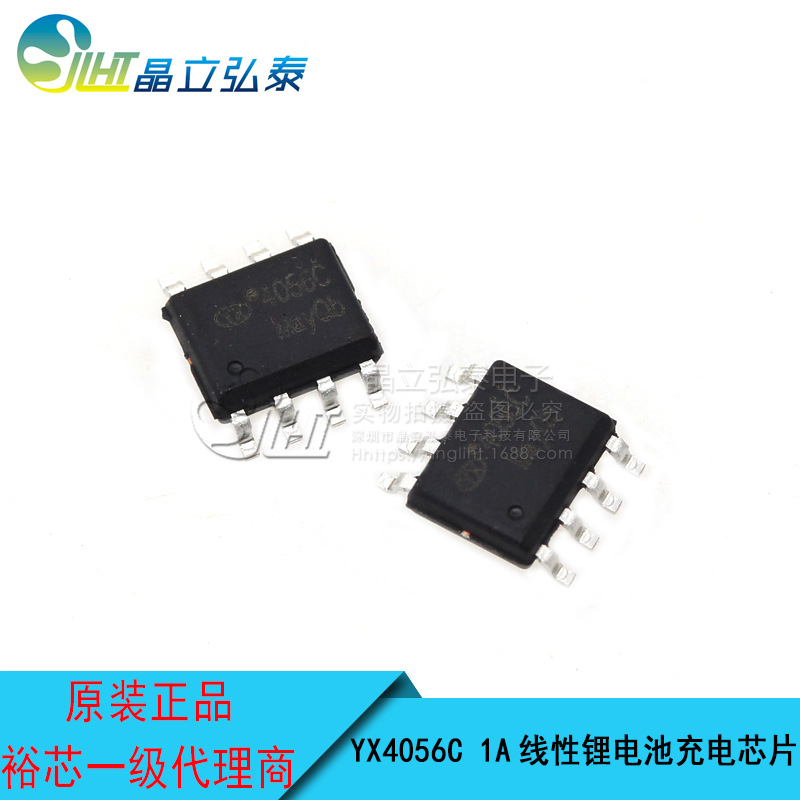

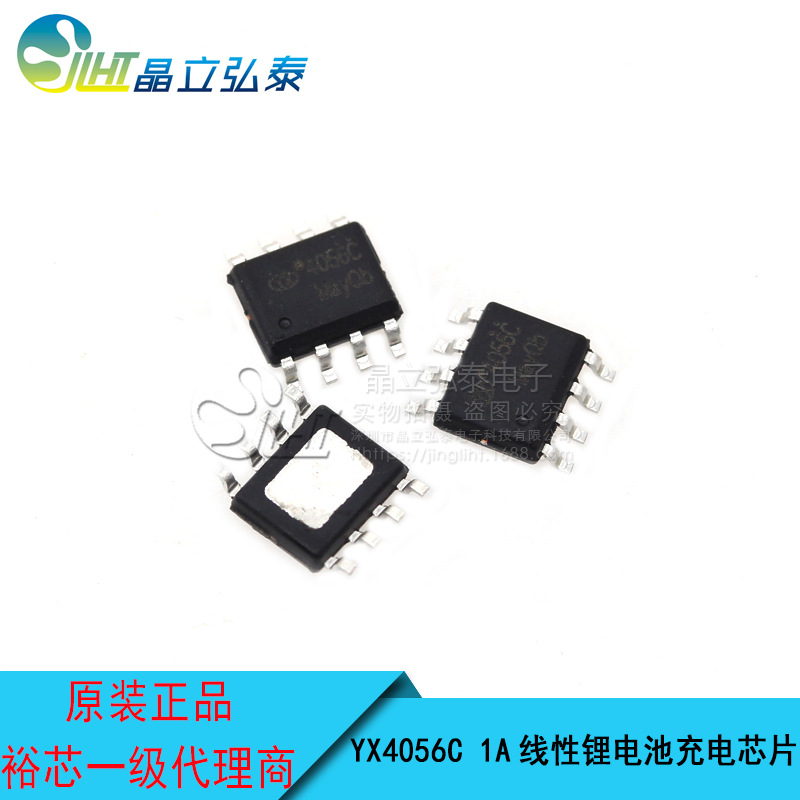

YX4056C是一款完整的单节锂离子电池采用恒定电流/恒定
电压线性充电器。其底部带散热的 ESOP8 封装与较少
的外部元件数目使得YX4056C成为便携式应用的理想选
择。YX4056C可以适合 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构，加上防倒充电路，
所以不需要外部检测电阻和隔离二极管。热反馈可对充
电电流进行调节，以便在大功率操作或高环境温度条件
下对芯片温度加以限制。充电电压固定于 4.2V，而充
电电流可通过一个电阻进行外部设置。当充电电流在达
到最终浮充电压之后降至设定值 1/10 时，4056 将自动
终止充电循环。
当输入电压（交流适配器或 USB 电源）被拿掉时，4056
自动进入一个低电流状态，将电池漏电流降至 2μA 以
下。也可将YX4056C置于停机模式，从而将供电电流降至
55μA。YX4056C的其它特点包括充电电流监控器、欠压闭
锁、自动再充电和一个用于指示充电结束和输入电压接
入的状态引脚。
YX4056C内部集成有防电池反接保护电路，可防止应用中
电池反造成的芯片损坏。
YX4056C采用绿色环保的ESOP8封装以及最少3个外围器
件可有效减小电路PCB布板空间。YX4056C可工作于-40°C
to +85°C。
特性：
高达 1A 的可编程充电电流
无需 MOSFET、检测电阻或隔离二极管
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率化的热调节功能
直接从 USB 端口给单节锂离子电池充电
精度达到 1%的 4.2V 预设充电终止电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态输出引脚
C/10 充电终止
停机模式下的供电电流为 55μA
2.9V 涓流充电
软启动限制浪涌电流
ESOP8 绿色封装
应用范围：
移动电话， PDAs， MP3 播放器
USB 3G 数据卡
电池充电电路
蓝牙应用
其它手持设备
