| 型号 |
ALYA-ZC-2A |
类型 |
垂直安装直角钮子开关 |
| 开关数 |
双极 |
额定电压 |
24V |
| 额定电流 |
5 |
面板材质 |
ABS |
| 适用范围 |
广泛应用于各类机械设备中 |
开关次数 |
1000000 |
| 电寿命 |
1000000 |
加工定制 |
是 |
| 防护等级 |
IP65 |
温度范围 |
-20℃-+50℃ |
| 外形尺寸 |
40×180 |
厂家 |
麻城施迈赛 |

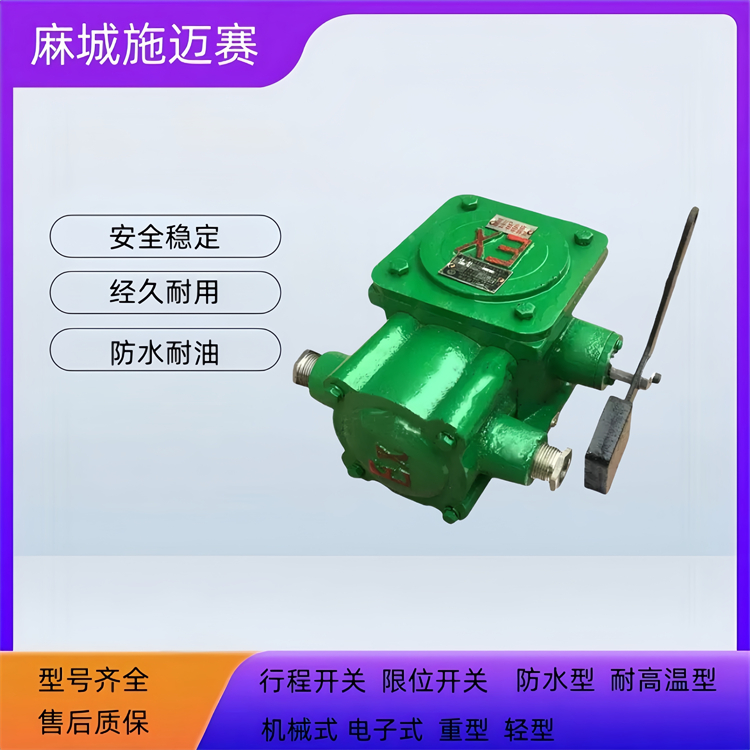

起重机重锤式限位开关ALYA - ZC - 2A行程开关介绍基本信息
起重机重锤式限位开关ALYA - ZC - 2A通常用于起重机的起升机构中，作为上升或下降的极限位置保护装置。是针对起重设备专门开发的一种新型限位开关，也是安全保护装置，具有较强的抗震性、防水性、耐腐性及坚固性，适用于港口、矿山等高振动环境，在潮湿、多尘及腐蚀性环境中也可稳定工作。广泛使用于起重机、卷扬机、堆取 料机、装船/卸船机等工业机械的位置控制。是针对起重设备专门开发的一种新型限位开关，具有较强的抗震性、防水性、性、耐腐性及坚固性。其接点触发和回复力稳定，接点触发点设定简单，并采用了双触点信号。
核心特性
缓冲减震结构：内部采用缓冲减震结构，能有效吸收设备运行中的振动与冲击，可适应港口、矿山等高振动环境。
高强度外壳：外壳由高强度合金经特殊工艺处理，防护等级达IP67，能在潮湿、多尘及腐蚀性环境中稳定工作。
抗干扰的触点切换方式：通过重锤位移带动内部凸轮机构切换触点（1a1b接点），不易受电磁干扰，且维护简便。
稳固的重锤设计：圆柱形重锤结构可防止旋转缠绕钢丝绳，配合防脱螺母和可调链条（长度按需定制），确保稳固性。
技术参数
| 参数 | 详情 |
|---|---|
| 接点容量 | 15A/250VAC1 |
| 动作角度 | 约4°（可任意设定） |
| 适用重锤重量 | 4kg～4.5kg1 |
| 动作力 | 1.75N±5%1 |
产品功能与结构
重锤式设计：通过机械重锤的摆动触发内部微动开关，切断电机电源，防止吊钩或负载超过允许行程。
防护等级：通常为IP65或更高，适应室外、粉尘、潮湿等恶劣环境。
触点容量：2A 电流（具体电压需参考铭牌，常见为AC 380V或220V）。
复位方式：手动复位（需人工检查故障后恢复）。
应用场景
起重设备：用于吊钩上升极限位置保护，触发后切断电源防止冲顶。
输送系统：适配皮带机、斗式提升机等，可作为紧急拉绳开关或位置检测。
恶劣环境：适用于矿山、沿海等高频振动、高粉尘、高盐雾工况。
起重机限位：安装在起升机构的卷筒附近，当吊钩升至高或低位置时，重锤被拉动触发开关。
其他机械：也可用于闸门控制、输送带限位等需要机械式行程保护的场合。
起重机重锤式限位开关ALYA - ZC - 2A行程开关
常见故障排查
不动作：检查重锤是否卡阻、微动开关是否损坏、线路是否断路。
误动作：调整重锤摆臂的灵敏度或检查机械振动干扰。
触点烧蚀：若负载电流超过2A，需更换更高容量的开关（如10A型号）。
行程开关特点：
抗震性强?内部采用缓冲减震结构，有效吸收设备运行中的振动与冲击，适用于港口、矿山等高振动环境1。
防水耐腐蚀?外壳由高强度合金经特殊工艺处理，防护等级达 IP67，可在潮湿、多尘及腐蚀性环境中稳定工作。
机械式触发可靠?通过重锤位移带动内部凸轮机构切换触点（1a1b 接点），不易受电磁干扰，维护简便。
防缠绕设计?圆柱形重锤结构防止旋转缠绕钢丝绳，配合防脱螺母和可调链条（长度按需定制），确保稳固性。
长寿命设计?电气寿命超 100 万次，机械寿命达 500 万次以上，工作温度范围 -40℃ 至 +85℃
限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和电机。
限位开关的作用
1、保护
限位开关的作用中最为重要的一定就是其保护效果，限位开关也称行程限位开关，主要用于控制机械设备行程和进行限位保护。在实际运用中，行程限位开关安装于预先安排的位置，在装于量产机械运动部件模块撞击行程时，行程限位开关触点动作，有效的实现电路之间切换。限位开关指就是一种根据运动部件行程位置进行正确切换电路电器，限位开关的作用原理与按钮类似。广泛用于各类机彩铝门窗、起重机械等用以控制其行程和进行终端限位保护。
2、日常生活
随着社会不断进步，电器设备在我们的日常生活中大量使用，在很多的电器设备中都离不开限位开关使用，那么限位开关的作用是什么呢？限位开关最为主要的作用就是对机械进行连锁保护。在生活中最常见的莫过于限位开关在洗衣机、录音机中应用。当洗衣机脱水时中转速很高，如果由于疏忽打开洗衣机或盖后，将手伸入，极易对人体造成伤害，为了有效避免这类事故发生，大多数洗衣机都安装有电接点，一旦开启洗衣机门或盖，就会自动断电，强迫转动部件停止，有效的避免的伤害的发生。
3、工业
限位开关的作用同时也表现在工业领域，主要用于将机械位移转变为电信号，使电动机运行状态有效的得以改变，达到控制机械动作或是程序控制。限位开关的作用真正用武之地就是在工业上，与其它设备配合组成更为复杂科学的自动化设备。机床上的限位开关，有效的控制了工件运动和自动进刀行程，避免碰撞事故的发生。利用限位开关使被控物在规定位置之间自动换向，得到不断的往复运动。
起重机重锤式限位开关ALYA - ZC - 2A行程开关
重型限位开关尤为适用于极端恶劣的环境下工作，比如矿山冶金行业里的行车运输设备，污水处理及船舶制造等行业。此开关限位开关电气绝缘符合VDE。
限位开关电气负载能力高，特别是机械负荷很高，在一般环境下，开关可防止锈蚀影响。对于在具有喷溅运输设备时，应考虑灰尘、赃物和泥浆积落到开关上的可能性。
限位开关通常用于控制和安全保护电路中，但开头触头系统还是为高负载型的构造。触头为双断点银触头，可承受25安培的恒电流。对三极式的开关，可安全切断至5.5KW电机运转。此外，当控制电路发生短路时，也不会损坏触头。
除了缓动式开关触头外，几乎所有的开关也都有速动式触头供选择。缓动式触头符合VDE，为肯定断开式工作（比如对电梯制造业很重要）。速动开关中速跳系统和开关系统互相分开。
外壳和防护等级：开关的外壳和盖子为牢实铸铁，可防锈蚀以及恶劣环境，这些几十年来已被验证。开关防护等级为IP65，橡胶密封件可抗多种油污的影响。
开关的操动件有下述形式供选择：
A.正前方直压杆
B.正前方二种不同形式摇臂
C.位于开关侧面的转轴，可配置摇臂、叉臂以及脚踏臂杆，可带或不带位置锁定装置。
当限位开关受到灰尘或结冰的影响时，可选用带摇臂的转轴开关，增加开关的可靠性。
安装与维护安装方法
· 法兰安装：适用于大型设备，便于固定和维护。
· 卡箍连接：适用于空间受限的应用场景，安装快捷方便。
维护保养
· 定期检查：检查触点和机械部件是否有磨损或损坏，必要时进行更换。
· 清洁维护：保持开关表面清洁，避免灰尘和污垢影响性能。
注意事项
· 在选择耐高温限位开关时，应根据实际工作环境和温度需求选择合适的型号和规格。
· 安装和使用过程中，应严格按照产品说明书操作，确保安全可靠。
安全：限位开关是一道保护，日常操作规范。
定期维护：清理灰尘、润滑活动部件，避免锈蚀。
