船舶限位开关83001-000T4 起重部件行程开关

　　船舶限位开关83001-000T4 起重部件行程开关是用以限定机械设备的运动极限位置的电气开关。这种开关有接触式的和非接触式的。接触式的比较直观，机械设备的运动部件上，安装上限位开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安装位置。当限位开关的机械触头碰上挡块时，切断了(或改变了)控制电路，机械就停止运行或改变运行。由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。限位开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程限位开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

　　限位开关的作用

　　1、保护

　　限位开关的作用中最为重要的一定就是其保护效果，限位开关也称行程限位开关，主要用于控制机械设备行程和进行限位保护。在实际运用中，行程限位开关安装于预先安排的位置，在装于量产机械运动部件模块撞击行程时，行程限位开关触点动作，有效的实现电路之间切换。限位开关指就是一种根据运动部件行程位置进行正确切换电路电器，限位开关的作用原理与按钮类似。广泛用于各类机彩铝门窗、起重机械等用以控制其行程和进行终端限位保护。

　　2、日常生活

　　随着社会不断进步，电器设备在我们的日常生活中大量使用，在很多的电器设备中都离不开限位开关使用，那么限位开关的作用是什么呢？限位开关最为主要的作用就是对机械进行连锁保护。在生活中最常见的莫过于限位开关在洗衣机、录音机中应用。当洗衣机脱水时中转速很高，如果由于疏忽打开洗衣机或盖后，将手伸入，极易对人体造成伤害，为了有效避免这类事故发生，大多数洗衣机都安装有电接点，一旦开启洗衣机门或盖，就会自动断电，强迫转动部件停止，有效的避免的伤害的发生。

　　3、工业

　　限位开关的作用同时也表现在工业领域，主要用于将机械位移转变为电信号，使电动机运行状态有效的得以改变，达到控制机械动作或是程序控制。限位开关的作用真正用武之地就是在工业上，与其它设备配合组成更为复杂科学的自动化设备。机床上的限位开关，有效的控制了工件运动和自动进刀行程，避免碰撞事故的发生。利用限位开关使被控物在规定位置之间自动换向，得到不断的往复运动。

　　技术参数?表格

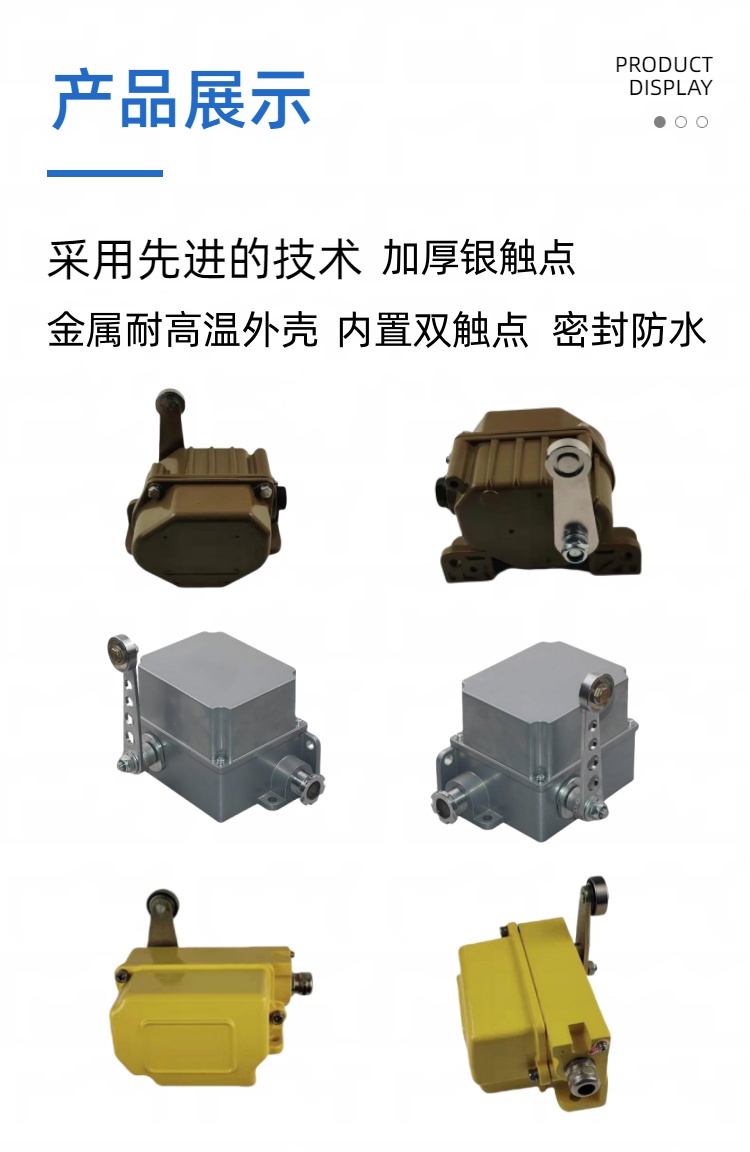

　　船舶限位开关83001-000T4 起重部件行程开关

　　1. 观察实物特征（最直接的方法）

　　如果手头有旧开关，可以通过以下物理特征与通用型号进行比对：

　　外壳材质：是金属压铸外壳（通常用于重型起重机，更坚固耐用），还是塑料外壳（用于一般场合）？

　　操作头形状：

　　滚轮式（如YBLX-33系列常用）：适用于直线运动的机械部件。

　　摇臂式/叉形杆（如LX10系列常用）：适用于惯性较大的行走机构。

　　接线端子：打开开关盖子，观察内部接线端子的数量和标识（通常是常开/常闭触点各一组）。

　　?应用场景?

　　?船舶系统?：救生艇收放系统、吊机限位控制、甲板设备行程保护

　　?起重设备?：桥式起重机、门式起重机、卷扬机的上下限位与安全停机

　　?环境适应性?：专为高湿、高盐、强腐蚀性海洋环境设计，适用于远洋船舶与港口作业

　　限位开关的工作的实际有效距离。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机。

　　限位开关分工作限位开关和极限限位开关，工作限位开关是用来给出机构动作到位信号的。极限限位开关是防止机构动作超出设计范围而发生事故的。工作限位开关安装在机构需要改变工况的位置，开关动作后，给出信号，进行别的相关动作。

　　极限限位开关安装在机构动作的最远端，用来保护机构动作过大出现机构损坏

　　当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。当滚轮上的挡铁移开后，复位弹簧就使行程开关复位。这种是单轮自动恢复式行程开关。而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动 时，挡铁碰撞另一滚轮将其复原。

　　限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和电机。

　　船舶限位开关83001-000T4 起重部件行程开关

　　滚轮式行程开关组成

　　1：滚轮2：上转臂3&5&11：弹簧4：套架

　　6：滑轮7：压板8&9：触点10：横板

　　滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下可以简化线路。

　　行程开关主要用途：

　　主要用于机床及其他量产机械、自动量产线的限位和程序控制。

　　起重设备用

　　行程开关系列。主要用于限制起重设备及各种冶金辅助机械的行程。

　　1.S2系列重型限位开关设计和检测符合IEC和VDE。

　　S2系列重型限位开关尤为适用于极端恶劣的环境下工作，比如矿山冶金行业里的行车运输设备，污水处理及船舶制造等行业。此开关限位开关电气绝缘符合VDE。

　　S2系列限位开关电气负载能力高，特别是机械负荷很高，在一般环境下，开关可防止锈蚀影响。对于在具有喷溅运输设备时，应考虑灰尘、赃物和泥浆积落到开关上的可能性。

　　2.尽管S2系列限位开关通常用于控制和安全保护电路中，但开头触头系统还是为高负载型的构造。触头为双断点银触头，可承受25安培的恒电流。对三极式的开关，可安全切断至5.5KW电机运转。此外，当控制电路发生短路时，也不会损坏触头。

　　除了缓动式开关触头外，几乎所有的开关也都有速动式触头供选择。缓动式触头符合VDE，为肯定断开式工作（比如对电梯制造业很重要）。速动开关中速跳系统和开关系统互相分开。

　　外壳和防护等级：开关的外壳和盖子为牢实铸铁，可防锈蚀以及恶劣环境，这些几十年来已被验证。开关防护等级为IP65，橡胶密封件可抗多种油污的影响。

　　4.开关的操动件有下述形式供选择：

　　A.正前方直压杆

　　B.正前方二种不同形式摇臂

　　C.位于开关侧面的转轴，可配置摇臂、叉臂以及脚踏臂杆，可带或不带位置锁定装置。

　　当限位开关受到灰尘或结冰的影响时，可选用带摇臂的转轴开关，增加开关的可靠性。

　　安装与维护要点?

　　?安装要求?：必须由工作人员按船舶图纸联动安装，确保触发点与机械行程终点对齐

　　?维护周期?：纳入船舶月度安全检查，重点检查：

　　触点清洁度（无烧蚀）

　　机械动作灵活性（无卡滞）

　　密封件完整性（防盐雾渗入）

　　接线紧固性（防腐蚀氧化）

　　?严禁操作?：禁止短接或旁路限位开关，违者将导致严重安全事故
