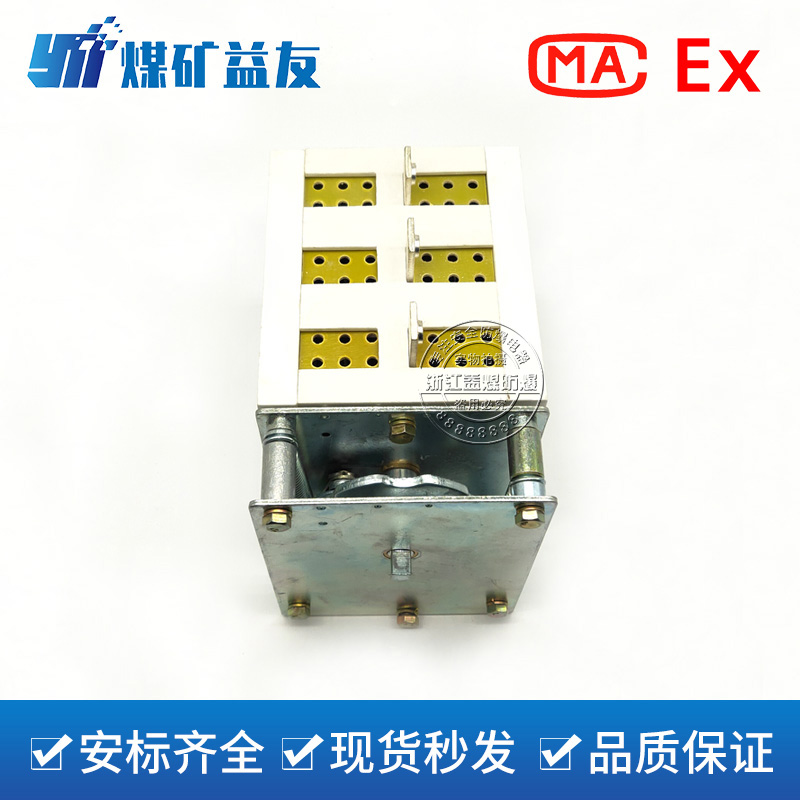

HG-315隔离开关
用途及使用条件：
1. 本隔离换向开关用于交流50HZ，电压到1140V电流至315A的电路中，作为电器的隔离与电动机无载换向之用。
2. 换向开关触头装有灭弧装置，必要时可以在有载情况下直接停止电动机。
使用环境条件：
1. 海拔高度不超过2000米。
2. 周围环境温度—5至40度
3. 周围空气相对湿度不大于95%
4. 无破坏绝缘的气体或蒸汽的环境中。
5. 无显着摇动与冲击振动的地方。
6. 能防止雨雪与滴水的地方
7. 与水平面的安装倾斜度不超过15度。
8. 污染等级3级，安装类别III类。
主要技术特征：
? 额定电压：1140V，50HZ
? 额定电流：315A
? 额定分断能力：2500A
? 辅助触头：一常开一常闭，交直流60V，5A
? 操作力：不大于5KG（手柄长150mm）
? 工作制：八小时工作制。
HG-315隔离开关
结构与工作原理：
隔离换向开关外形呈长方形，由绝缘座、罩与操作机构组成。
正反向触头系统，灭弧罩，换向连接，进、出引线板安装在绝缘座中，正反向动触头摆臂轴与绝缘座右 边的操作机构的正反向从动臂相连，辅助触头由操作盘经顶板驱动。
当开关一向如正向全闸时，操作转盘推动正向四连续杆向触头开距减小，反力弹簧拉伸的方向运 动。
四连轩过死点后，主触头闭合，反力弹簧拉伸长并保持这一状态；此时转盘反向环形槽将反向从动臂锁定在断开位置，防止正、反触头同时合闸。
与此同操作 转盘边缘的凹口使定位杆落下，其上顶板使辅助触头常开节点闭合，常闭节点打开。
分断开关时，操作转盘反向推动正向四连续杆过死点返回，动触头在拉伸弹簧的 作用下迅速与静触头分离。
同时操作转盘的凸缘将定位杆顶超，顶板使辅助触头闭合的节点打开。
开关反向合、分闸操作过程与上述过程相同。
使用维护：
1、接线完毕，应保证相间间隙不少于20mm;
2、安装接线完毕，应保证喷弧距离间隙不小于30mm;
3、在使用过程中不得随便更改开关零件，否则有不能保证开关正常工作；
4、开关机构定期注入少量润滑油；
5、开关分断大电流后，允许清理触头，灭弧罩等上的金属微粒与烟尘；
6、开关应储存在干燥通风的场所，严禁雨雪及有害蚀性气体侵蚀。
