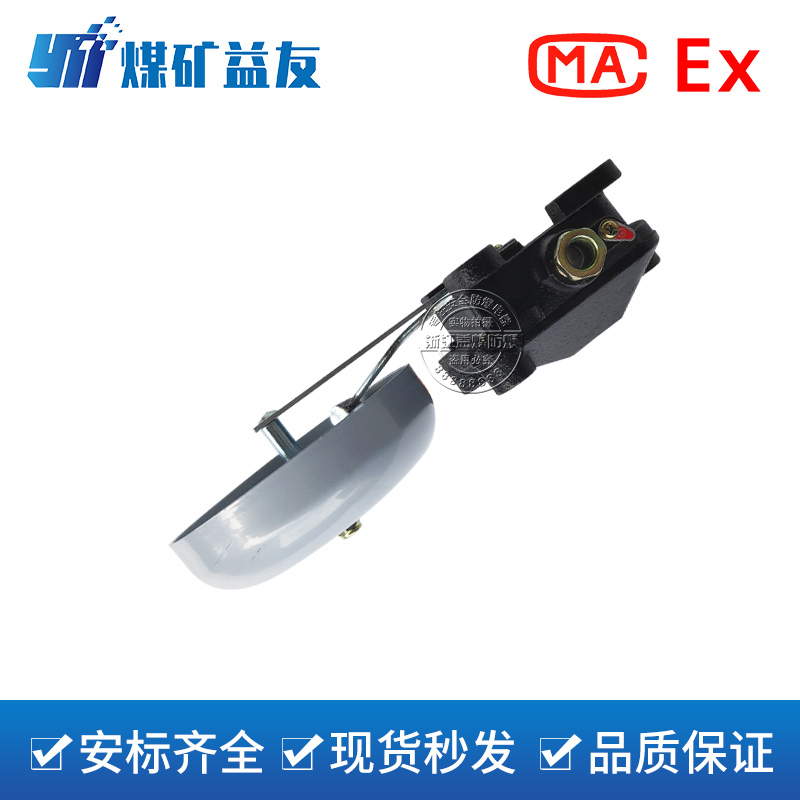

BAL1-127矿用隔爆型连击电铃
BAL系列矿用隔爆型连击电铃主要适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性气体的环境中，在交流50Hz、额定电压36V（或127V）供电网路中，接受打点器、拉点器、按钮控制的信号发出音响，作信号联络或警示之用。

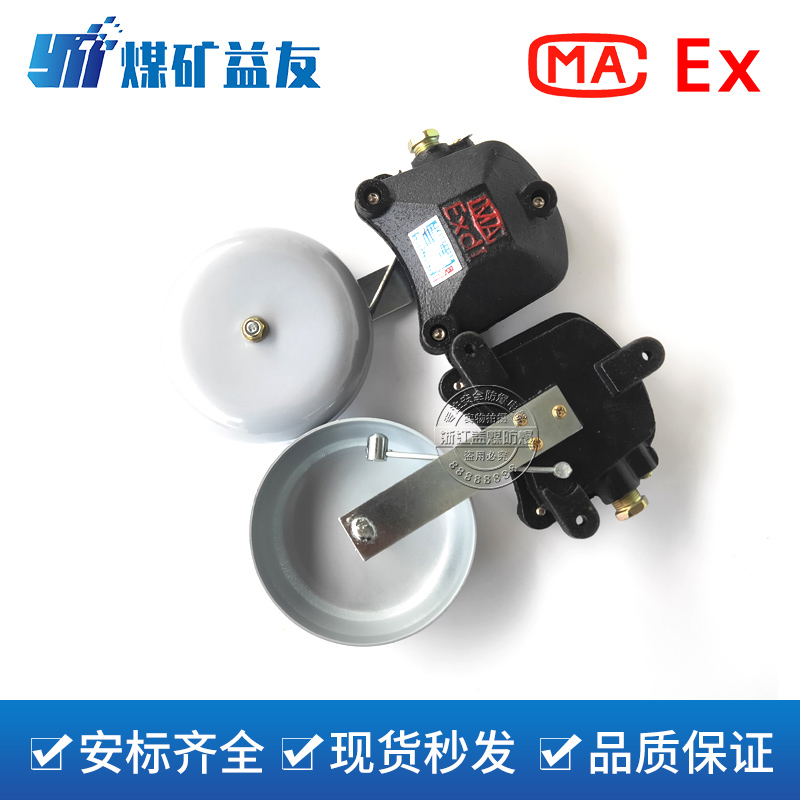

BAL1-127矿用隔爆型连击电铃
产品特点：
壳体采用铝合金铸造成型，表面高压静电喷塑
铃碗表面镀铍青铜，敲击时不会产生火花；
产品结构紧凑，外形美观，用户安装维护方便钢管或电缆布线。

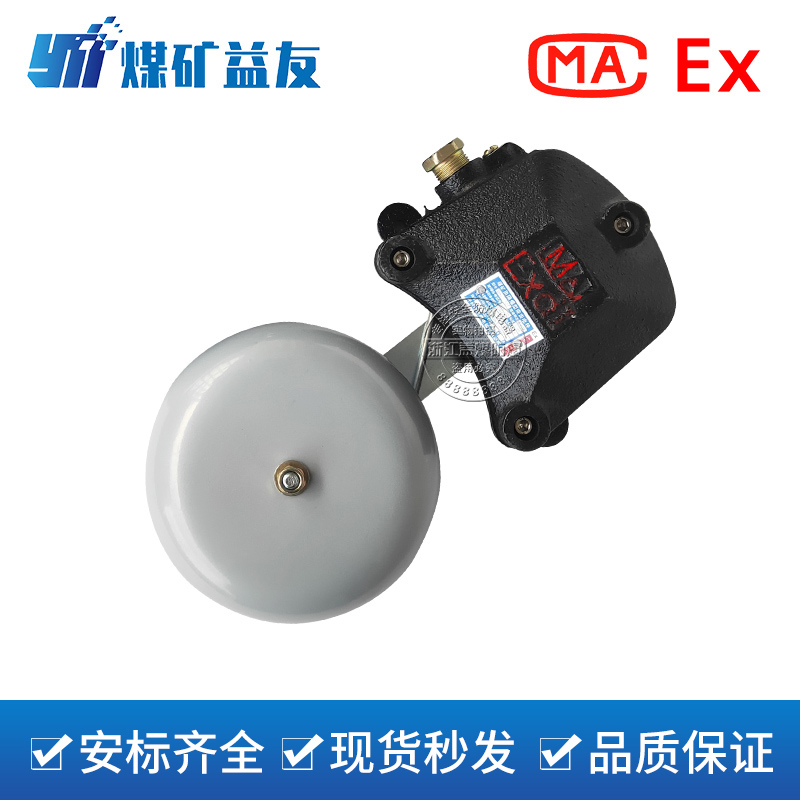

BAL1-127矿用隔爆型连击电铃
主要技术参数：
执行标准:GB3836.1-2010、GB3836.2-2010、IEC60079
防爆标志:Ex d IIB T6 Gb
额定电压:AC :220V、110V、36V
DC:220V、110V、36V、24V
功 率:≤20W
铃盖直径:125mm
单效强度:≥75dB
防护等级:IP54
防腐等级:WF1
进线口规格:G3/4"
电缆规格:Φ9mm~Φ14mm

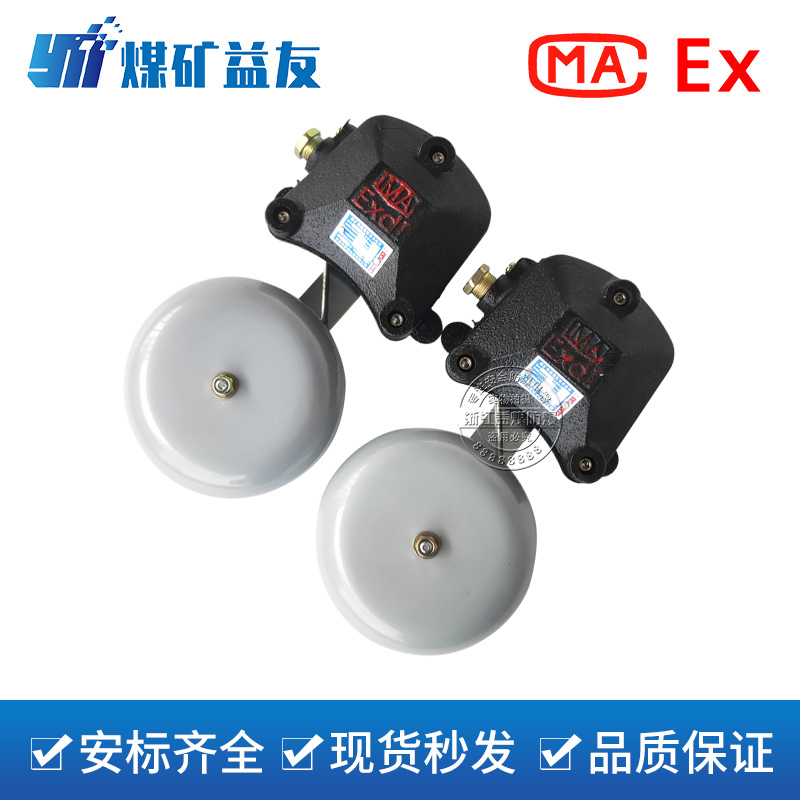

BAL1-127矿用隔爆型连击电铃
结构概述
电铃由隔爆主腔,接线腔和电铃三部分组成.
外壳采用HT250铸铁翻砂成型, 主腔与盖之间接线腔与盖之间均采用平面接合面隔爆型式,两者之间通过螺栓连接。
接线腔设有电缆引入装置，用于电源的引人和控制电源的引出。
主腔内装有电磁铁和电铃开关，通过衬板与壳体连接。主腔盖上装有开关按钮和指示灯，并采取了隔爆措施。
电气工作原理
电铃内的电磁铁接至到127V或36V电源上，通过控制按钮来接通电源，电流通过电磁铁，产生振动并带动摆杆上的铃锤撞击铃碗发出音响信号，同时指示灯发出闪烁，实现执行信号。
电铃的绝缘强度
电铃电路的工频耐压为2000V(127V),1000V(36),1min工频耐压应无击穿闪络现象。绝缘电阻应不小于1.5 MΩ(127V),1 MΩ(36V)。
