1.概述
随着我国工业的迅速发展，在低压0.4KV系统中大量的非线性和冲击性负荷得到了广泛的应用，一些新兴的电力电子设备，如UPS、新能源逆变装置以及电气化铁路的牵引电源等，这些非线性和冲击性负荷使用会对电网的安全、可靠、稳定运行带来负面影响。同时像电子计算机、精密医疗仪器、微处理器以及其它数字化电子设备的广泛应用，而这些电气设备都对电源的谐波质量具有很高的要求，电力电子设备对电能质量产生的危害，尤其是高次谐波，遇到高次谐波时，经常会出现程序运行错误、数据错误、时间错误、死机、无故重启甚至导致永久性损坏。
谐波保护器能吸收高频率的谐波，对用电设备产生的随机高次谐波、高频噪声、脉冲尖峰、电涌等干扰具有抑制和吸收作用，滤除电压尖峰杂波，矫正因谐波影响而产生畸变的电压波形、对谐波噪声进行消化和吸收，防止保护装置的误跳闸。保证了用电设备的正常运行，可与ANAPF系列有源电力滤波器同时使用，提供完美电能质量。

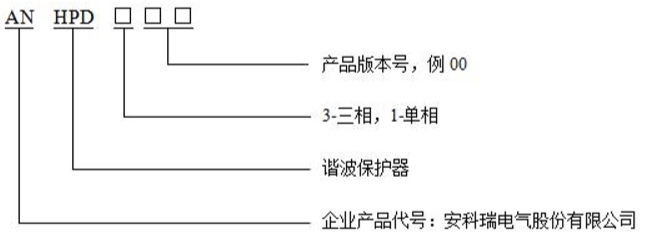

2.型号说明

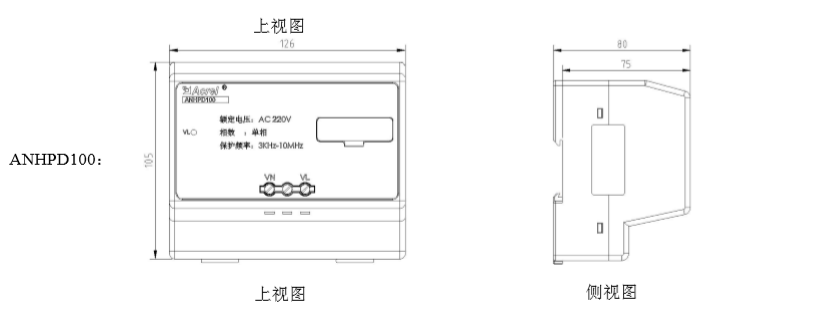

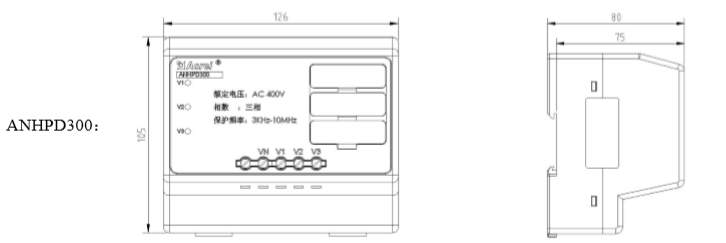

3 .产品外形尺寸图
4.ANHPD 技术参数

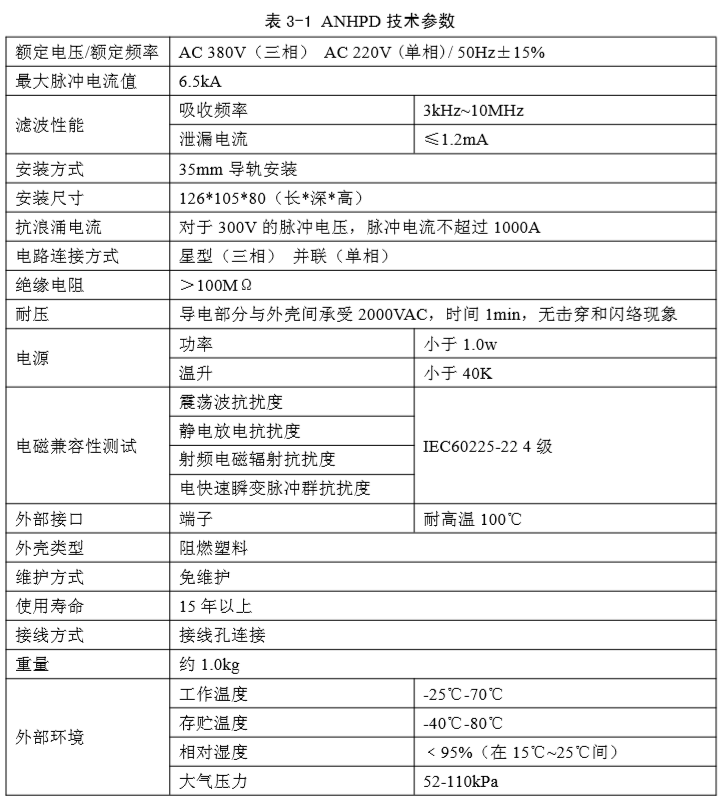

ANHPD 技术参数如表 3-1 所示
5.安装方式
采用 35mm 导轨式安装；
6.接线方式

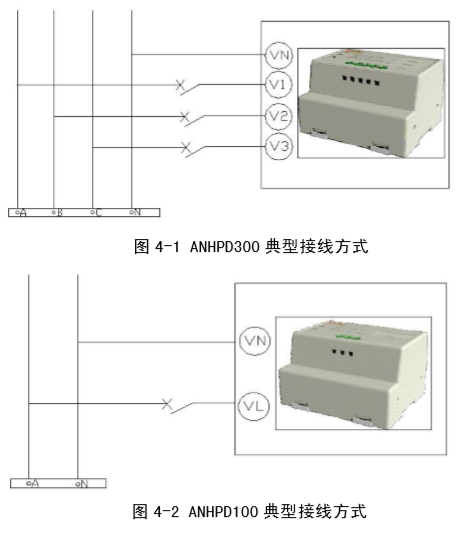

ANHPD 采取并联接线的方式，ANHPD300 典型的接线方式如图 4-1 所示：A 相接 V1、B 相接 V2、C 相接 V3、N 相接 VN，其中 A 相、B 相、C 相和谐波保护器之间均需加一个 16A 的断路器。ANHPD100 典型的接线方 式如图 4-2 所示：A 相接 VL、N 相接 VN，同样 A 相和谐波保护器之间需加一个 16A 的断路器。（断路器必须加）
