ANAPF50-380/BGL有源电力滤波器 三相四线有源电力整柜

1.概述

ANAPF系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。其原理为：ANAPF系列有源电力滤波器通过CT采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

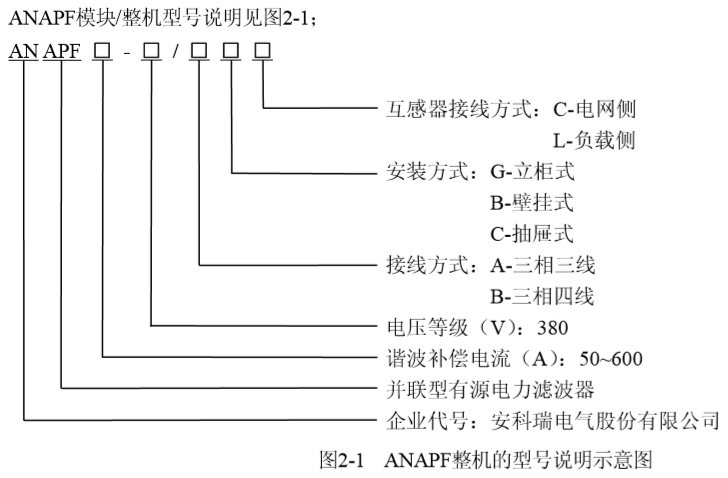

2.产品型号

3. 外观说明

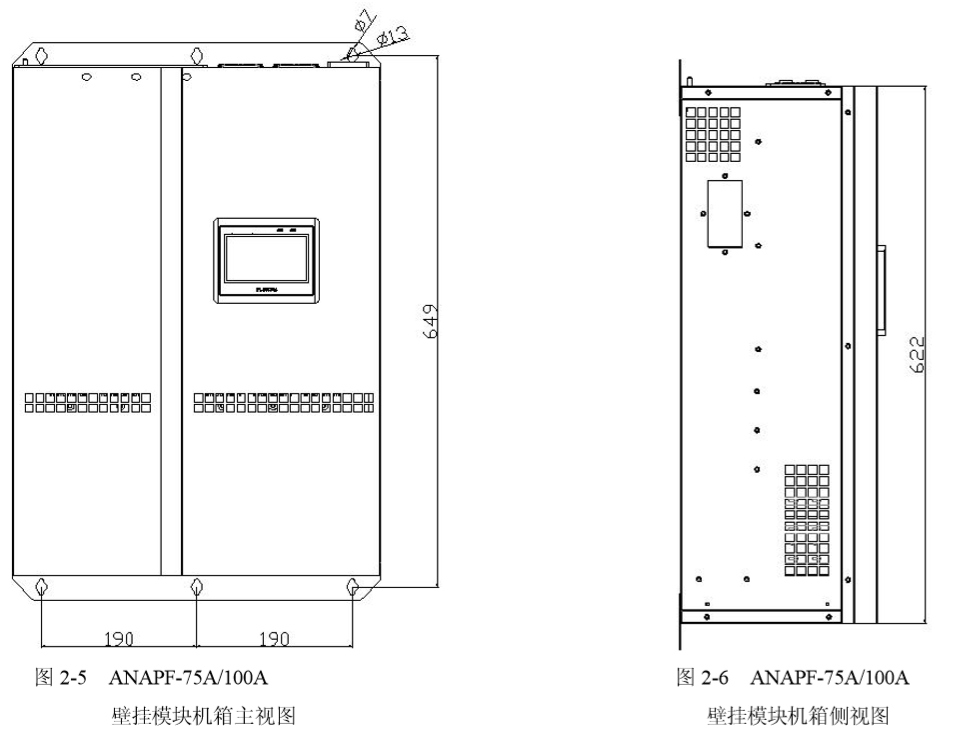

3.1 模块外形尺寸

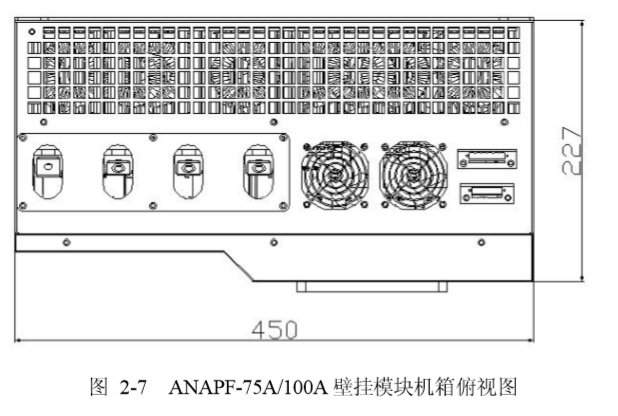

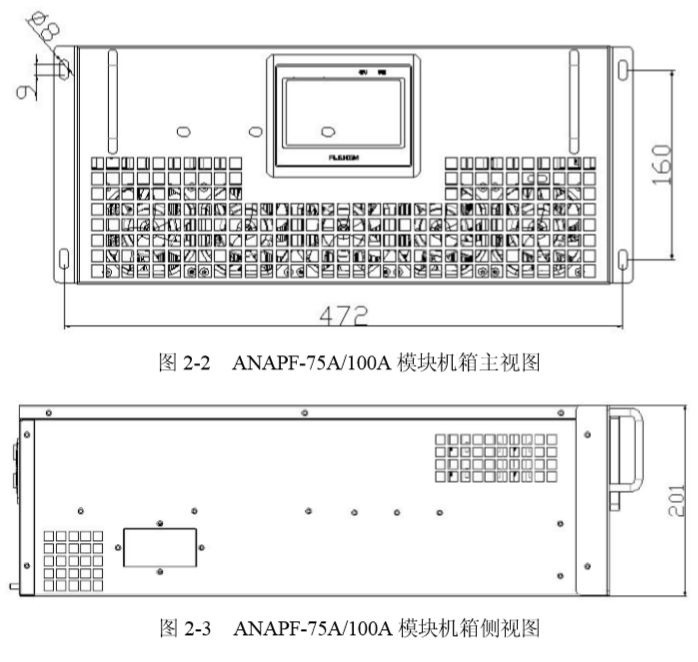

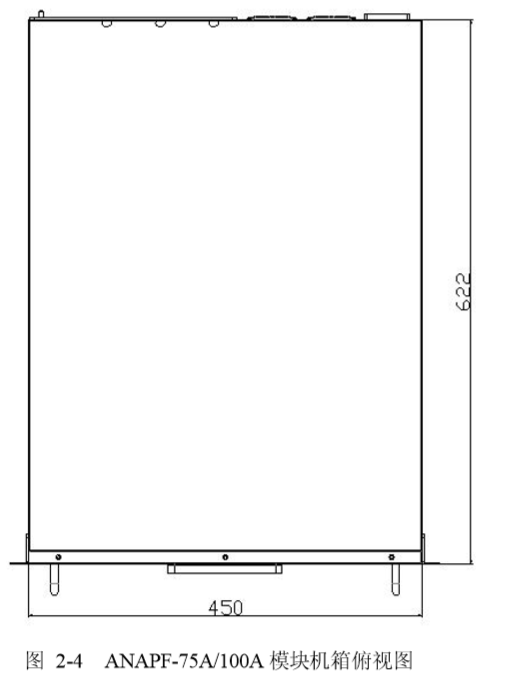

ANAPF模块机箱各方向视图如下

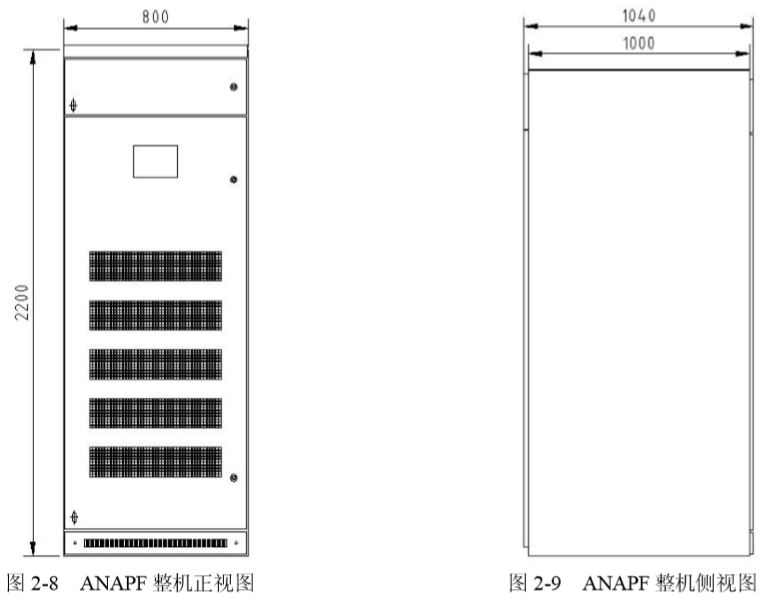

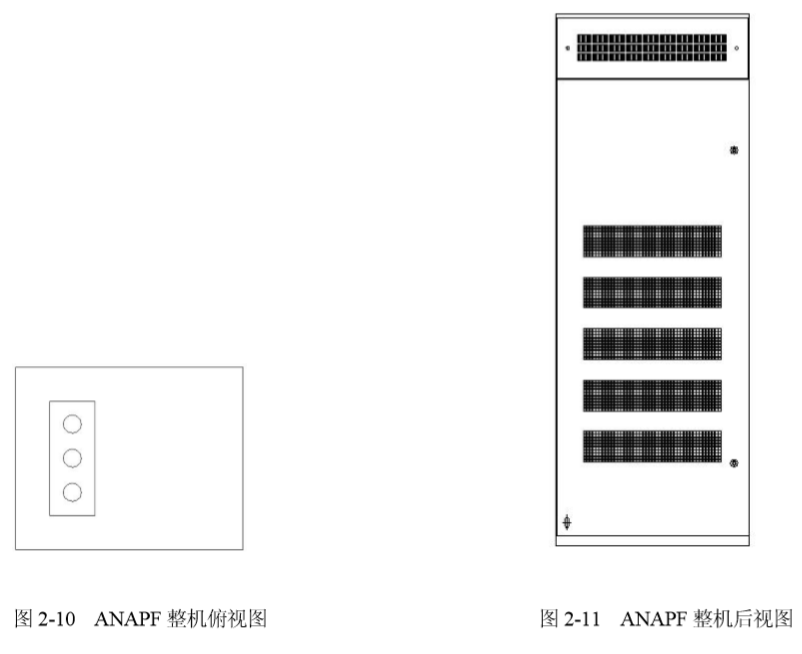

3.2 ANAPF 整机外形尺寸图
ANAPF整机机箱各方向视图如下

4.工作原理

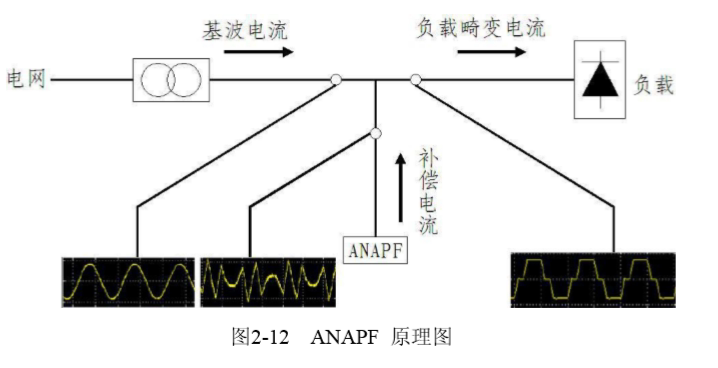

4.1 ANAPF 模块工作原理
ANAPF 系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实 时的跟踪和补偿。其原理为：ANAPF 系列有源电力滤波器通过 CT 采集系统谐波电流，经控制器快速计算并提取
各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

4.2 ANAPF 整机工作原理
有源电力滤波器是一种用于谐波治理、补偿无功以及不平衡调节的新型电力电子装置；智能控制系统主动根据系 统的线性动态需求，自动调节模块的输出；ANAPF整机主要是由ANAPF模块组成；能完成更大容量的谐波电流的补 偿，整机通过一个7寸触摸屏实现人机交互。触摸屏通过RS485与ANAPF模块进行通信。

5 .产品特点
1) 补偿方式灵活：既可补谐波，又可兼补无功，可对 2-51 次谐波进行全补偿或指定特定次谐波进行补偿；

2) 可治理三相不平衡；

3) 线性补偿，响应时间≤5ms；

4) 具有人性化的人机交互界面，可通过该界面看到系统和本体的实时电能质量信息，操作简单，可以远控，也可以本控；

5) 采用进口 IGBT，功率密度大，可靠性高；

6) 采用 DSP 高速检测和运算的数字控制系统；

7) 监控以及显示具备远程通讯接口，可以通过 PC 机实时监控；

8) 标准模块化设计，缩短交付周期，同时提高了使用的可靠性和可维护性。

6.电气连接安装
6.1 有源电力滤波器电气连接流程图

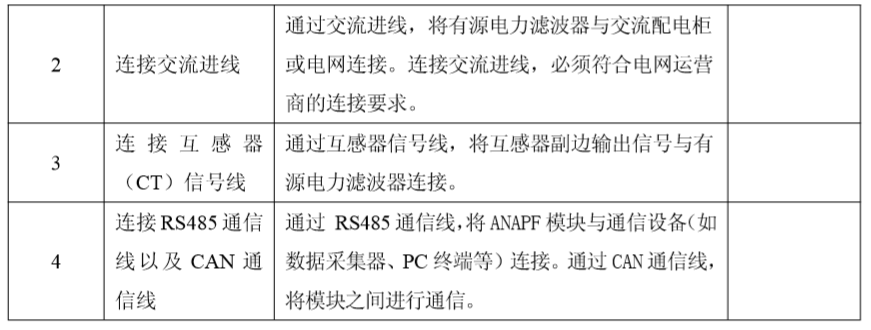

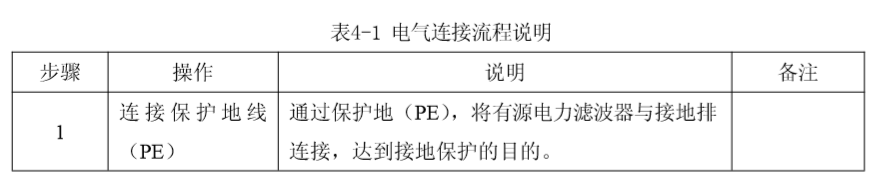

ANAPF 整机电气流程图具体说明见表 4-1：

6.2 电流互感器信号线的连接
推荐使用的电流互感器信号线缆要求为：低烟、无卤、阻燃，2.5mm2。
操作步骤：

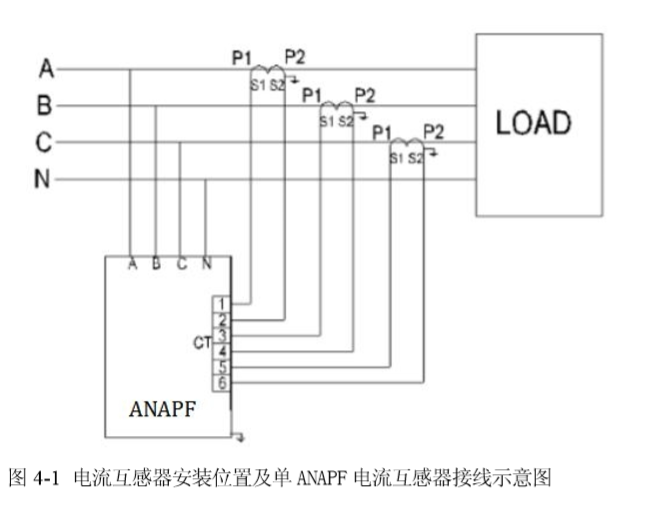

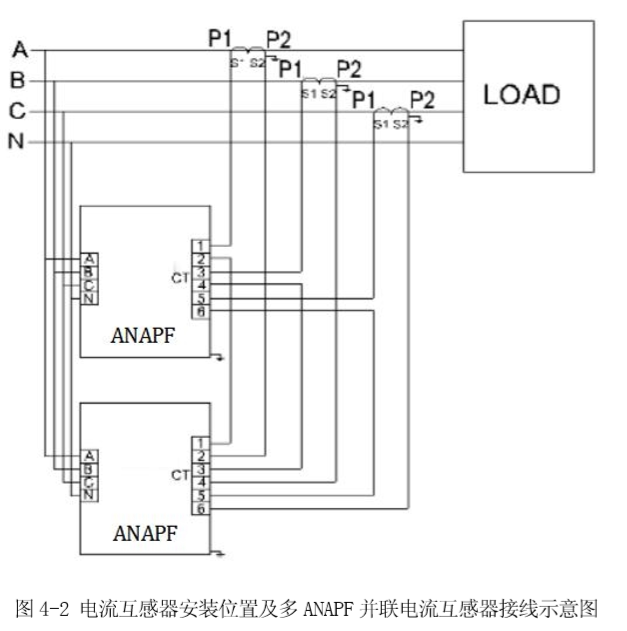

步骤 1 将电流互感器安装于配电系统中，如图 4-1、4-2 所示。

步骤 2 将电流互感器信号线的绝缘层剥去 7mm 长度。

步骤 3 用一字螺丝刀，依次松开配合插座中各个插孔的螺钉，并将各线缆芯插入对应插孔中，再紧固各个螺钉。

注 ：
① 主 回 路 接 线 应 保 证 电 网 相 序 与 补 偿 器 相 序 一 致 ， 否 则 补 偿 器 可 能 不 能 正 常 工 作 。
② 每 只 互 感 器 的 S1 、 S2必 须 与 相 应 标 号 的 端 子 对 应 ， 严 禁 二 次 侧 开 路 。 如 违 反 本 条 可 能 会 引 起 互 感 器 烧 毁 。
③ 1 — — 6表 示A相 的 S1 、 S2 ， B相 的 S1 、 S2 ， C相 的 S1 、 S2 。
7.ANAPF在其它行业的应用

轨道交通

城市轨道交通存在大量荧光灯、UPS电源、变频器及软启动装置，均会产生大量谐波，使得电力系统正弦波畸变，电能质量降低。谐波进行综合治理，给交通安全、顺畅带来保障。

类似行业案例：、山东日照机场、南海三沙市机场、吉林站西广场交通枢纽等。

医院

医院行业主要是核磁共振机、CT机等设备会产生大量谐波，大量先进医疗设备对供电电源的谐波质量要求非常高，如果不进行治理，很可能造成检测数据误差大，设备之间干扰不能正常工作，造成严重的医疗事故。谐波治理后，降低了用电隐患。

类似行业案例：陕西榆林第一人民医院、上海第二康复医院、滁州市第二人民医院、安徽六安第六人民医院等。

冶金

冶金行业中大量使用了电弧炉、加热炉、轧机等，这些负载不仅容量大，而且大部分为感性负荷，在不使用无功补偿装置的情况下，功率因数极低，且产生大量畸变的谐波，严重危害电力系统的安全运行和电气设备安全经济地运行。

类似行业案例：江苏省镔鑫特钢材材料有限公司、宇东能源化工基地等。

体育馆、演播厅

体育馆、演播中心这类场所，主要就是大量舞台灯光、LED屏幕、高杆灯等设备产生谐波。使得电能质量变差，及时进行谐波治理可保障设备本身的使用效果，给用电带来保障。

类似行业案例：苏州澹台湖会议中心、广州文化宫、武汉市教育电视台演播厅、岳阳市奥体中心及游泳馆等。
