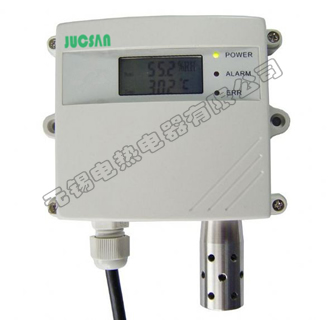

JCJ175A一体式温湿度变送器为壁挂式带LCD现场显示的高性能温湿度变送器。产品所配传感器均为国际大厂原装进口，产品性能和质量有保障，适用于各种环境的温湿度测量。JCJ175温湿度变送器可选配RS485通讯接口，以实现多点温湿度的数据采集与通讯，标准的modbus通讯协议为用户的后期的软件处理带来了更大方便，可通过各种编程语言或主流组态软件来完成数据分析与管理。
JCJ175A一体式数显温湿度变送器在外形与结构上充分吸收和借鉴了国外同类产品的先进设计理念，达到了产品外形设计精美，产品结构科学、合理，产品综合性能优异等多方面的理想效果，同时突出产品的经济实用性、性价比高等诸多特点。
主要特点：
◆性能优异，测量精度高，适用于各种环境的温湿度测量
◆标准化设计，外形美观、结构科学，墙面安装，拆装方便
◆传感器安置于变送器外面，有利于提高测量精度和使用的便捷性
◆提供两路标准模拟信号输出
◆配有LCD液晶显示和标准RS485通讯接口（为用户省去了数字仪表和数据采集器）
◆可选配温湿度报警输出（1-4路可选）
典型应用：
智能楼宇 电信机房 制药行业、中央空调系统 档案馆 图书馆 洁净室 工业厂房 仓储、超市等需要温湿度测量的各种场所
主要技术指标：
项 目
|
参数说明
| ||
|
工作电源
|
（0~5）VDC输出时，24VDC（12-24VDC）； （0~10）VDC输出时，24VDC（15-24VDC）； (4~20)mA输出时，12VDC
| ||
|
信号输出
|
2路(0~5)VDC 2路(0~10)V 2路 三线制(4~20)mA
| ||
|
显示方式
|
双排LCD显示
| ||
|
数字接口
|
Modbus RS485 接口
| ||
|
报警输出
|
温度上、下限报警，湿度上下限报警，无源常开
| ||
|
|
温 度
|
湿 度
| |
|
测量范围
|
0℃~50℃ (默 认) -20℃~60℃
|
0 -RH
| |
|
测精度
|
25℃时，±0.4℃
|
25℃时，±2% RH (20%-90%RH) 无结露
| |
|
25℃时，±0.5℃
|
25℃时，±3%RH (20%-90%RH) 无结露
| ||
|
显示分辨率
|
0.1℃-
|
0.1%RH-
| |
|
稳定性
|
±0.1℃
|
±1%RH /每年
| |
|
工作环境
|
变送电路部分：温度：-20-60℃, 湿度：10%RH~80%RH
| ||
|
触点负载
|
1A/30VDC 0.5A/125VAC
| ||
|
负载能力
|
电压型： ≥1KΩ 电流型：≤400Ω
| ||
|
外壳特性
|
PC/ABS 防火材料
| ||
|
保护等级
|
IP54
| ||
|
功 率
|
≤1.6W
| ||
|
外形尺寸
|
宽 X 高 X厚=117×86×56mm
| ||
产品外形图：
接线示意图：
信号输出说明
| |
|
电压信号输出（0-5VDC或0-10VDC）
|
三线制电流信号输出（4-20mA）
|
|
端子5---------电源地（黑色） 端子6---------湿度输出（绿色 端子7---------温度输出（黄色） 端子8---------电源正（红色）
|
端子5------------电源地（黑色） 端子6------------湿度输出（绿色） 端子7------------温度输出（黄色） 端子8------------电源正（红色）
|
|
数字通信（RS485）
|
继电器输出（公共端：端子9和端子10）
|
|
端子5---------电源地（黑色） 端子6---------A+（绿色） 端子7---------B-（黄色） 端子8---------电源正（红色）
|
温度上限常开/常闭----端子11/端子12 温度下限常开/常闭----端子13/端子14 湿度上限常开/常闭----端子15/端子16 湿度下限常开/常闭----端子17/端子18
|
产品选型：
JCJ175A口口C口口T口 H口 JCJ175A温湿度变送器选型表
| ||||||
|
JCJ1175A
|
| |||||
|
|
口
|
输出信号：A=(4-20)mA V5=(0-5)V V10=(0-10)V R=RS485
| ||||
|
|
口
|
N=无LCD显示 Y=有LCD显示
| ||||
|
|
C口
|
温度报警输出：0=无报警 1=温度上限 2=温度下限
| ||||
|
|
口
|
湿度报警输出：0=无报警 1=湿度上限 2=湿度下限
| ||||
|
|
T口
|
温度范围： 0=0-50℃ 1=-20-60℃ 2=用户指定
| ||||
|
|
H口
|
湿度精度： 1=±3% RH 2=±2% RH
| ||||
