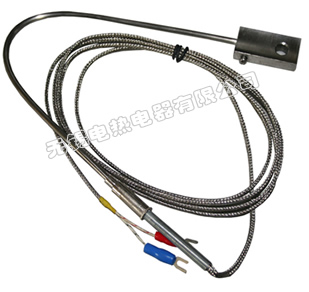

JCJ100TTM贴片式温度传感器主要用于测量物体表面的温度，贴片式温度传感器通过螺钉或其它固定方式将传感器贴在物体表面，实现较理想的测温效果。此款温度传感器通过配合不同类型的热电阻、热电偶可以测量各种范围的温度。
技术参数
铂热电阻：Pt100、Pt500、Pt1000 测温范围：（-200～400）℃
精度等级：A级±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃ 注：|t|为实测温度的绝对值。
热电偶：K型偶（0-900℃）等
精度等级：II级
测温方式：接触式测温
产品外形及结构图如下所示：
产品型号
|
产品外形图（整图）
|
贴片部分外形图
|
|
JCJ100TTM
|
|
|
|
贴片外形尺寸图
|
| |
|
贴片传感器默认规格参数（适用于250℃内的热电阻信号或0-600℃热电偶）
| ||
|
长度（L）=40mm 宽度（W）=20mm 厚度（D）=10mm 固定孔直径=8 mm 探头直径D=6 mm 探头长度：对于热电偶信号超过100℃时，就要将探头做到足够长，以便温度降到100℃内。
| ||
|
备注说明
| ||
|
1、对于测量高于250℃的热电阻信号（Pt100、 Pt1000等），探头直径 D=8mm 贴片厚度=12mm 2、对于测量高于600℃的热电偶信号（K、E等），探头直径 D=8mm 贴片厚度=12mm 3、对于特殊的测温要求，可以定制贴片传感器的外形尺寸及固定孔和传感器的直径等参数
| ||
贴片式温度传感器选型
| |||||||||||||
|
JCJ100TTM
|
|
备注说明
| |||||||||||
|
|
口
|
P0=Pt100 P1= Pt1000 P5=Pt500 K=K偶 9=指定
|
传感器类型
| ||||||||||
|
|
T口
|
0=0～80 1=-50～100 2=-50～150 3=-50～200 4=-50～300 5=-50～400 6=-50～500 7=-0～600 8=-0～800 9=指定
|
温度范围(℃) 温度高于500度只能选 热电偶
| ||||||||||
|
|
口
|
A=A级 B=B级 对于热电偶默为II级
|
传感器精度
| ||||||||||
|
|
C口
|
1=SUS321(默认) 4=SUS304
|
贴片材质
| ||||||||||
|
|
1
|
长度（L）=40mm 宽度（W）=20mm 厚度（D）=10mm 固定孔直径=8 mm 探头直径D=6 mm
|
贴片外形尺寸 默认规格1
| ||||||||||
|
2
|
长度（L）=40mm 宽度（W）=20mm 厚度（D）=12mm 固定孔直径=8 mm 探头直径D=8 mm
|
默认规格2
| |||||||||||
|
3
|
长度（L）=mm 宽度（W）=mm 厚度（D）=mm 固定孔直径=mm 探头直径D=mm
|
用户指定 贴片外形尺寸
| |||||||||||
|
I
|
1=50mm 2=100 3=150mm 4=200 5=300 6=500 7=1000 9=指定
|
探头长度 指露在贴片外面部分的长度
| |||||||||||
|
L口
|
1=100 2=200 3=300 5=500 10=1000 30=3000 50=5000 9=指定
|
引线长度(mm)
| |||||||||||
|
|
X口
|
3=三线制 4=四线制 对于热电偶为两线
|
引出线采用线制
| ||||||||||
|
|
口
|
1=聚氯乙烯PVC（-20～80℃） 2=聚氨酯TPU （-50～100℃） 3=硅橡胶 （-60～200℃） 4=四氟绕包（-50～250℃） 5=云母绕包 （-80～500℃）
|
引线材质 “（）”内为引线常用温度范围
| ||||||||||
|
|
口
|
0=无屏蔽层（默认） 1=有屏蔽层
|
是否配屏蔽层
| ||||||||||
|
|
口
|
0=无护套 1=有护套
|
线缆护套
| ||||||||||
|
|
口
|
0=无 1=镀锡 3=压M4端子 9=指定
|
导线末端要求
| ||||||||||
|
|
Q
|
0=无 9=指定
|
特殊要求
| ||||||||||
|
说明：对于用户指定的参数要求，直接以数字或文字标注出来即可。 对于用户定制的产品，请在选型后，注明具体参数要求。 如选用K偶测量0-900，贴片规格长度（L）= 100mm 宽度（W）= 50mm 厚度（D）=20mm 固定孔直径= 8mm 探头直径D=12mm ，探头长度500mm,引线长度2000mm 则型号为：JCJ100TTMKT9C13L9（0-900℃，贴片规格长度（L）= 100mm 宽度（W）= 50mm 厚度（D）=20mm 固定孔直径= 8mm 探头直径D=12mm ，探头长度I=500mm,引线长度L=2000mm）
| |||||||||||||
