用途
ZJ3-A系列快速中间继电器(以下简称继电器)用于电力系统二次回路继电保护和自动控制线路中，作为增加保护和控制触点数量和触点容量。
技术参数
额定工作电压:220V、110V、48V、24V
额定工作电流:0.25A、0.5A、IA2A、4A
额定保持电流:0.25A、0.5A、IA、2A、4A
动作值:电压型继电器的动作电压为50~70%的额定电压值，电流型继电器的动作电流不大于80%额定电流·保持值:电压保持时不大于70%额定电压;电流保持时不大于80%额定电流。
返回值:不小于额定值的5%
动作时间:不大于7ms。
功率消耗:不大于8W
触点容量:在电压不超过250V，电流不超过5A，时间常数为50.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W、输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。
介质强度:产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50H的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
快速中间继电器ZJ3-1B DC220V 带板前接线底座
快速中间继电器ZJ3-4A 220V 1A 板后接线
快速中间继电器ZJ3-2A 220V 板后接线
快速中间继电器ZJ3-1A 220V 板后接线

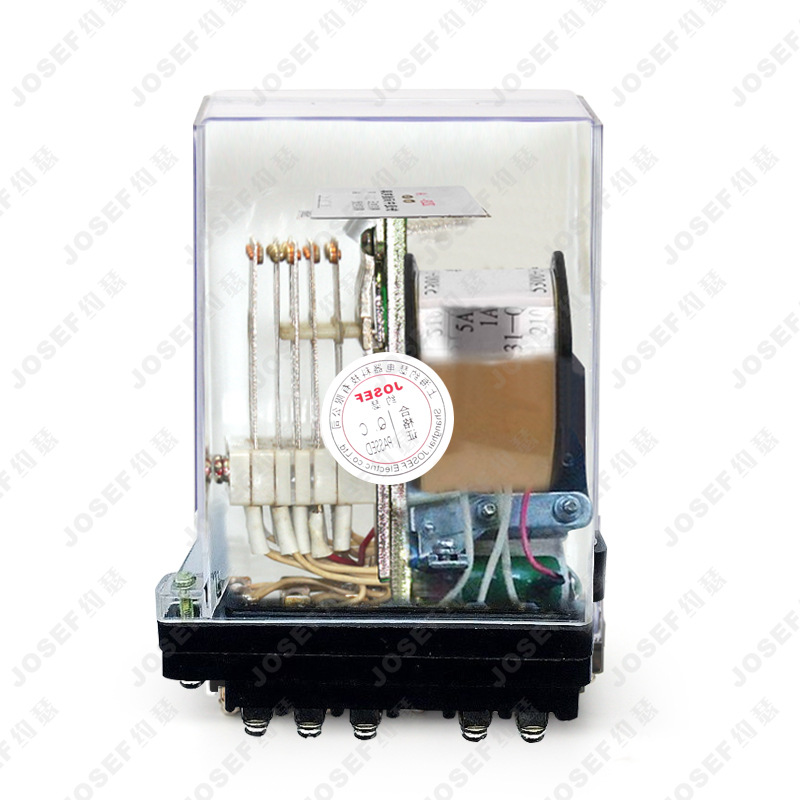

快速中间继电器ZJ3-5B 220VDC. 1A
