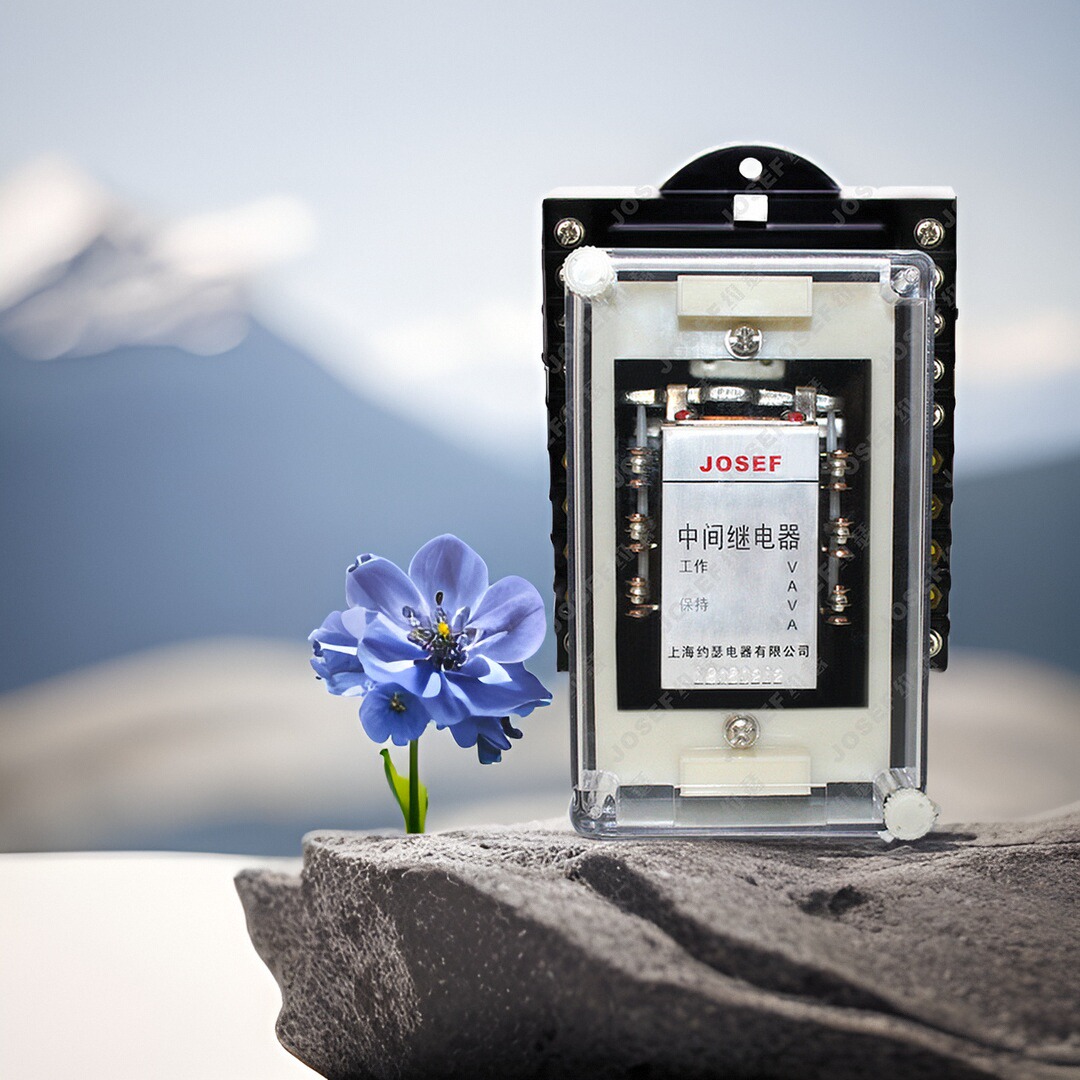

JOSEF约瑟 用于港口、水运、铁路 中间继电器 DZS-249

　　DZS-249中间继电器是一种带延时的电磁式中间继电器，主要用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。该继电器具有阀型电磁式结构，其动作原理是当中间继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

　　DZS-249中间继电器的主要技术参数包括动作值、保持值、返回值、介质强度、热性能以及触点断开容量和接通能力。动作值是指继电器动作电压为额定电压的30%～70%，而保持值则要求保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。返回值则要求不小于额定值的5%。此外，该继电器还应能承受一定的介质强度，即各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV(有效值)、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。在热性能方面，当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃，而电流绕组则能耐受3倍额定电流，历时5s。触点断开容量和接通能力方面，DZS-249中间继电器在主触点长期允许通过电流为5A，信号触点长期允许通过电流3A的条件下，具有一定的断开和接通能力。

　　在调试DZS-249中间继电器时，需要注意继电器的动触点与静触点的间隙不小于2mm，动合触点的超行程为0.3mm～0.5mm，动合触点闭合后的压力不小于0.1N，动断触点压力不小于0.08N。调整动静触点的压力可以改变动作值及返回值。
