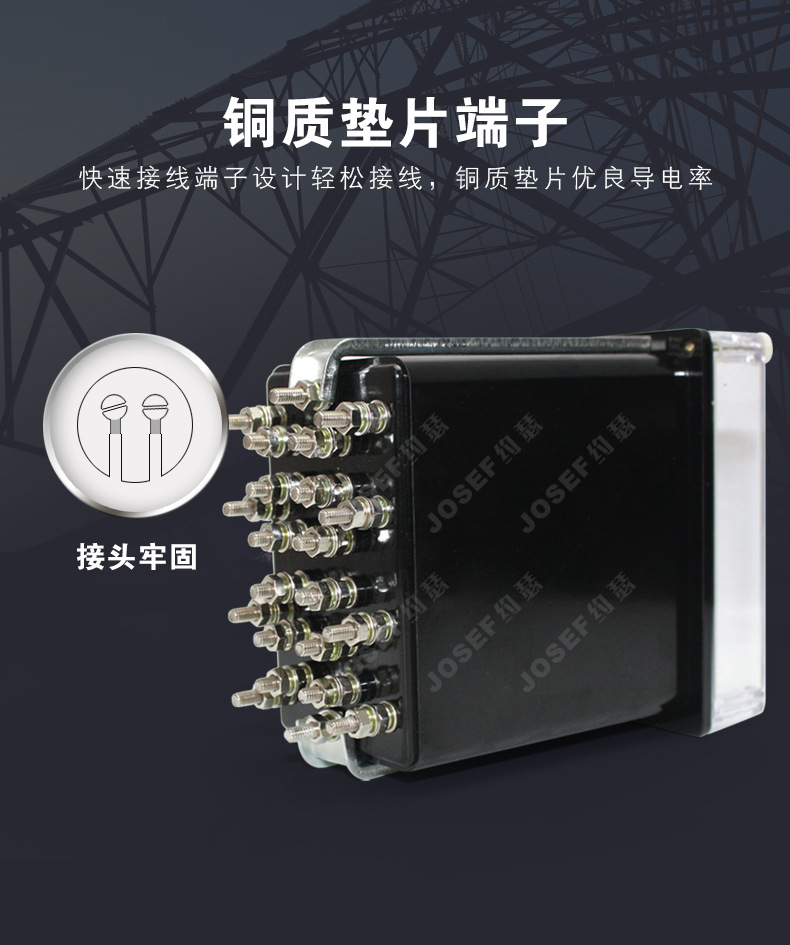

误差小精度高 JOSEF约瑟 电压继电器 DY-34/60C-TH 板前接线

　　一、用途

　　DY-20C、20D 系列电压继电器(以下简称继电器)用于发电机、变压器及输电线的电压升高(过电压保护)或电压降低(低电压闭锁)的继电保护线路中，作为启动元件。

　　二、主要技术参数

　　动作时间:过电压继电器在1.2 倍整定值时，动作时间不大于0.12s;低电压继电器在 0.5 倍整定值时，动作时间不大于0.15s:触点容量:在电压不超过 250V，电流不超过 5A，时间常数为50.75ms 的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x10“次。输出触点长期允许接通电流为5A。介质强度:产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受 2000V( 有效值50H2的交流电压历时1分钟试验无绝缘击穿或闪络现象。

　　电压继电器DY-36 220VDC 柜内底板固定式安装

　　电压继电器DY-36/60C 220VDC 柜内底板固定式

　　电压继电器DY-29C/160 40~160V 板前接线

　　电压继电器DY-48 整定电压AC160V,凸出式板 前接线，2闭点1开点

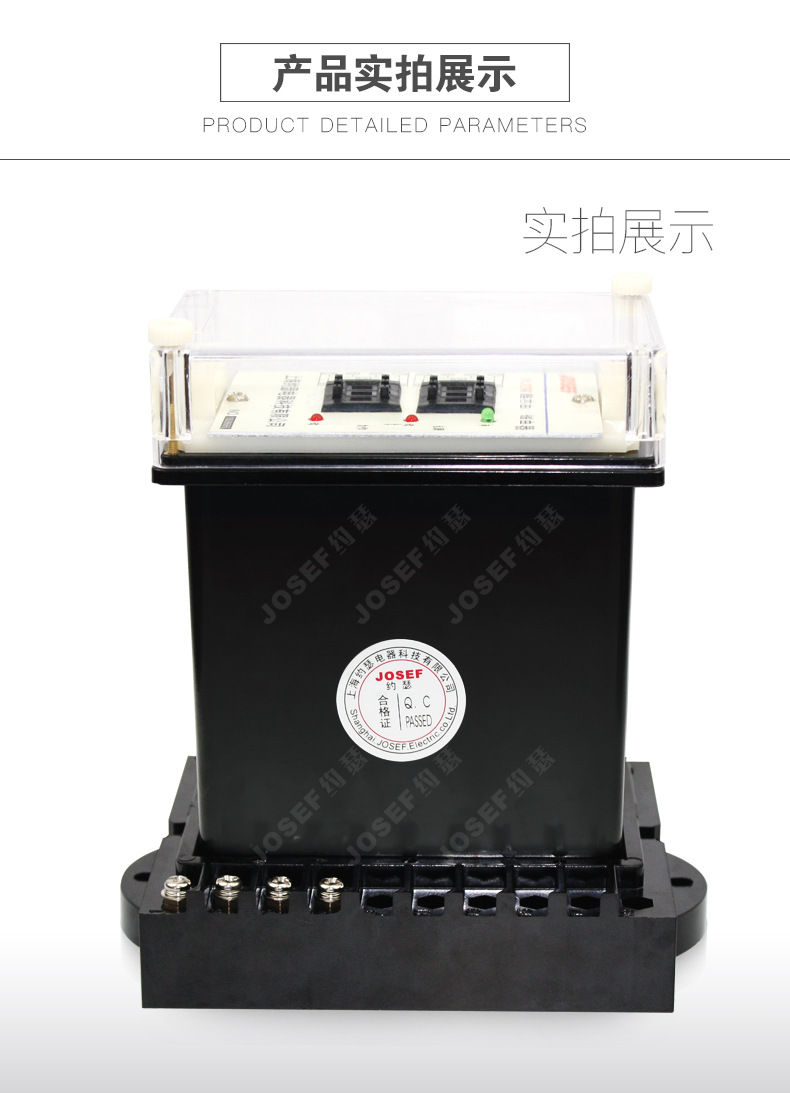

　　电压继电器DY-34/60C 板前接线带座

　　电压继电器DY-28C 整定电压AC160V，凸出式板前接线

　　静态无源欠压继电器DY-38G(X) 整定范围19-180V 触点形式：一常开二常闭 导轨安装

　　电压继电器DY-32 板前带座

　　电压继电器DY-33/60C 15～60V 板后接线

　　电压继电器DY-32/62C 60V 定值15V 板前接线

　　电压继电器DY-37 电压整定范围 40-160V，板前接线

　　电压继电器DY-54/32-132V

　　电压继电器DY-38 整定电压范围：12~48V 触点形式 一常开 两常闭

　　低电压继电器DY-28C/160

　　电压继电器DY-34 100VAC 15~30V 板后接线

　　电压继电器DY-54G 33~132V 导轨安装

　　电压继电器DY-24C/60C

　　电压继电器DY-36 80~320V 带底座

　　低电压继电器DY-110 安装方式：板前接线， 工作电压：AC220V，

　　电压继电器DY-34/60CG 欠压型 15-100V 带两副常闭接点

　　电压继电器DY-23C、D型，额定电压200V,50~200V

　　电压继电器DY-35，额定电压48V,12~48V，含底座

　　电压继电器DY-32/200 50~200V 板前带座

　　电压继电器DY-31/200 板前接线

　　订货须知：订货时须注明型号规格、结构形式代号、接线方式、数量及其它要求。上海约瑟继电器事业部.
