JOSEF约瑟 低电压继电器 DY-110 安装方式板前接线， 工作电压AC220V

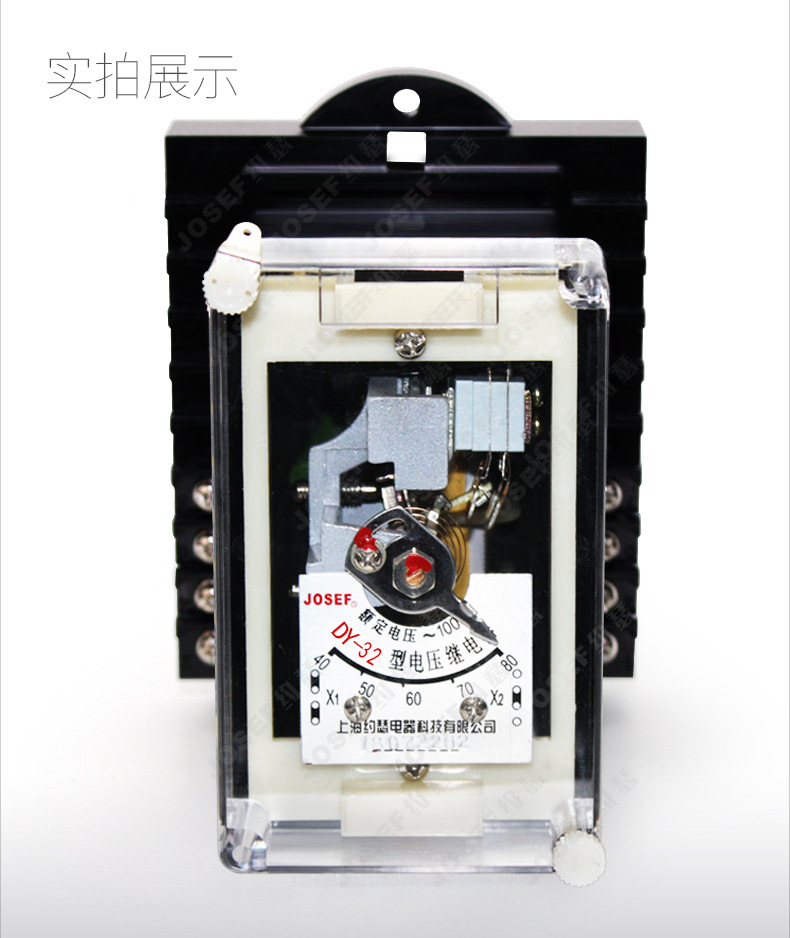

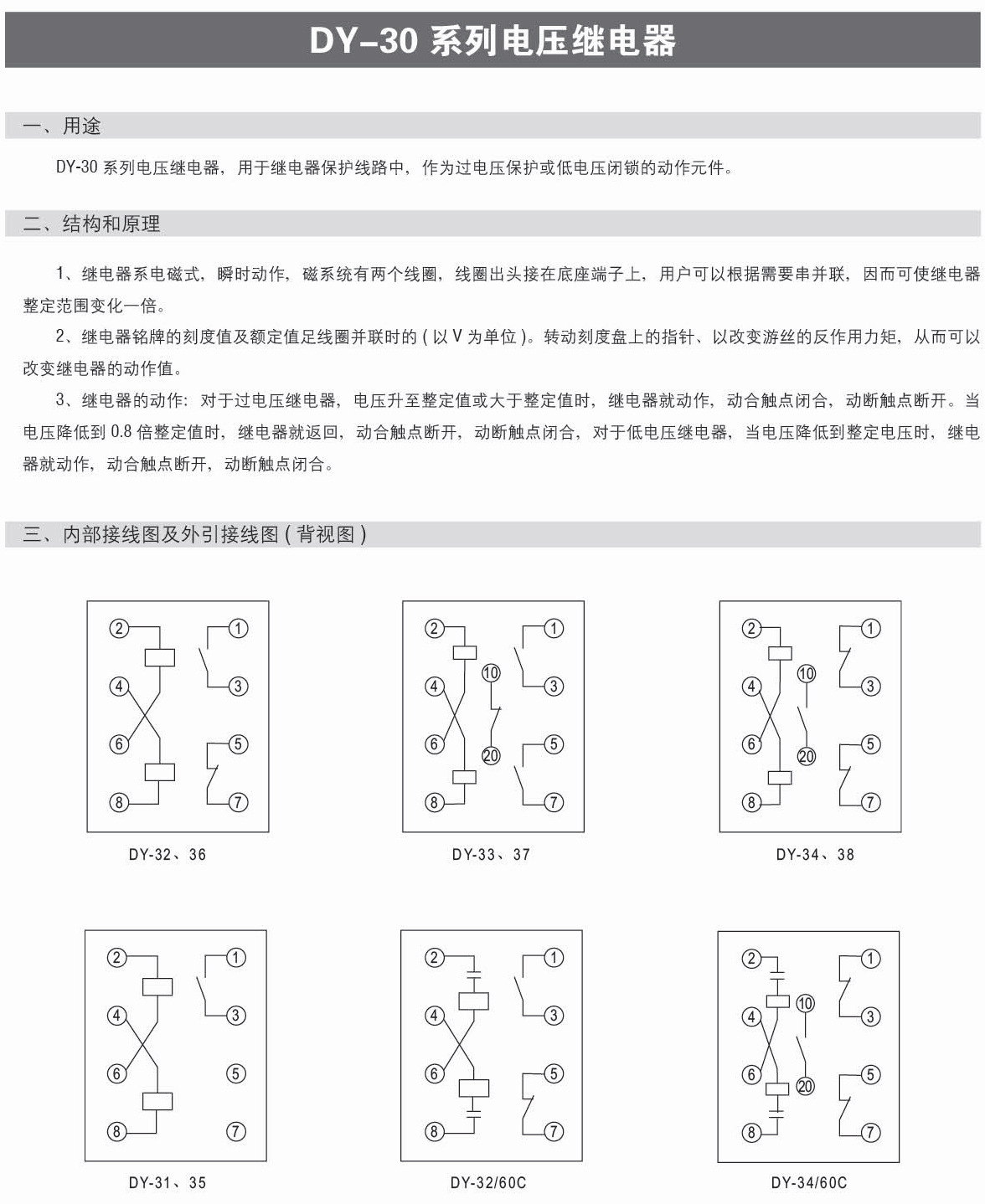

　　一. 用途

　　DY系列电压继电器，用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。

　　工作原理

　　继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

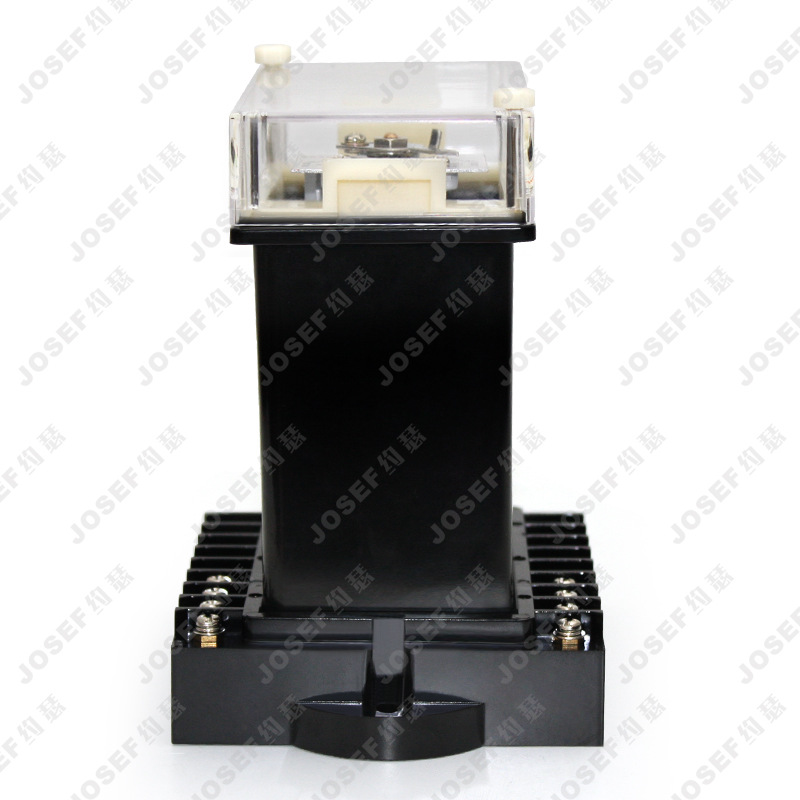

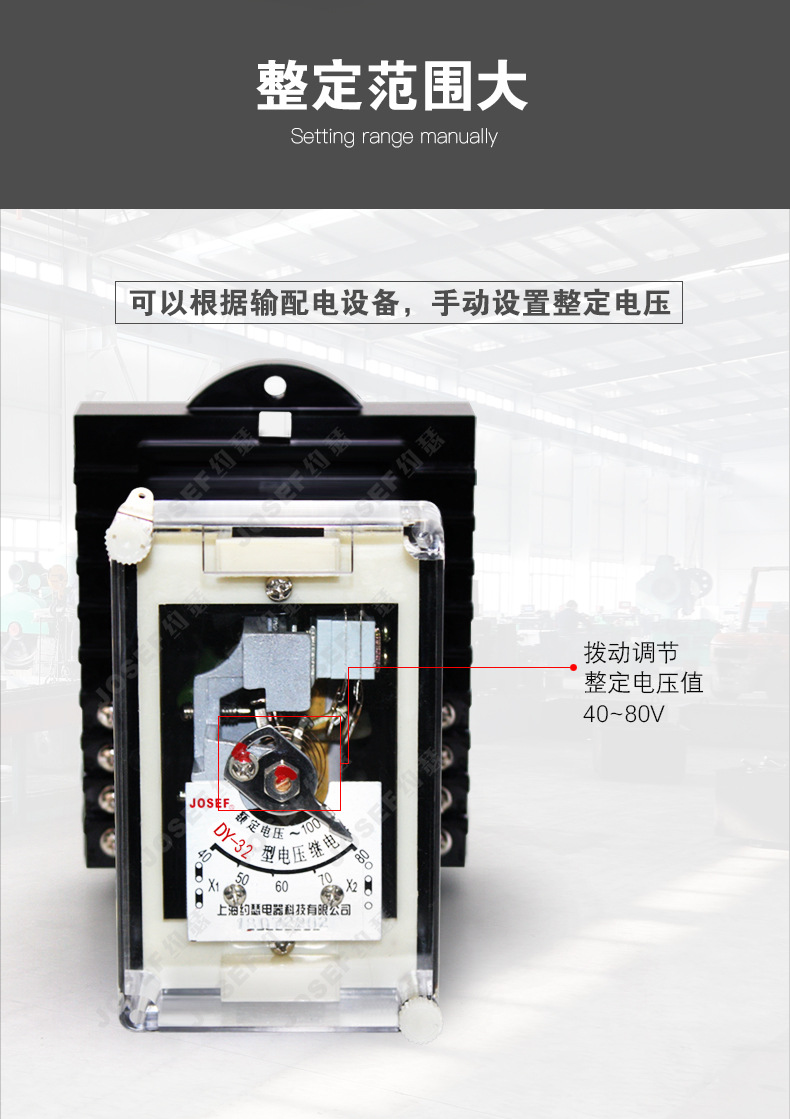

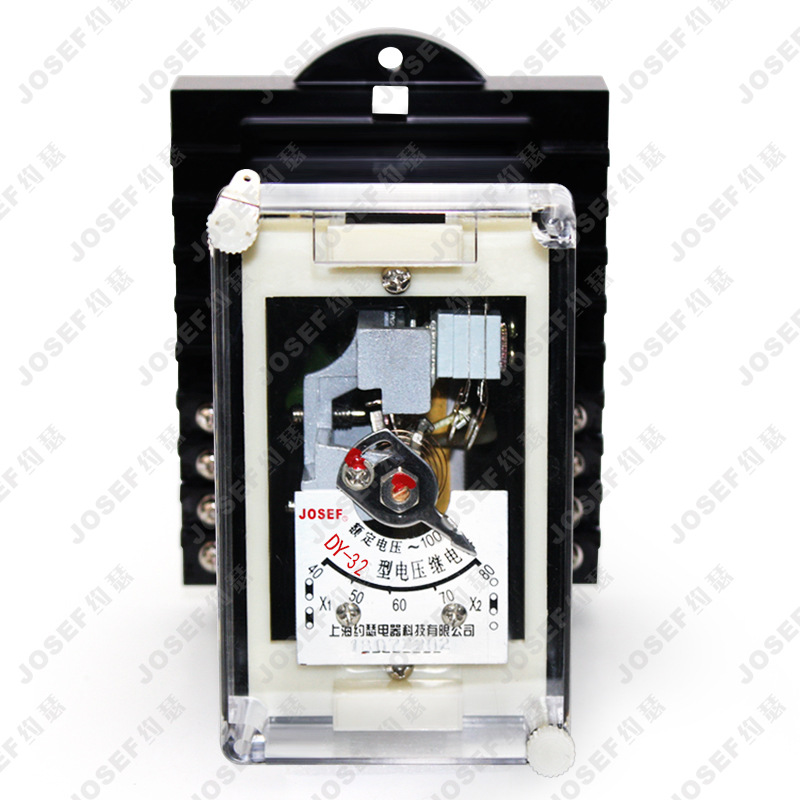

　　继电器的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

　　继电器的动作：对于过电压继电器，电压升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电压降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合

　　二. 技术参数

　　DY-32 / 60C、DY-34 / 60C规格为长期热稳定（具有内附串联电容）电压继电器。

　　● 继电器刻度极限误差：不大于6%。

　　● 动作值的变差：不大于6%。

　　● 对于DY-31、32、33、34电压继电器的返回系数不小于0.8；DY-35、36、37、38低电压继电器的返回系数不大于1.25。

　　动作时间

　　●对于过电压继电器

　　在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值动作时间不大于0.04s。

　　● 对于低电压继电器

　　当继电器的工作电压为0.5倍整定电压时，动作时间不大于0.15s。

　　● 功率消耗：在*小整定值处，继电器的线圈所消耗的功率不超过20VA。

　　● 当周围介质温度为+40℃时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而线圈的温升不大于65℃。

　　● 寿命：继电器电寿命500次，机械寿命为5000次。

　　使用维护

　　● 继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏：如动片碰到磁板，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在*整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原平衡位置直到止档，然后进行必要的调整和整定。

　　● 继电器在重新调整时，必须保证。

　　● 可动系统的轴向活动量在0.15～0.3mm之间。

　　● 动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。

　　● 具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。

　　● 当指针由*刻度值旋向*终刻度值时，游丝各圈不得相碰。

　　● 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。

　　● 静触点和限制片之间的距离应不大于0.3mm。

　　● 在调整继电器的动作值时，*小整定值的调整主要是改变游丝反作用力的大小，*大整定值的调整，主要是改变动片和磁板间的气隙等。

　　● 不宜润滑继电器轴和轴承。

　　● 不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。
