用于核电厂 JOSEF约瑟 防跳中间继电器 JZB-115 DC220V DC1A

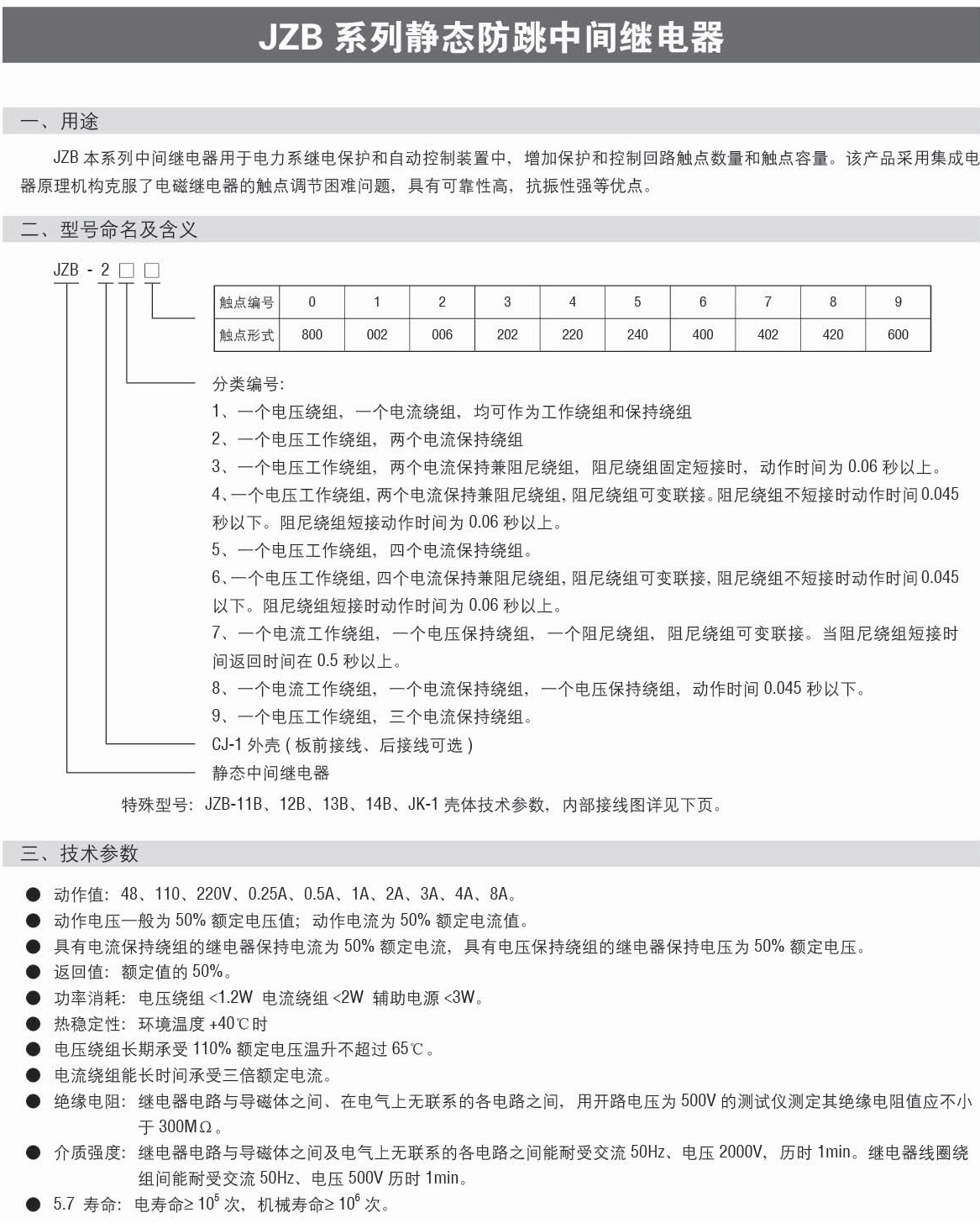

　　用途

　　JZB 本系列中间继电器用于电力系继电保护和自动控制装置中，增加保护和控制回路触点数量和触点容量。该产品采用集成电器原理机构克服了电磁继电器的触点调节困难问题，具有可靠性高，抗振性强等优点。

　　分类编号:

　　1、一个电压绕组，一个电流绕组，均可作为工作统组和保持绕组

　　2、一个电压工作绕组，两个电流保持绕组

　　3、一个电压工作绕组，两个电流保持兼阻尼绕组，阻尼绕组固定短接时，动作时间为 0.06 秒以上。

　　4、一个电压工作绕组,两个电流保持兼阻尼绕组,阻尼绕组可变联接。阻尼绕组不短接时动作时间0.045秒以下。阻尼绕组短接动作时间为 0.06 秒以上。

　　5、一个电压工作绕组，四个电流保持绕组。

　　6、一个电压工作绕组,四个电流保持兼阻尼绕组,阻尼绕组可变联接,阻尼绕组不短接时动作时间0.045以下。阻尼绕组短接时动作时间为 0.06 秒以上。

　　7、一个电流工作绕组，一个电压保持绕组，一个阻尼绕组，阻尼绕组可变联接。当阻尼绕组短接时间返回时间在 0.5 秒以上。

　　8、一个电流工作绕组，一个电流保持绕组一个电压保持绕组，动作时间 0.045 秒以下。

　　9、一个电压工作绕组，三个电流保持绕组CJ-1外壳(板前接线、后接线可选)

　　技术参数

　　动作值:48、110、220V、0.25A、0.5A、1A、2A、3A、4A、8A.

　　动作电压一般为 50% 额定电压值;动作电流为 50% 额定电流值。

　　具有电流保持绕组的继电器保持电流为 50% 额定电流，具有电压保持绕组的继电器保持电压为 50% 额定电压。

　　返回值:额定值的 50%。

　　功率消耗:电压绕组<1.2W 电流绕组<2W辅助电源 <3W。

　　热稳定性:环境温度 +40℃时

　　电压绕组长期承受110% 额定电压温升不超过 65℃.

　　电流绕组能长时间承受三倍额定电流。

　　绝缘电阻:继电器电路与导磁体之间、在电气上无联系的各电路之间，用开路电压为500V的测试仪测定其绝缘电阻值应不小于300MΩ.

　　介质强度:继电器电路与导磁体之间及电气上无联系的各电路之间能耐受交流50H2、电压2000V，历时 1min。继电器线圈绕组间能耐受交流 50HZ、电压 500V 历时1min。

　　寿命:电寿命210”次，机械寿命>10次
