　　一、产品概述

　　在直流汇流柜、交流配电柜、储能系统中需要安装直流仪表、交流仪表来实时监测发电、储能系统的电压、电流、功率等电参量，以保证系统的可靠稳定运行。为了实时掌握储能集装箱的交直流用电情况，需要在交流配电柜中安装导轨式储能峰平谷计量电能表，提供电压、电流、功率、电能等全电量监测，并能够对监测参数进行过载报警设置。

　　储能峰平谷计量电能表，是主要针对电力系统，工矿企业，公用设施的电能统 计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常 见电力参数测量及电能计量及考核管理，提供上 48 月的各类电能数据统计。具有 2~31 次分 次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信"和“"功能， 并具备报警输出。带有 RS485 通信接口，可选用 MODBUS-RTU 或 DL/T645 协议。该电力 仪表可广泛应用于各种控制系统，SCADA 系统和能源管理系统中。

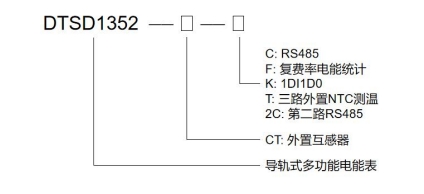

　　二、产品型号

　　三、技术指标

　　1、 有功精度：0.5S级，无功精度：2级，电压、电流精度：0.2级；

　　2、 电压规格：3×100V、 3×380V、3×57.7/100V、 3×220/380V；

　　3、 电流规格：3×1(6)A（经互感器接入），3×10(80)A（直接接入）；

　　4、 工作温度：-25℃~+55℃

　　5、 相对湿度：≤95℅（无凝露）

　　6、 支持2路独立485通讯，Modbus RTU规约/DL/T645-07规约可自适应，两路485可独立设置，亦可使用不同协议；波特率1200bps-19200bps可设，奇偶校验位可设；

　　7、 支持1DI1DO开关量输入输出；

　　8、 支持有功脉冲输出；

　　9、 外形尺寸：126*88*69，标准DIN35导轨安装；

　　四、功能要求

　　1、 支持全电力参数测量（U、I、P、Q、S、PF、F）；以及2-31次分次谐波测量；

　　2、 支持双向有功、无功电能计量，并支持两套时段表、4个时区、14个日时段、4种费率的复费率电能统计；

　　3、 支持4种需量及发生时间统计；

　　4、 支持上48月及上90日历史电能（包含各费率电能）；

　　5、 支持一路开关量输出及一路开关量输入；（选择此功能时不支持第二路485通讯）

　　6、 支持三路外置NTC测温功能，测温范围为-40℃~99℃。（选择此功能时不支持开关量和第二路485通讯）；

　　7、 液晶中文显示，背光延时关闭时间可设；液晶除显示电参量、电能值外，还可以显示当前象限、通讯状态、缺相、失压、逆向序等信息；

　　8、 支持红外通讯；

　　9、 Modbus RTU规约/DL/T645-07规约可自适应，两路485可独立设置，亦可使用不同协议；波特率1200bps-19200bps可设，奇偶校验位可设；

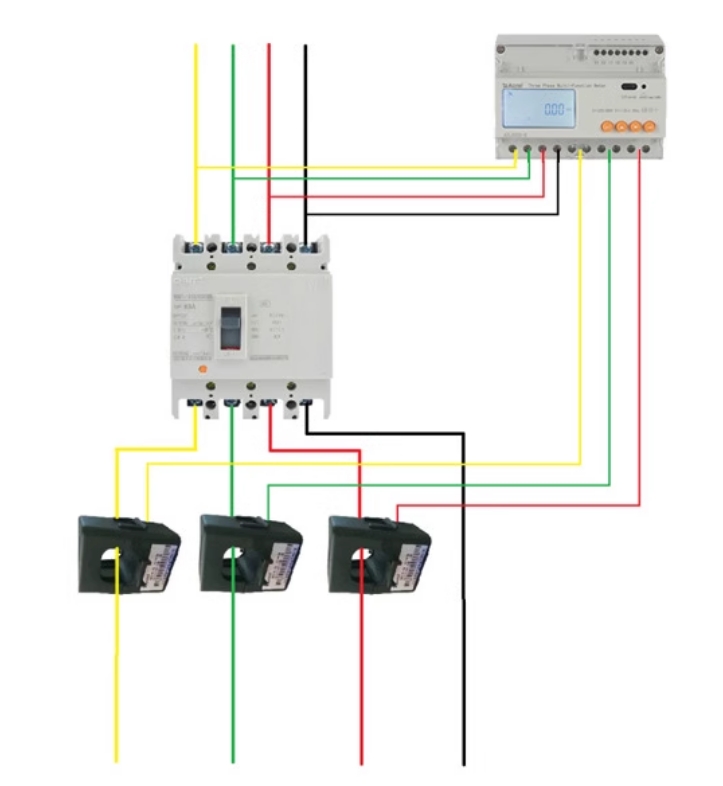

　　五、产品接线

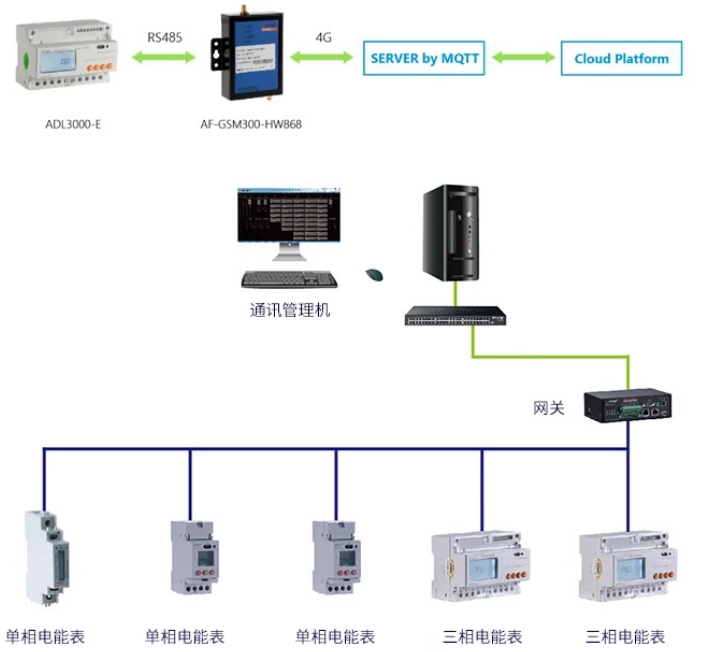

　　六、产品组网图

　　安科瑞 DTSD1352-CF 储能峰平谷计量电能表在监测记录储能设备方面是一款性能的智能电表，具有诸多显著特点和优势。

　　从功能特性来看，该电能表具备峰平谷计量功能。它能够依据不同的时段，区分峰、平、谷电价时段的用电量，为储能设备的电费结算和成本核算提供准确的数据支持。对于储能系统在不同时段的充放电电量，都能细致地进行计量和记录，助力用户清晰了解储能设备的用电情况，从而合理规划储能设备的运行策略，实现经济效益的化。

　　在监测能力上，DTSD1352-CF 电能表可实时监测储能设备的各项电参数。诸如电压、电流、功率、功率因数等重要参数，都能被准确测量和显示。通过对这些参数的实时监测，用户能够及时掌握储能设备的运行状态，一旦出现异常，可迅速定位问题并采取相应措施，保障储能设备的稳定运行。

　　其记录功能也十分强大。电能表不仅可以记录储能设备的累计用电量，还能存储历史数据。这些历史数据涵盖了不同时间段的用电信息，为用户进行数据分析和评估提供了丰富的素材。通过对历史数据的分析，用户可以了解储能设备的运行规律，优化储能设备的使用效率，提高储能系统的整体性能。

　　在通信方面，安科瑞 DTSD1352-CF 电能表支持多种通信方式，如 RS485 通信等，方便与其他设备或系统进行数据交互。能够将监测和记录的数据实时传输到监控中心，实现远程监控和管理，大大提高了管理的便捷性和效率。

　　此外，该电能表还具有高精度、高可靠性、安装方便等特点，适应多种复杂的工业环境，为储能设备的监测和记录提供了稳定可靠的解决方案
