安科瑞ADL200单向电能计量模块 实现不同区域的分项计量
一、产品概述
ADL200 单相电能计量模块主要用于计量低压网络的单相有功电能，同时可测量电压、电流、功率等电量， 并可选配 RS485 通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量 ，统计和分析 。
二、主要功能

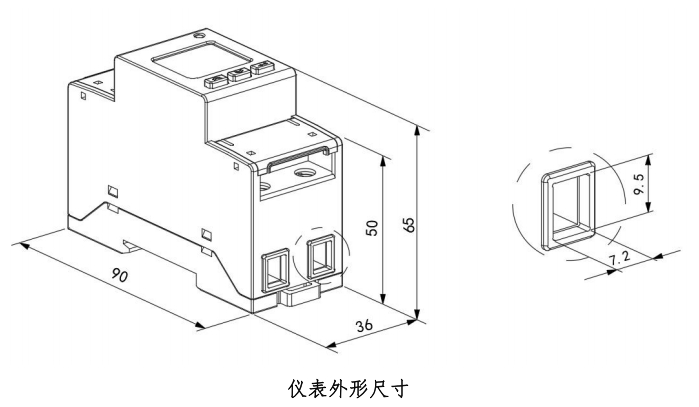

三、外形尺寸

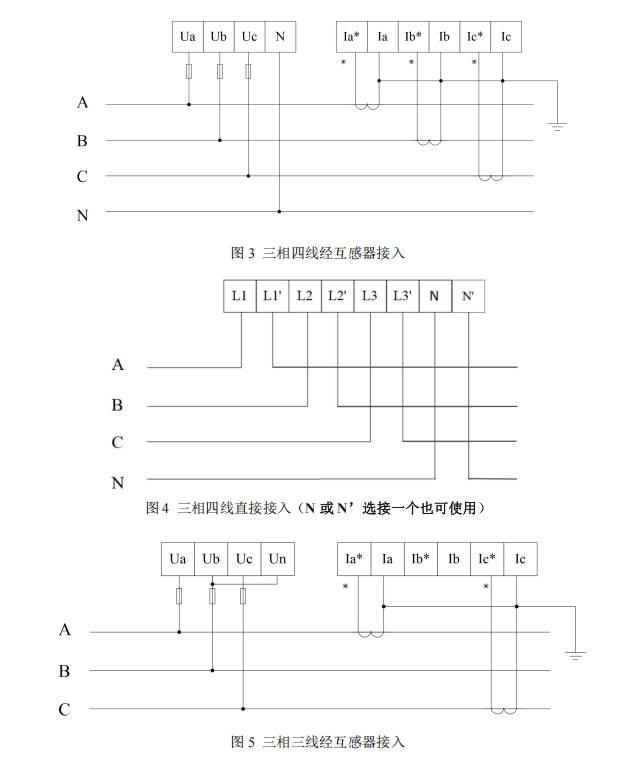

四、产品接线图
五、常见问题的诊断分析及排除方式
5.1 辅助电源故障 故障表现：仪表通电后闪烁、不亮等。
故障排除：1.检查辅助电源的接线与仪表的接线图是否一致，接线是否有松动或脱落现象； 2.使用万用表测量辅助电源输入电压值是否在仪表正常工作电压值范围内。
5.2 信号输入故障
故障表现：仪表通电后显示功率或电能计数不准。
故障排除：将仪表显示界面切换至功率（有功 P、功率因数λ）界面，检查功率显示是否为负以及功率因数 是否在 0.9-0.95 之间，后再检查电流信号线进、出线是否接反（即电流的进线一定要与仪表的 进线端一致），并与仪表上的接线图一致。
5.3 通讯故障
故障表现：仪表通电后无法与上位机正常通讯。
故障排除: 1.测量仪表通讯输出 A、B 之间的电压值应在+(4.4-4.5)V 之间； 2.检查通讯接线方式是否按照接线图要求正确接线（即仪表的通讯接线端子 A/B 要与通讯串口 A/B 相对应）；
