　　一、产品概述

　　安科瑞DTSD1352系列电能工商储防逆流电表是主要针对电力系统，工矿企业，公用设施的电能统 计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常 见电力参数测量及电能计量及考核管理，提供上 48 月的各类电能数据统计。具有 2~31 次分 次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信"和“"功能， 并具备报警输出。带有 RS485 通信接口，可选用 MODBUS-RTU 或 DL/T645 协议。该电力 仪表可广泛应用于各种控制系统，SCADA 系统和能源管理系统中。

　　二、技术指标

　　1、 有功精度：0.5S级，无功精度：2级，电压、电流精度：0.2级；

　　2、 电压规格：3×100V、 3×380V、3×57.7/100V、 3×220/380V；

　　3、 电流规格：3×1(6)A（经互感器接入），3×10(80)A（直接接入）；

　　4、 工作温度：-25℃~+55℃

　　5、 相对湿度：≤95℅（无凝露）

　　6、 支持2路独立485通讯，Modbus RTU规约/DL/T645-07规约可自适应，两路485可独立设置，亦可使用不同协议；波特率1200bps-19200bps可设，奇偶校验位可设；

　　7、 支持1DI1DO开关量输入输出；

　　8、 支持有功脉冲输出；

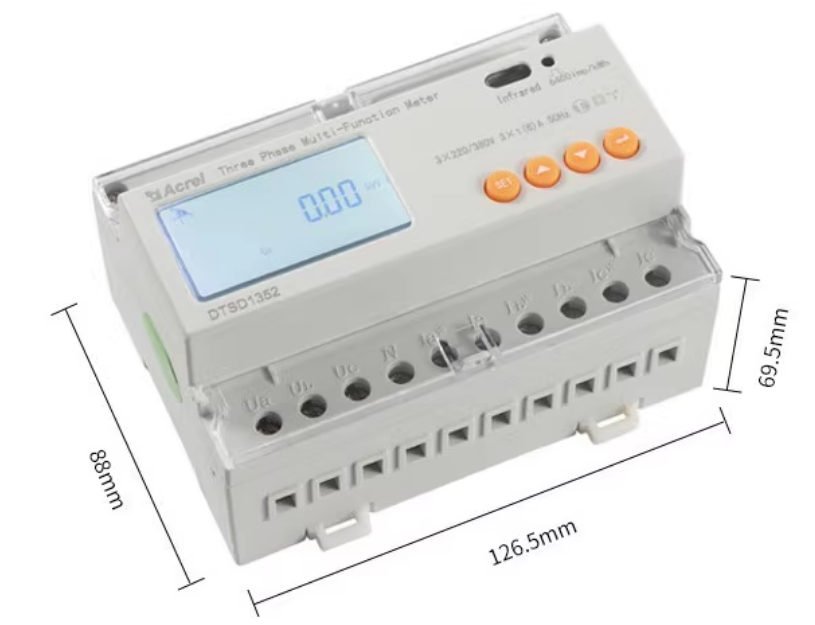

　　9、 外形尺寸：126*88*69，标准DIN35导轨安装；

　　三、功能要求

　　1、 支持全电力参数测量（U、I、P、Q、S、PF、F）；以及2-31次分次谐波测量；

　　2、 支持双向有功、无功电能计量，并支持两套时段表、4个时区、14个日时段、4种费率的复费率电能统计；

　　3、 支持4种需量及发生时间统计；

　　4、 支持上48月及上90日历史电能（包含各费率电能）；

　　5、 支持一路开关量输出及一路开关量输入；（选择此功能时不支持第二路485通讯）

　　6、 支持三路外置NTC测温功能，测温范围为-40℃~99℃。（选择此功能时不支持开关量和第二路485通讯）；

　　7、 液晶中文显示，背光延时关闭时间可设；液晶除显示电参量、电能值外，还可以显示当前象限、通讯状态、缺相、失压、逆向序等信息；

　　8、 支持红外通讯；

　　9、 Modbus RTU规约/DL/T645-07规约可自适应，两路485可独立设置，亦可使用不同协议；波特率1200bps-19200bps可设，奇偶校验位可设；

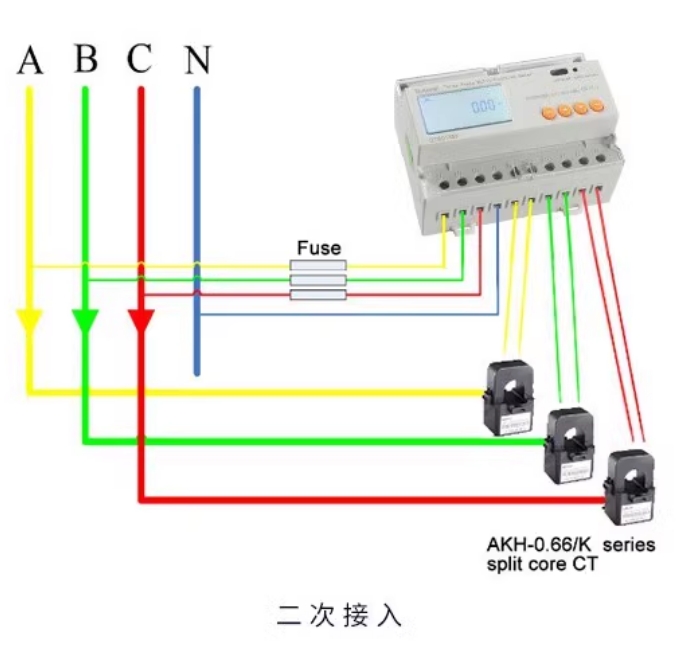

　　四、产品接线

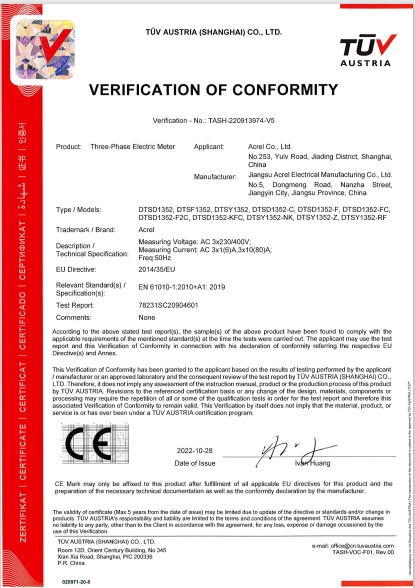

　　五、产品资质
