| 品牌 |
安科瑞 |
型号 |
DDSD1352-CT/F |
| 类型 |
单相电能仪表 |
|
一、产品概述
安科瑞DDSD1352单相电能表具有MID计量证书CE认证主要用于计量低压网络的单相有功电能，能准确测量正向有功总电能，反向计入总电能并单独累计。可实时测量电压、电流、功率等电参量，方便用户掌握用电情况。支持分时计费功能，有百年日历、时间，闰年自动切换，大可设置 3 个费率、8 时段，时段小间隔 1 分钟。电表内还能存储 3 个月的历史结算数据，电能结算日缺省设置为月末 24 时9。
二、产品功能
三、技术参数

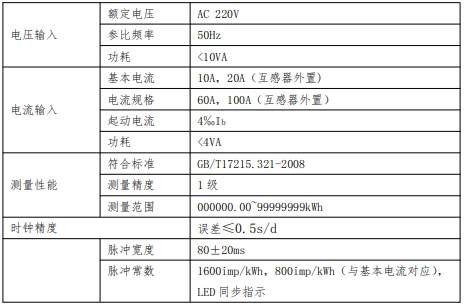

3.1、电气特性
3.2、机械特性
3.3、环境条件

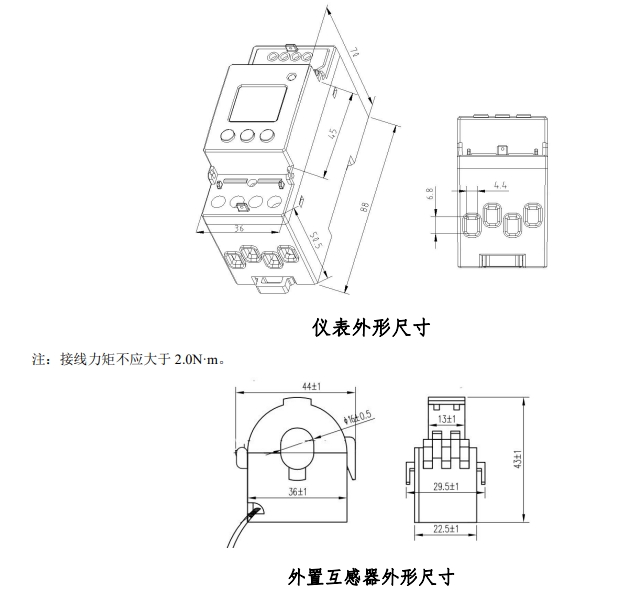

四、外形尺寸
五、常见故障及排除方式
5.1 辅助电源故障
故障表现：仪表通电后闪烁、不亮等。
故障排除：
1.检查辅助电源的接线与仪表的接线图是否一致，接线是否有松动或脱落现象；
2.使用万用表测量辅助电源输入电压值是否在仪表正常工作电压值范围内。
5.2 信号输入故障
故障表现：仪表通电后显示功率或电能计数不准。
故障排除：将仪表显示界面切换至功率（有功 P、功率因数λ）界面，检查功率显示是否为负以及功率因数是否在 0.9-0.95 之间，后再检查电流信号线进、出线是否接反（即电流的进线一定要与仪表的进线端一致），并与仪表上的接线图一致。
5.3 通讯故障
故障表现：仪表通电后无法与上位机正常通讯。
故障排除:
1.测量仪表通讯输出 A、B 之间的电压值应在+(4.4-4.5)V 之间；
2.检查通讯接线方式是否按照接线图要求正确接线（即仪表的通讯接线端子 A/B 要与通讯串口A/B 相对应）。
六、操作与显示

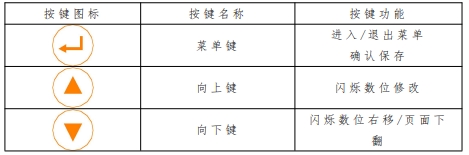

6.1 按键功能说明

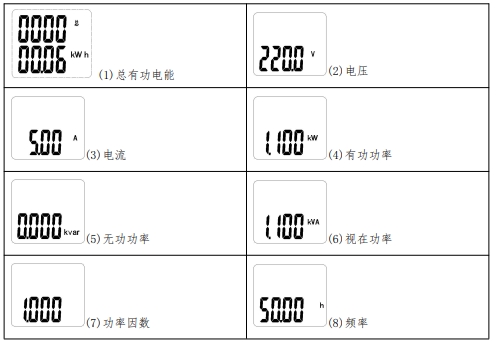

6.2 测量显示菜单
上电后显示总有功电能。可通过向下键实现翻屏显示。各显示项说明如图所示：
注：当复费率功能 F 未选用时，无(10)(11)(12)(13)(14)(15)显示项

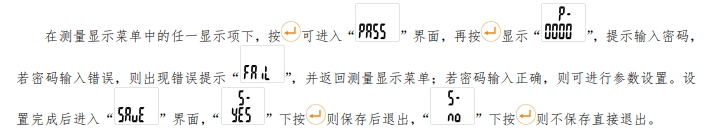

6.3 编程显示菜单
