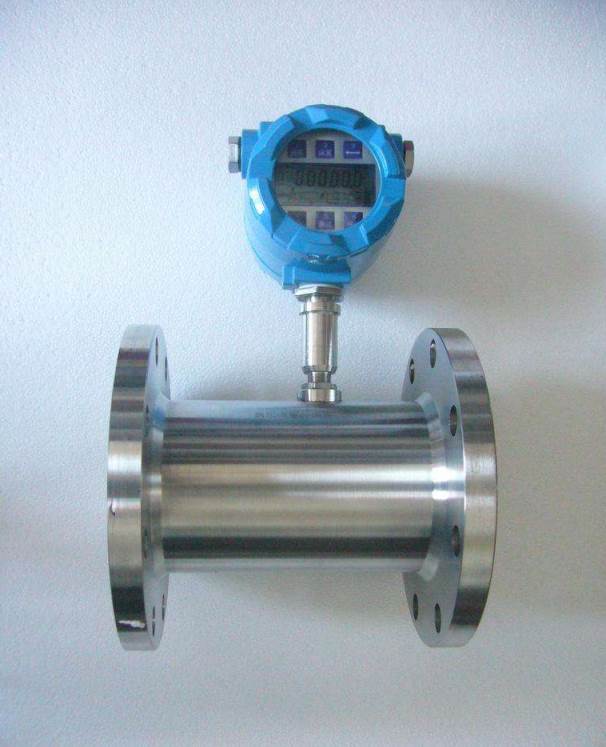

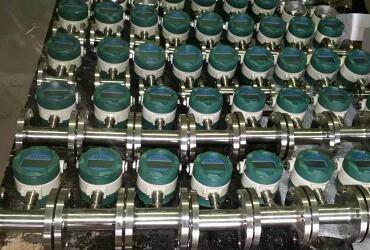

法兰式LWGY涡轮流量计 LWGY-50卡装涡轮流量计

品牌：江苏丰辉仪表有限公司

型号： LWGY-50

关键字：法兰式LWGY涡轮流量计

发布时间： 2021-05-27

价格：￥1,400.00元

立即咨询

产品信息

　　本产品具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

　　一、结构特征与工作原理：

　　1、结构特征

　　传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

　　2、工作原理

　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

　　二、技术参数：

　　执行标准：涡轮流量传感器（JB/T9246-1999）

　　仪表口径（mm)及连接方式：4、6、10、15、20、25、32、40、50、65、80采用螺纹连接

　　精度等级：±1%R、±0.5%R、±0.2%R（需特制）

　　量程比： 1:10；1:15；1:20

　　传感器材质：304不锈钢、316（L）不锈钢等

　　使用条件：

　　质温度：-20℃～+120℃

　　环境温度：-20℃～+60℃

　　相对湿度：5%～90%

　　大气压力：86Kpa～106Kpa

　　信号输出功能：脉冲信号、4～20mA信号

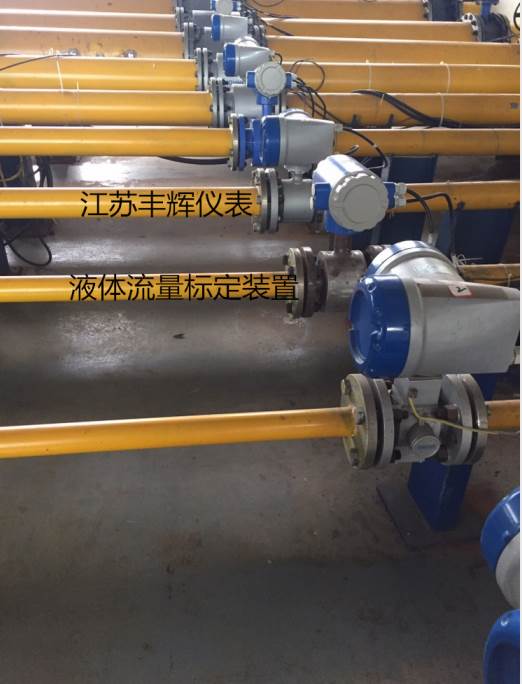

　　三、安装维护：

　　1、安装采用法兰连接、螺纹连接及夹装式；

　　2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）；

　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；

　　5、传感器露天安装时，请做好放大器插头的防水处理；

　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
