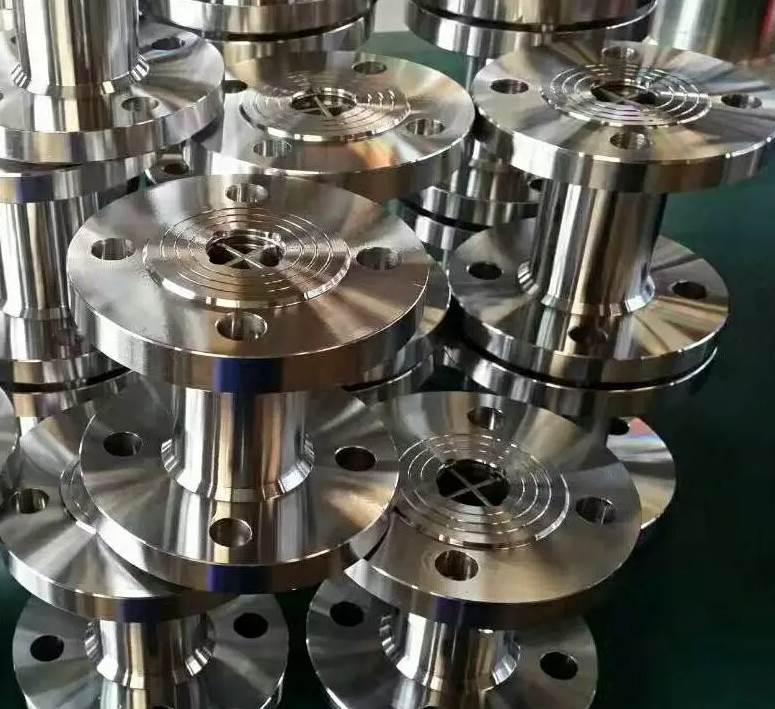

法兰式LWGY-100涡轮流量计

　　法兰式LWGY-100涡轮流量计

　　本产品具有测量精度高，反应速度快，测量范围广，价格低廉，安装方便等优点，被广泛应用于化工生产中。

　　本产品同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。

　　一、结构：

　　1.涡轮由导磁不锈钢材料制成，装有螺旋状叶片，叶片数根据直径变化而不同，2-24片不等。

　　2.涡轮的轴承一般采用滑动配合的硬质合金轴承，要求耐磨性能好。

　　由于流体通过涡轮时会对涡轮产生一个轴向推力，使轴承的摩擦转矩增大.加速轴承磨损，为了消除轴向力，需在结构上采取水力平衡措施。

　　3.前置放大器由磁电感应转换器与放大整形电路两部分组成。

　　磁电转换器一般采用磁阻式，它由*磁钢及外部缠绕的感应线圈组成。当流体通过使涡轮旋转时，叶片在磁钢正下方时磁阻小，两叶片空隙在磁钢下方时磁阻大,涡轮旋转，不断地改变磁路的磁通量，使线圈中产生变化的感应电势，送入放大整形电路，变成脉冲信号。

　　法兰式LWGY-100涡轮流量计

　　二、特点：

　　高精确度，一般可达±1％F·S，±0.5％F·S，高精度型可达±0.2％F·S;

　　重复性好，短期重复性可达0.05％～0.2％,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计；

　　输出脉冲频率信号，适用于总量计量及与计算机连接,无零点漂移，抗干扰能力强;

　　可以得很高的频率信号(3-4kHz),信号分辨力强;

　　范围度宽，中大口径可达1∶20,小口径为1∶10;

　　结构紧凑轻巧,安装维护方便，流通能力大;

　　三、安装维护：

　　1、 安装采用法兰连接、螺纹连接及夹装式；

　　2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）；

　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；

　　5、传感器露天安装时，请做好放大器插头的防水处理；

　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。

　　法兰式LWGY-100涡轮流量计

　　四、技术参数：

　　1.公称通径：（4～200）mm，DN-200以上选用插入式；

　　2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；

　　3.环境温度：（-20～55）℃；

　　4.准 确 度：±0.2%、±0.5%、±1％；

　　5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

　　6.供电电源：电压：12V±0.144V, 电流：≤10mA；

　　7.输出电压幅值：高电平≥8V，低电平≤0.8V；

　　8.脉冲输出型：传感器至显示仪表的距离可达250米；

　　9.4～20mA输出型：变送器至显示仪表的距离可达500米；

　　10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

　　10.显示方式：现场液晶显示瞬时流量和累计流量；

　　11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。
