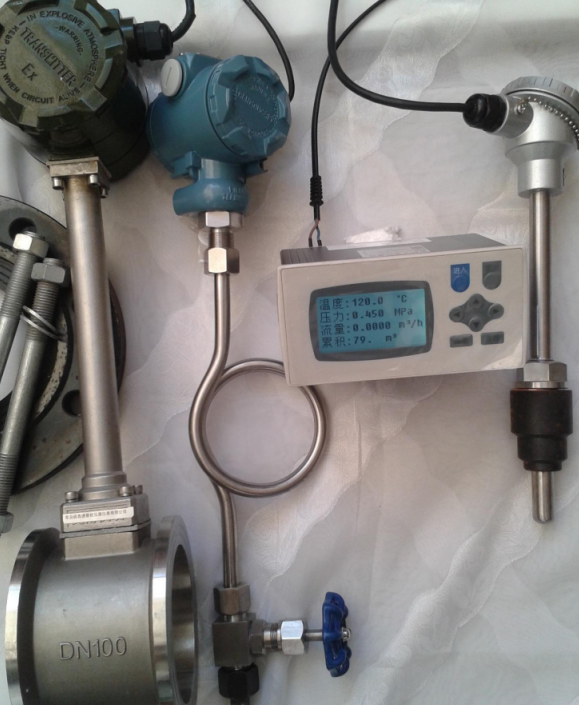

LUGB-50法兰式涡街流量计

　　LUGB-50法兰式涡街流量计

　　本产品具有功耗低、测量精度高、量程范围宽、管道安装要求低、压损小、抗扰动性能强、操作简单等优点，主要应用于工业管道中天然气、煤气、氨气、压缩空气等多种气体工况体积和标况体积流量的计量。

　　一、技术参数：

　　测量介质： 气体、液体、蒸气

　　连接方式：法兰卡装式、法兰式、插入式

　　测量精度：1.0级 1.5级

　　测量温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃

　　输出信号：脉冲电压输出信号，高电平8～10V 低电平0.7～1.3V，脉冲占空比约50%,传输距离为100m，脉冲电流远传信号4～20 mA,传输距离为1000m

　　环境温度：-25℃～+55℃ 湿度:5～90% RH50℃

　　壳体材质：不锈钢, 铝合金

　　供电电源：DC24V或锂电池3.6V

　　防爆等级：本安型iaIIbT3-T6

　　防护等级：IP65

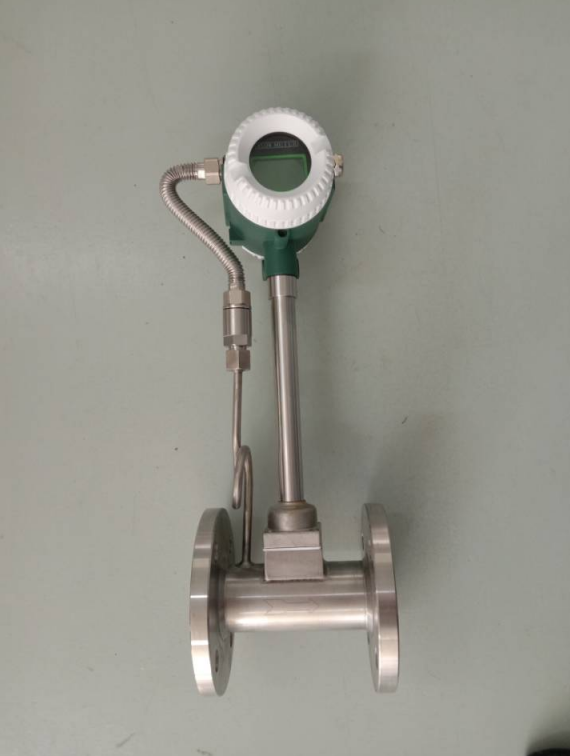

　　LUGB-50法兰式涡街流量计

　　二、产品特点：

　　智能涡街流量传感器具有抗振性能更好，抗冲击，满足绝大多数现场要求；

　　调试、操作简便，涡街设定均为键盘设定；

　　口径选择、介质选择、频率输出、模拟电流输出、现场显示为一体

　　接线简单，两线制、三线制一体，用户自由切换；

　　可配合各种接口板，完成各种介质的一体化测量；

　　涡街流量计功能：

　　智能涡街流量计显示8位累积量、7位瞬时量；

　　面板设定涡街信息及计算参数；

　　面板设定涡街输出方式。

　　三、安装注意事项：

　　（1）涡街流量计现场安装完毕通电和通流前的检查

　　1、主管和旁通管上各法兰、阀门、测压孔、测温孔及接头应无渗漏现象；

　　2、管道振动情况是否符合说明书规定；

　　3、传感器安装是否正确，各部分电气连接是否良好。

　　（2）接通电源静态调试

　　在通电不通流时转换器应无输出，瞬时流量指示为零，累积流量无变化，否则首先检查是否因信号线屏蔽或接地不良，或管道震动强烈而引入干扰信号。如确认不是上述原因时，可调整转换器内电位器，降低放大器增益或提高整形电路触发电平，直至输出为零。

　　（3）通流动态调试

　　关旁通阀，打开上下游阀门，流动稳定后转换器输出连续的脉宽均匀的脉冲，流量指示稳定无跳变，调阀门开度，输出随之改变。否则应细致检查并调整电位器直至仪表输出既无误触发又无漏脉冲为止。
