　　一、概况：

　　FH-LUGB系列涡街流量计是一种新型流量仪表，它采用了新一代流量传感器，具有其它流量计不可兼得的许多优点，与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。

　　二、产品特点：

　　1、采用英国SINER微功耗高新技术，科技含量高，性能稳定，精度高，寿命长。

　　2、无需机械维修，使用寿命长，安全防爆，适用于恶劣环境；

　　3、外观精美设计，结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠；

　　4、抗震性能好，零点无漂移，有效消除外界振动影；。

　　5、输出是与流量成正比的脉冲信号，无零点漂移；

　　6、测量范围宽，量程比可达10:1；

　　7、现场液晶显示，同时瞬时流量、累计总量、百分比、频率显示、不必轮流切换；

　　8、就地按键设置，方便参数调整，无需手持通讯器；

　　9、压力损失较小，动态测量范围宽，运行费用低，全方位节能；

　　10、密度计算、温度、压力补偿计算，补偿计算公式在线检验，加二次仪表可实现远程控制。

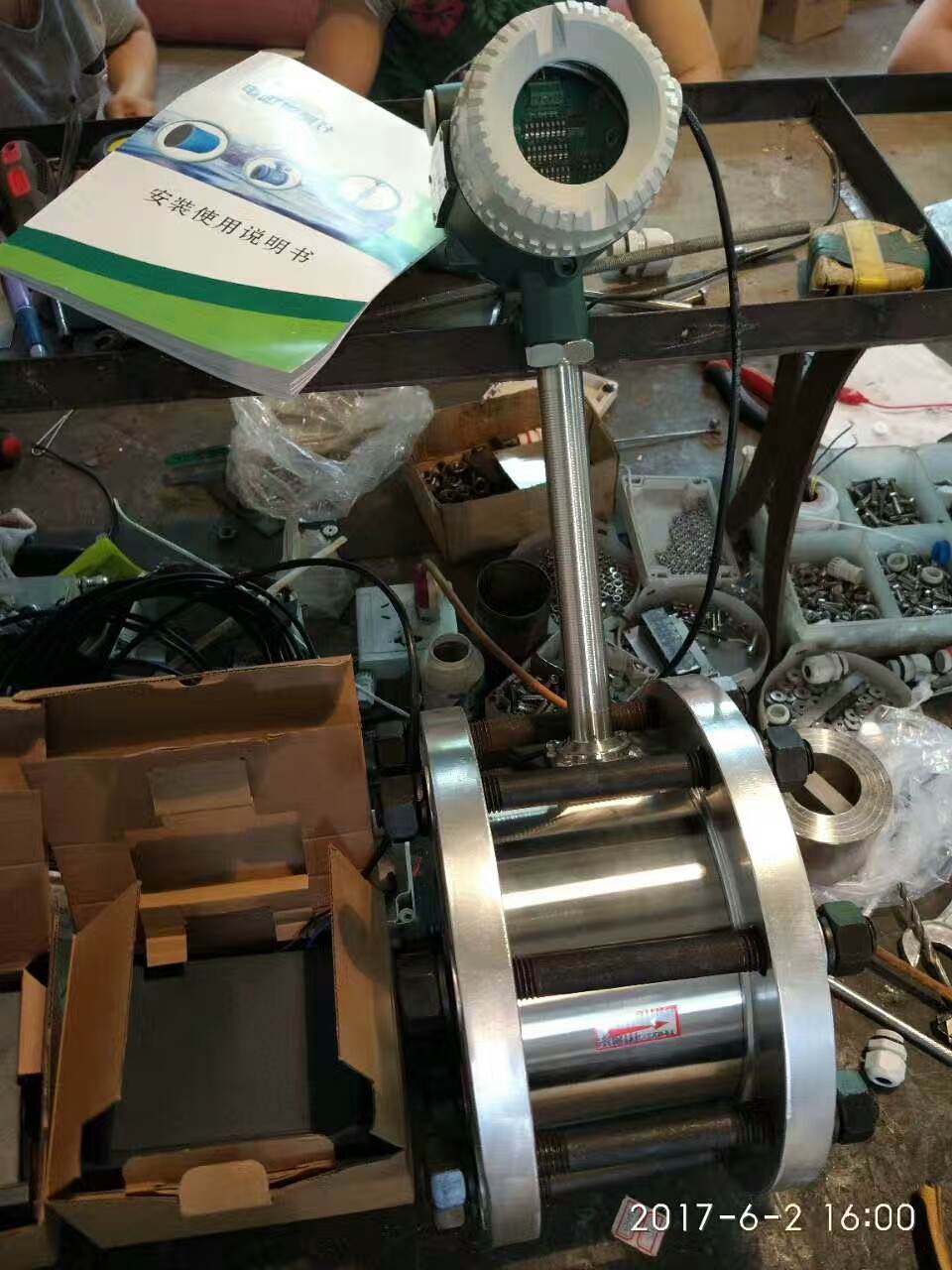

　　不锈钢LUGB-100涡街流量计

　　三、技术指标：

　　1．测量介质：液体、气体、饱和蒸汽、过热蒸汽。

　　2．精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%。

　　3．工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。

　　4．介质温度：普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃。

　　5．输出信号：三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%； 二线制标准电流4～20mA；三线制标准电流0～10mA。

　　6．工作环境：-35℃～+60℃，湿度≤95%RH。

　　7．工作电源：DC12V；DC24V。

　　8．壳体材料：碳钢、不锈钢。

　　9．防爆类型：本安型 ExibIICT6。

　　四、选型：

　　① 当被测介质为可压缩性流体,且现场介质温度、压力变化较大时,建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。

　　② 流量计安装在环境较好的室内又无需信号远传，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。

　　③ 当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。

　　④ 当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。

　　⑤ 当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。
