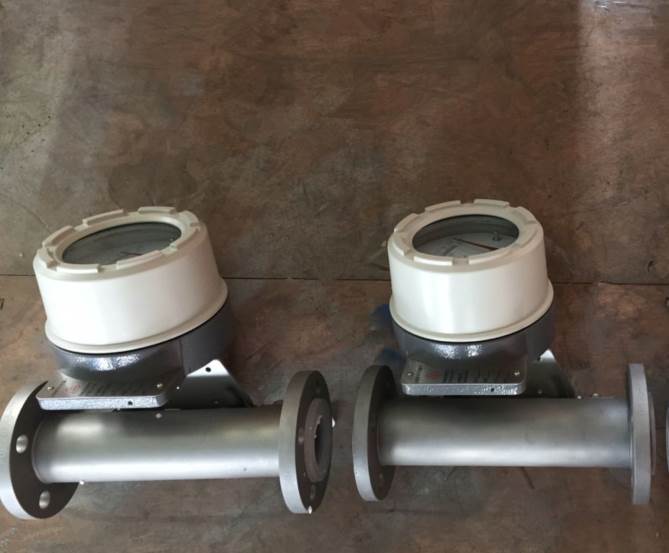

LZ-100智能金属管浮子流量计

　　LZ-100智能金属管浮子流量计

　　一、产品概述：

　　本产品采用全金属结构，Modular概念设计，其压损小，量程比大（10:1），安装维护方便，可用于复杂，恶劣环境及各种介质条件的流量测量与过程控制中，适用于测量液体、气体。

　　二、技术参数：

　　电远传本质安全火花防爆本安型ExiaⅡCT6

　　电远传隔爆可用于易燃易爆危险场合隔爆型ExdⅡCT6

　　供电电源：二线制24VDC供电或220VAC供电

　　电池型：电池3.6V 7.5AH锂电池，可连续使用三年

　　输出信号：二线制24VDC供电，4-20mA标准电流信号输出，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议

　　报警输出：上限或下限瞬时流量报警

　　集电极开路输出（100mA 30VDC内部阻抗100欧）

　　继电器输出（触点容量1A 30VDC或0.25A 250VAC或0.5A 125VAC）

　　脉冲输出：累积脉冲输出，最小间隔50毫秒

　　精度：±1.0%，±1.5%，±2.0%，

　　防护等级：IP65，IP67

　　电气接口：M20×1.5，1/2”NPT

　　主体材质：304SS，316SS，316L，Ti，不锈钢衬PTFE，哈氏合金C4，铜

　　口径：DN15～DN200

　　公称压力：DN15～DN50 PN4.0；DN80～DN200 PN1.6

　　最小量程：1～10L/h水，0～0.7m3/h Air at ATP

　　量程：20～200m3/h水，400～4000m3/h Air at ATP

　　介质温度：就地型-40～ 400℃，远传型-20～ 150℃，远传高温型150～ 400℃

　　环境温度：-40℃～ 70℃

　　LZ-100智能金属管浮子流量计

　　三、安装：

　　1、金属管浮子流量计必须安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；

　　2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；

　　3、LZ金属管转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；

　　4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；

　　5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作.
