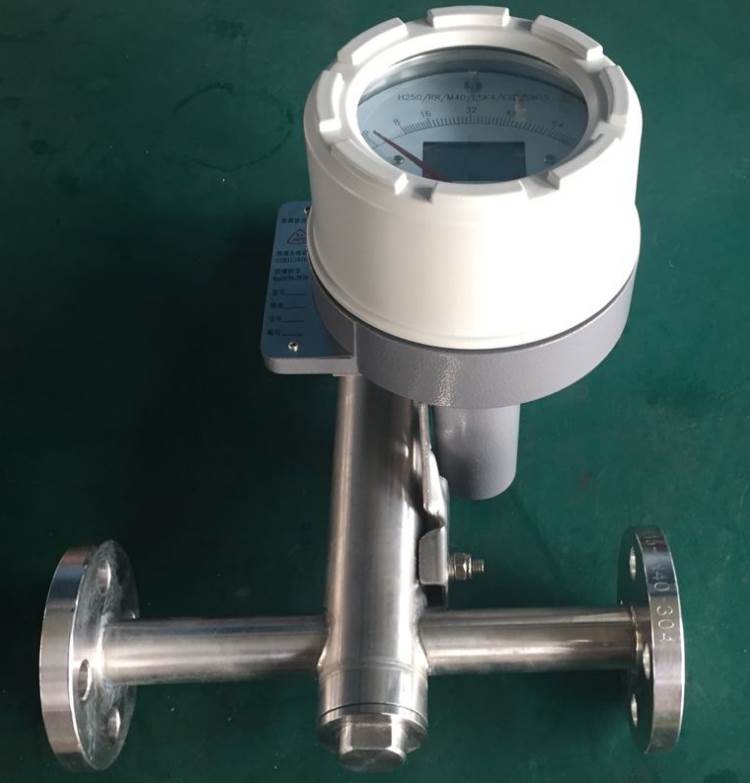

LZ金属管浮子流量计，LZ-80金属管浮子流量计

　　LZ金属管浮子流量计，LZ-80金属管浮子流量计

　　一、概述：

　　针对不同的管道条件、特殊流体的测量要求，配置了多种结构形式的测量管体，如耐腐型、夹套型、阻尼型、高温型、高压型等，并可为用户专门制造其它法兰尺寸、螺纹型连接及带有磁过滤器的特殊规格品种，广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。

　　二、特点：

　　1、坚固的全金属结构设计型浮子流量计；

　　2、采用独立mnodular概念设计的测量管指示器；

　　3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；

　　4、低压力损失设计；

　　5、短行程、小型结构设计、仪表总高度250；

　　6、磁性耦合结构确保数据传输、信号更加稳定；

　　7、保温或伴热夹套；

　　8、垂直、水平、各种安装方式更适合不同使用场合。

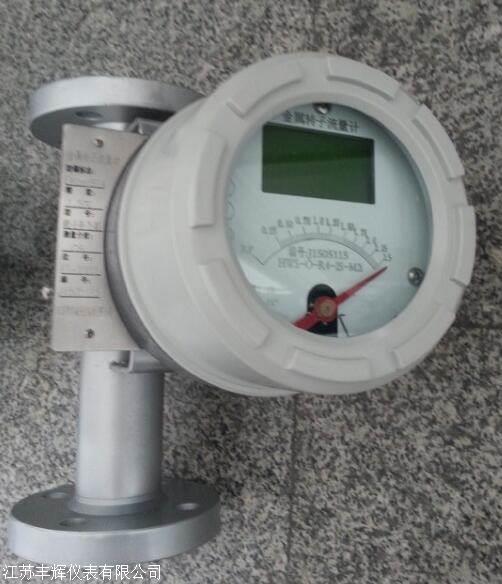

　　LZ金属管浮子流量计，LZ-80金属管浮子流量计

　　三、技术参数：

　　几种供电方式可选：DC24V、AC220V、电池供电。

　　量程比：10:1（特殊型20:1）

　　准确度：1.5级、1.0级

　　工作压力：DN15~DN50 PN4.0MPa

　　DN80~DN100 PN1.6MPa

　　夹套压力等级：1.6MPa

　　介质温度：标准型：-80℃~+220℃ 高温型：400℃；衬PTFE型≤85℃

　　环境温度：指针型：-40℃~+120 电远传型：-30℃~+65℃

　　介质粘度：DN15：≤5mPa.s(H15.1~H15.3):≤30mPa.s(H15.4~H15.9)

　　DN25:≤250mPa.s DN50~DN150:≤300mPa.s

　　输出：标准信号：两线制4·20mA 脉冲信号：zui小间隔 50ms

　　供电：标准型：DC24V（DC10.8V~DC36V） 交流型：AC220V(AC85V~AC265V）；

　　连接方式：标准型：DIN2501法兰 特殊型：用户提供法兰标准 螺纹连接型：DIN11851或用户指定

　　电气接口：M20×1.5、1／2″ NPT

　　防护等级：IP65

　　防爆标志：本安型：ExiaⅡCT3~6 隔爆型：ExdⅡBT3~6

　　LZ金属管浮子流量计，LZ-80金属管浮子流量计

　　四、安装注意事项：

　　1、金属管浮子流量计必须安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；

　　2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；

　　3、LZ金属管转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；

　　4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；

　　5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。
