LWQ/LUX-DN25天然气流量计

　　LWQ/LUX-DN25天然气流量计

　　本产品具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65，适用于天然气、干煤气、压缩空气等的测量，广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

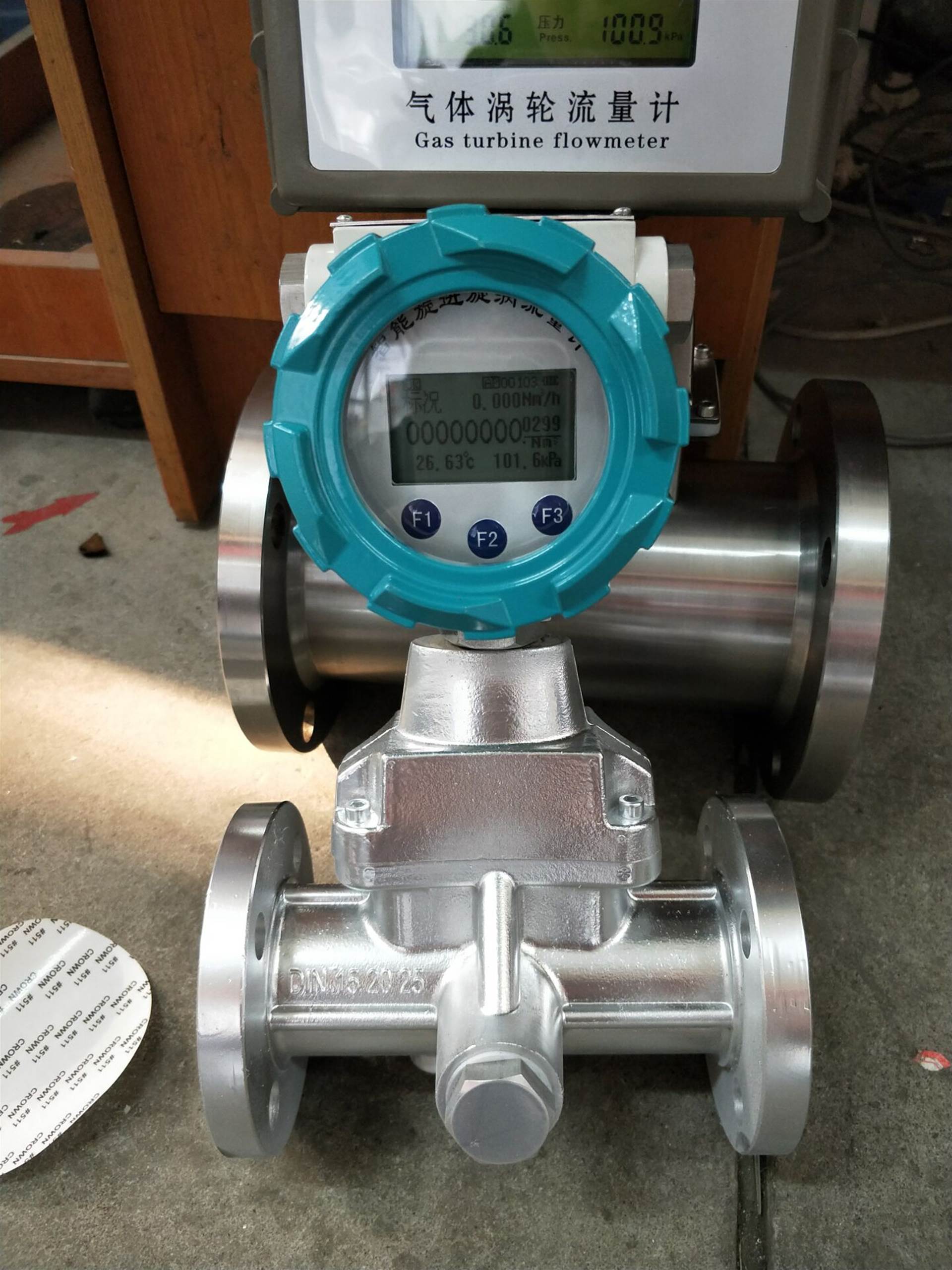

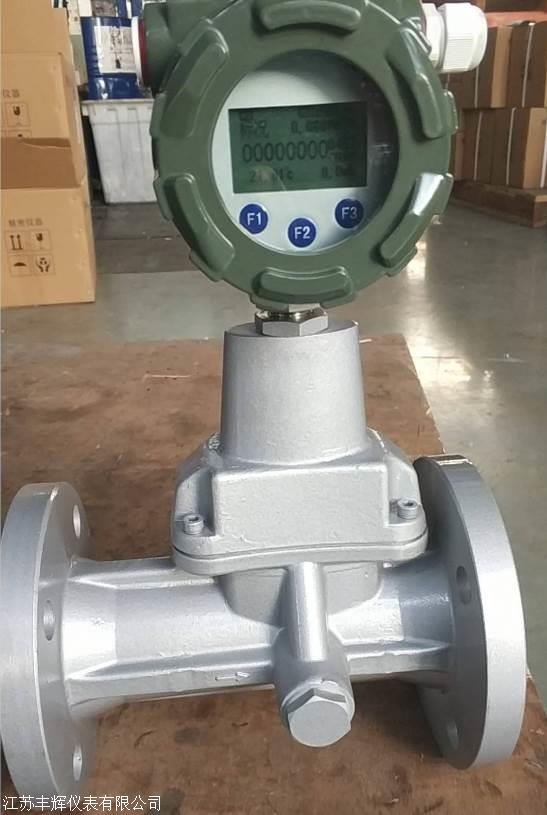

　　一、旋进旋涡流量计特点

　　a）被测液体在规定的雷诺数范围内，输出频率不受流体温度、压力、粘度变化的影响；

　　b）测量管内无可动部件、仪表性能稳定、安装方便、使用寿命长；

　　c）流量范围宽、准确度高、线性度好、压力损失小、直管段要求较低；

　　d）系列公称通径DN15～DN300，有法兰连接与角式连接两种形式供用户选择；

　　e）文丘利结构用于解决大口径小流量的计量难题，在不改变工艺管道通径及法兰连接 的情况下可实现一定范围内的小流量测量，从而扩展了测量范围；

　　f）采用电磁检测技术（LUBh型）可有效消除由管线振动引起的测量误差，抗干扰能力增强；

　　g）可存储一年内流量记录，并可直接在转换器表头上直接查阅；

　　h）采用内置电池供电形式，对于无电源供电场所尤其适用；也可使用外接电源。

　　LWQ/LUX-DN25天然气流量计

　　二、气体涡轮流量计特点

　　满足GB/T32201-2015标准的技术要求可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿和压缩因子修正，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；

　　流量范围宽（Qmin/Qmax=20:1)，重复性好，精度高（可达1.0级），压力损失小，起始流量低；

　　具有八段仪表系数设定及自动修正的功能；

　　采用专用一体化整流器，对流量计的前后直管段安装要求低（前为≥2DN ，下游无要求）；

　　内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；

　　对压力、温度传感器的故障能自行诊断，并直接显示在LCD屏上；

　　一节锂电池可连续使用五年以上，并具有电池欠压两级报警输出功能，更适合与IC卡管理系统的配套使用；

　　智能流量积算仪可以任意角度定位（转动角度为350°），使流量计在各种安装条件下的读数更方便，更直接；

　　特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可*性保存；

　　仪表就具有RS-485通讯接口功能,并配备功能强大,界面丰富的数据管理软件系统,可打印各自动生成的图表；

　　仪表具有防爆及防护功能(申办中)，防护等级IP65；

　　根据用户要求,可提供压力,温度定值设置之功能,特别适用于介力,温度相对稳定的场合。

　　LWQ/LUX-DN25天然气流量计

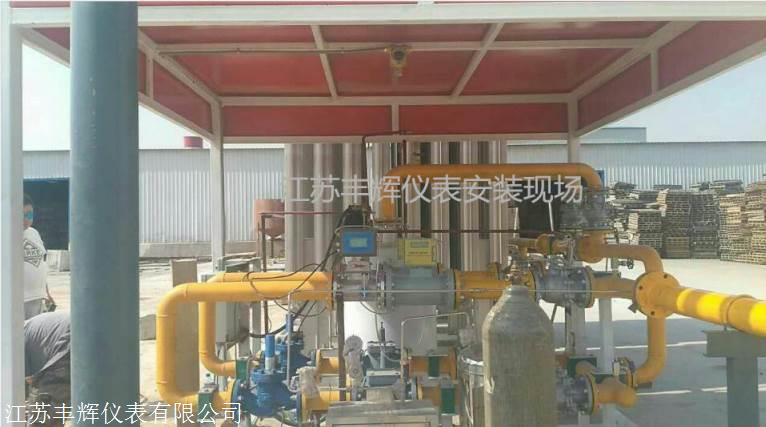

　　三、安装：

　　1、安装前，管道须吹扫干净，以防残渣铁屑影响流量计的正常运转。

　　2、安装前，用微小气流吹动涡轮时，涡轮能转动灵活，并没有无规则的噪音，计数转动正常，无间断卡滞现象，则流量计可安装使用。

　　3、安装时法兰和管道法兰中间要加密封垫圈。

　　4、气体流量计前应加装过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司订货，严禁过滤器和流量计直接相连。

　　5、在安装时前后均应加截至阀门。

　　6、法兰盘连接处管道内经处不应该有突起相连接。

　　7、天然气流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

　　8、安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所。

　　9、不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合。

　　10、室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命。

　　11、可水平或垂直安装，流体流动方向应与壳体上标识的方向一致，在流量计的上游应保证有不小于10Dn的直管段，表后不小于5Dn的直管段。

　　12、为了不影响流体正常输送，建议按图2安装旁通管路，在正常使用时必须关闭旁通管道阀门。
