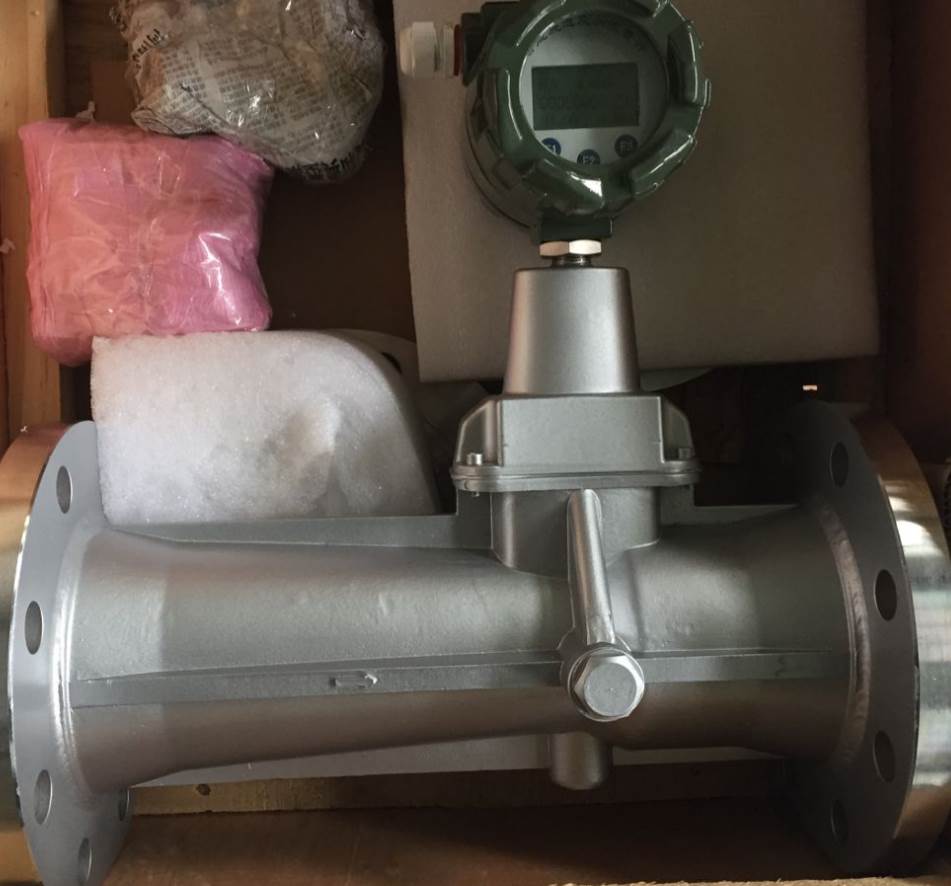

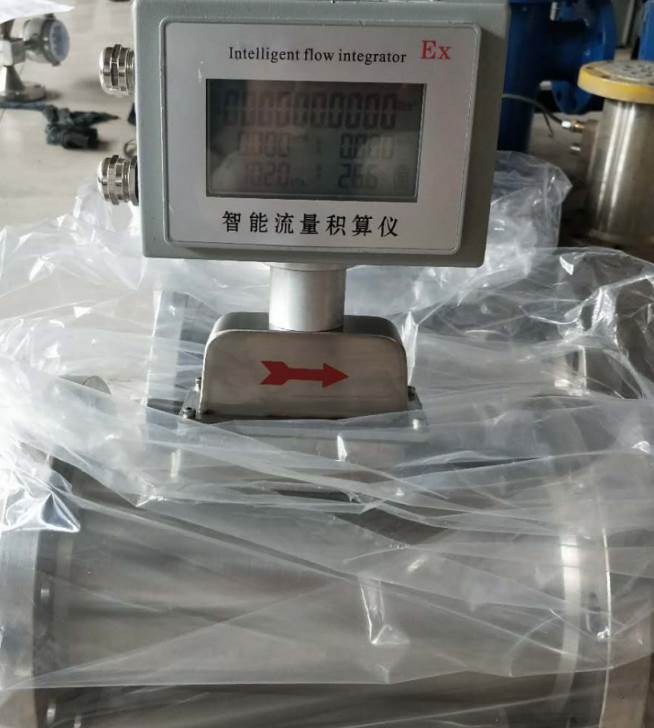

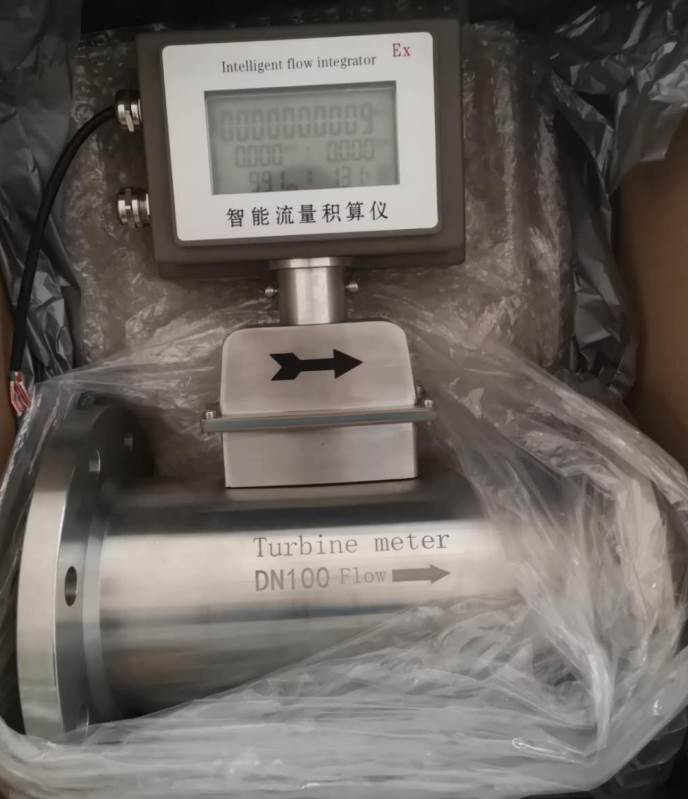

高品质DN20天然气流量计 DN20小口径天然气流量计

　　本产品主要技术指标达到国外同类产品的先进水平。抗干扰能力强、精确度高、无机械转动部件、不易腐蚀、结构紧凑、可靠性高稳定性好、维修量小。

　　一、技术参数

　　公称通径：DN15-DN200（大于DN1600的口径也可以做）

　　被测介质：天然气，空气，氮气，沼气等

　　基本误差：±1.0%，±1.5%，

　　工作压力：≦6.3 MPa

　　被测介质温度：＜80℃

　　直管段要求：上游0-5D，下游0-3D

　　供电电源：锂电池和24V DC

　　显示：8位LCD显示瞬时流量、累积流量

　　输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号

　　防爆性能：本安型IbIICT5

　　防护性能：IP65

　　二、 特点

　　1、电路采用表面贴装工艺、结构紧凑、可靠性高

　　2、采用微功耗高新技术，凭内、外电源均可工作，整机功耗低；

　　3、采用高性能微处理器和现代滤波技术，软件功能强大，性能优越；

　　4、无机械可动部件、稳定性好、不易腐蚀、无需机械维修；

　　5、前后直管段要求低，前≥3DN，后≥1DN；

　　6、采用高对比度的液晶显示器，可显示累积流量和瞬时流量，读数方便，清晰直观；

　　7、仪表具有密码设置功能，防止非法设定。

　　三、安装

　　1、安装前，管道须吹扫干净，以防残渣铁屑影响流量计的正常运转。

　　2、安装前，用微小气流吹动涡轮时，涡轮能转动灵活，并没有无规则的噪音，计数转动正常，无间断卡滞现象，则流量计可安装使用。

　　3、安装时法兰和管道法兰中间要加密封垫圈。

　　4、气体流量计前应加装过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司订货，严禁过滤器和流量计直接相连。

　　5、在安装时前后均应加截至阀门。

　　6、法兰盘连接处管道内经处不应该有突起相连接。

　　7、天然气流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

　　8、安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所。

　　9、不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合。

　　10、室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命。

　　11、可水平或垂直安装，流体流动方向应与壳体上标识的方向*，在流量计的上游应保证有不小于10Dn的直管段，表后不小于5Dn的直管段。
