LDE-300电磁流量计说明

　　本产品除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

　　一、技术参数：

　　公称通径（mm）：管道式四氟衬里：DN10～DN600 管道式橡胶衬里：DN40～DN1200

　　流动方向：正，反，净流量

　　量程比：150：1

　　重复性误差： 测量值的±0.1%

　　精度等级：管道式：0.5级，1.0级

　　被测介质温度：普通橡胶衬里：－20～＋60℃

　　高温橡胶衬里：－20～＋90℃

　　聚四氟乙稀衬里：－30～＋100℃

　　高温型四氟衬里：－20～＋180℃

　　额定工作压力：（高压可定制） DN6－DN80：≤1.6MPa DN100－DN250：≤1.0MPa

　　二、产品特点：

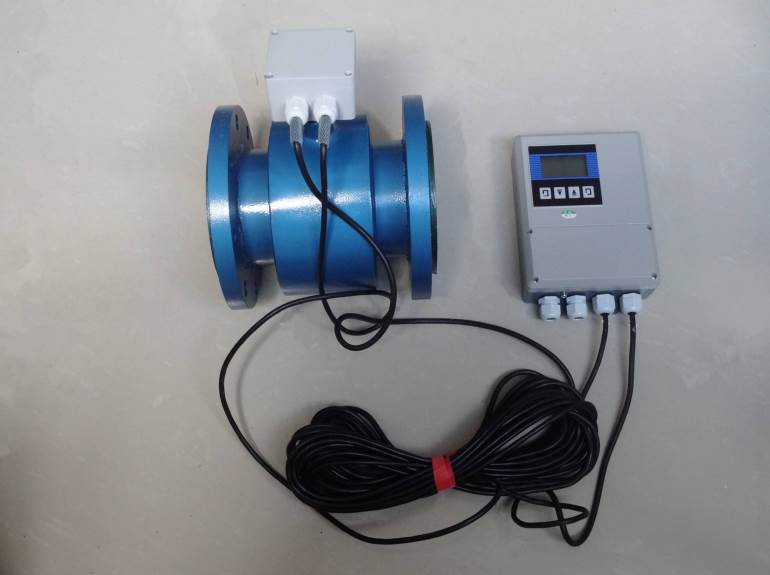

　　流量转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计测量自来水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电流体的流量测量。

　　1、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

　　2、不受流体密度、粘度、温度、压力和电导率变化的影响；

　　3、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

　　4、转换器采用表面安装技术(SMT)，具有自检和自诊断功能。

　　三、安装：

　　1、电磁流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的超高点和垂直向下处；

　　2、电磁流量计应安装在管道上升处；

　　3、在开口排放管道安装，应安装在管道的较低处；

　　4、若管道落差超过5m时，在传感器的下游安装排气阀；

　　5、电磁流量计应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；

　　6、传感器当然不能安装在泵的进出口处，应安装在泵的出口处。

　　7、在测量井内安装电磁流量计的方式。
