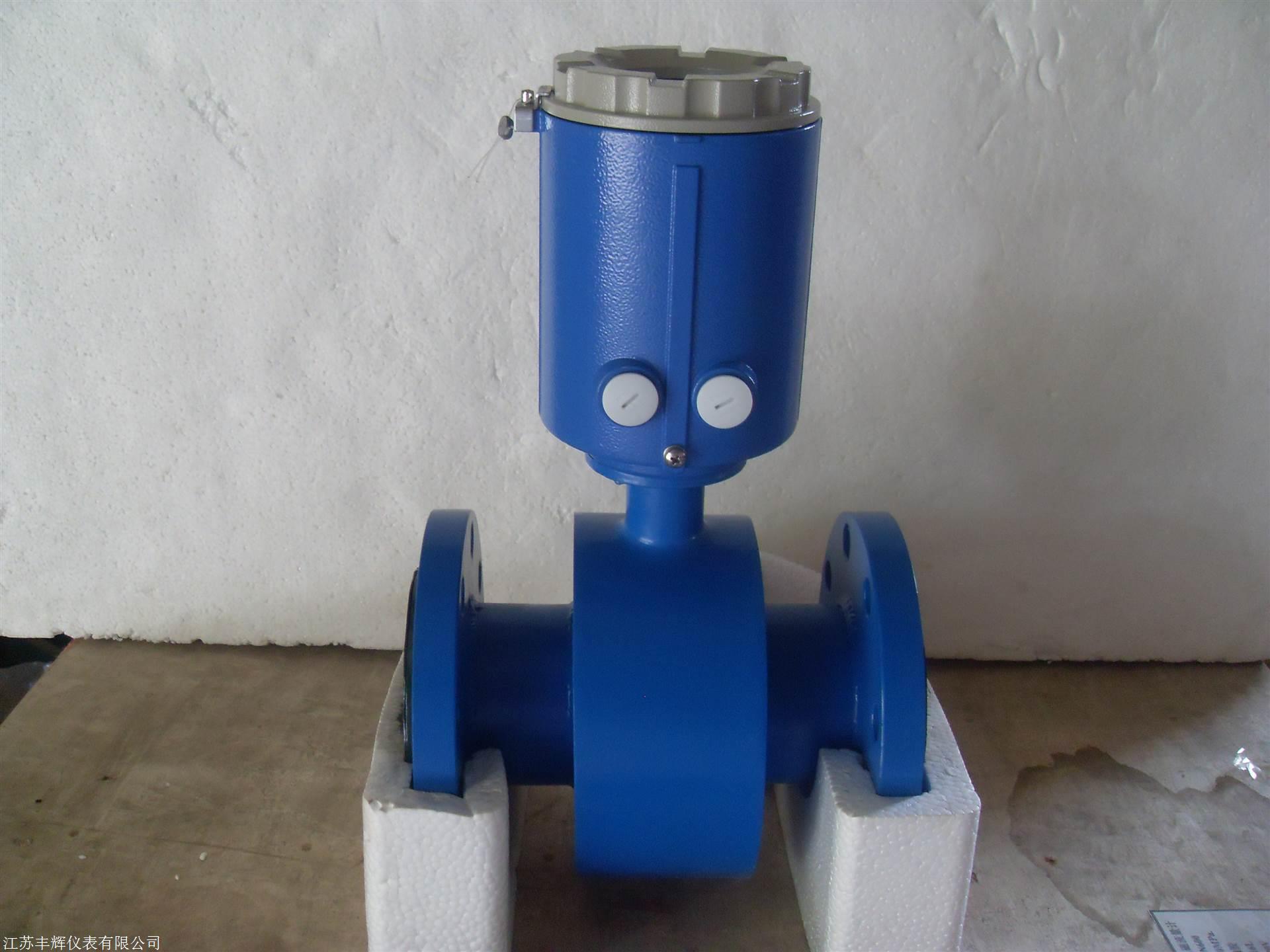

防腐型LDE-80电磁流量计

　　防腐型LDE-80电磁流量计

　　一、概述：

　　本产品可测量脏污介质、腐蚀性介质以及悬浊性液固两相流的流量。这是由于仪表测量管内部没有阻碍流动部件，与被测的流体接触的只是测量管内衬和电极，其材料可以根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。

　　二、特点：

　　1、量程范围宽。

　　2、除可测量一般导电液体的体积流量外，还可用于测量 强酸、强碱等强腐蚀液体和泥浆、矿浆和纸浆等。

　　3、双向测量系统，可测正向流量、反向流量。

　　4、电磁流量计的测量结果与的压力 温度密度粘度 电导率等 物理参数无关不受环境影响。

　　5、性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。

　　防腐型LDE-80电磁流量计

　　三、技术参数：

　　公称通径（mm）（特殊规格可定制）

　　管道式四氟衬里：DN10～DN600

　　管道式橡胶衬里：DN40～DN2200

　　流动方向：正，反，净流量

　　量程比：150：1

　　重复性误差：测量值的±0.1%

　　精度等级：管道式：0.5级，1.0级

　　被测介质温度：普通橡胶衬里：－20～＋60℃；高温橡胶衬里：－20～＋90℃

　　聚四氟乙稀衬里：－30～＋100℃；高温型四氟衬里：－20～＋180℃

　　额定工作压力：（高压可定制）DN10－DN150：≤1.6MPa；DN200－DN350：≤1.0MPa

　　DN400－DN1000：≤0.6MPa；DN450－DN2200：≤0.25MPa

　　流速范围：0.1－15m/s

　　电导率范围：被测流体电导率≥5μs/cm

　　信号输出：4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平

　　通讯输出：RS485,MODBUS协议，HART协议

　　供电电源：AC220V或DC24V

　　要求直管段长度：上游≥5DN，下游≥2DN

　　防腐型LDE-80电磁流量计

　　四、安装：

　　1．水平和垂直安装

　　传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。传感器不能安装在管道的zui高位置，这个位置容易积聚气泡。

　　2．确保满管安装

　　确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。 如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

　　3．弯管、阀门和泵之间的安装

　　为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。

　　4．传感器不能安装在泵的进水口

　　为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

　　5．传感器的进口直管段和出口直管段

　　比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D，出口直管段≥3D（D为传感器公称口径）。 插入式进口直管段应≥20D，出口直管段≥7D（D为传感器公称口径）。

　　6．管道出口为放空时的安装

　　当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。 传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。
