多普勒流量计厂家管网窖井流速监测

　　多普勒流量计厂家

　　多普勒流量计厂家主要特点

　　● 接触式多普勒超声波流速、流量测量技术 ● 速度面积法流量测量，可自由设定断面水位

　　● 优异的测量精度和数据稳定性 关系

　　● 宽流速范围：0.02m/s到5m/s ● 流体力学工业设计，对水体形态影响小，不

　　● 测量线性，出厂已校准，长期使用也无需校准 影响测量精度

　　● 可测量人工或天然的渠道、河流和管道的流量 ● IP68防水外壳，能够在恶劣环境下长期工作

　　● RS485（Modbus）、4-20mA输出 ● 提供计算机配置和数据实时观测软件

　　● 无机械转动部件，不存在泥沙堵塞或水草、杂

　　● 可轻松对接现有水文遥测系统物缠绕等问题 ● 安装简便，无需固定断面

　　● 明渠和封闭管道专有流量运算法则

　　多普勒流量计厂家产品介绍

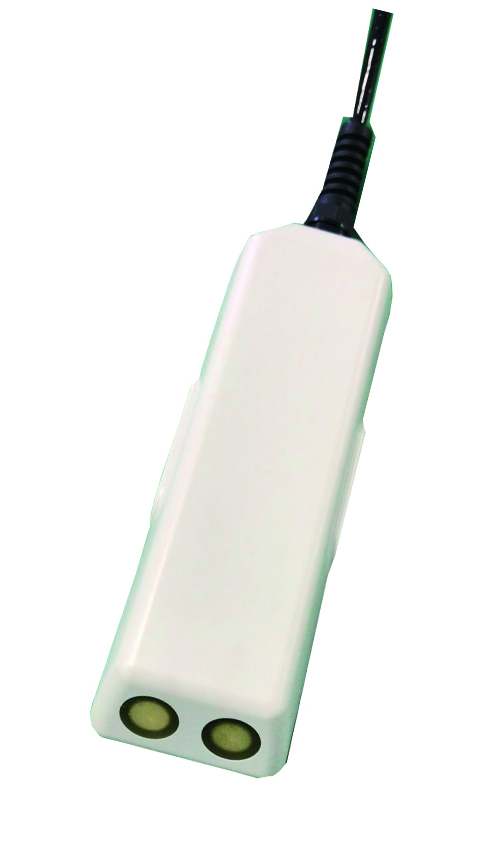

　　HR7600多普勒流量计是基于多普勒超声波测速，采用DSP技术和先进的频谱分析算法，专

　　为水体流速、流量测量设计。

　　它没有旋浆、轴承等转动部件，用多普勒技术探测流速，无摩擦、无惯性，测量点在机体前方，不

　　破坏流场，具有测量精度高、量程宽，感应灵敏，测流线性，不惧泥沙、漂浮杂物，读数直观，操作简

　　便，不易损坏等特点。

　　HR7600多普勒流量计支持RS485（Modbus）、4-20mA输出，并可根据客户的要求定制通

　　讯协议。先进的频谱分析算法能够对待测水体的流速进行统计分析，可提供测量目标的的准确数据统计，

　　例如瞬时流速，平均流速、实时水位、瞬时流量、累计流量等。多普勒流量计的外壳采用PVC材

　　质，设备防护等级IP68，可以轻松应对各种恶劣使用环境。

　　HR7600多普勒流量计可用于检测人工或天然的渠道、河流、水电站以及城市地下管网的水

　　位、流速、流量监测。只需要将设备固定于待测断面底部，不论是满管或者非满管均可获得极高的测量

　　精度。

　　多普勒流量计测量原理（速度面积法）

　　HR7600多普超声波流量计采用速度面积法测流，利用超声波流速传感器测量流速V，利用压力式

　　水位计测量水位H，预先在控制器设置的渠道参数，控制器可以利用水位自动换算出过流面积S，流体的

　　流量公式为：

　　Q=V×S

　　其中V----流速 S----过流面积 Q---瞬时流量

　　由于采用了速度面积法测流，其可以适用于任何形态的断面。

　　流速测量原理

　　HR7600多普勒流量计厂家流速测量基于多普勒效应，探头斜向上发出一束超声波，超声波在

　　流体中传播，流体中会含有气泡或者颗粒等杂质（可以认为流体中的杂质和水流的速度一致），当超声

　　波接触到流体中的杂质时会使反射的超声波产生多普勒频移Δf，多普勒频移Δf正比于流速。通过测量多

　　普勒频移Δf即可测量出流体的流速。

　　经过对大量的水利模型进行实验，总结出一套先进的频谱分析算法，其流速测量精度可达

　　测量流速的1%±1cm/s。

　　详细规格

　　多普勒流量计安装示意图

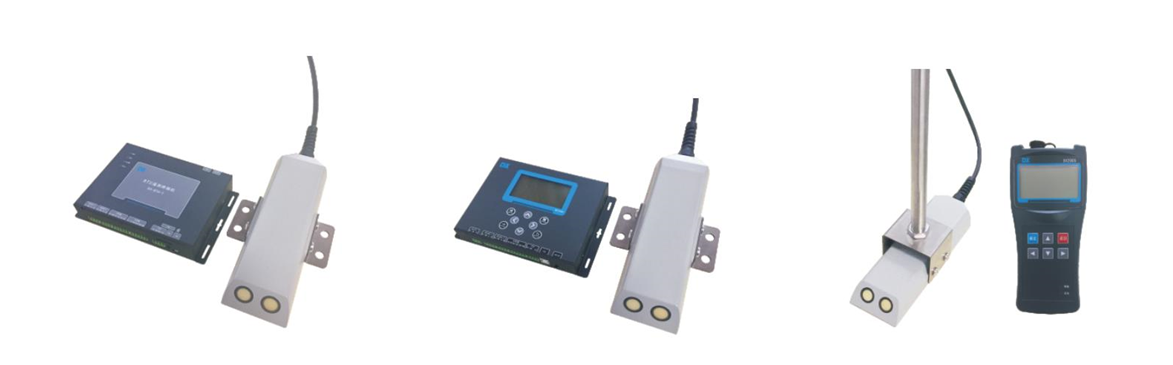

　　多普勒流量计控制器的选择

　　GPRS远传传输版本 本地显示版本 便携式版本

　　多普勒流量计探头可以配套遥测终端机组成GPRS远传系统适用于无人值守，数据需要远程传输的场合；也可以配套通用型数字控制器用于需要本地显示或者数据本地输出进

　　PLC的场合；也可以配套手持式控制器用于需要便携式流速流量测量的场合。管网窖井流速监测
