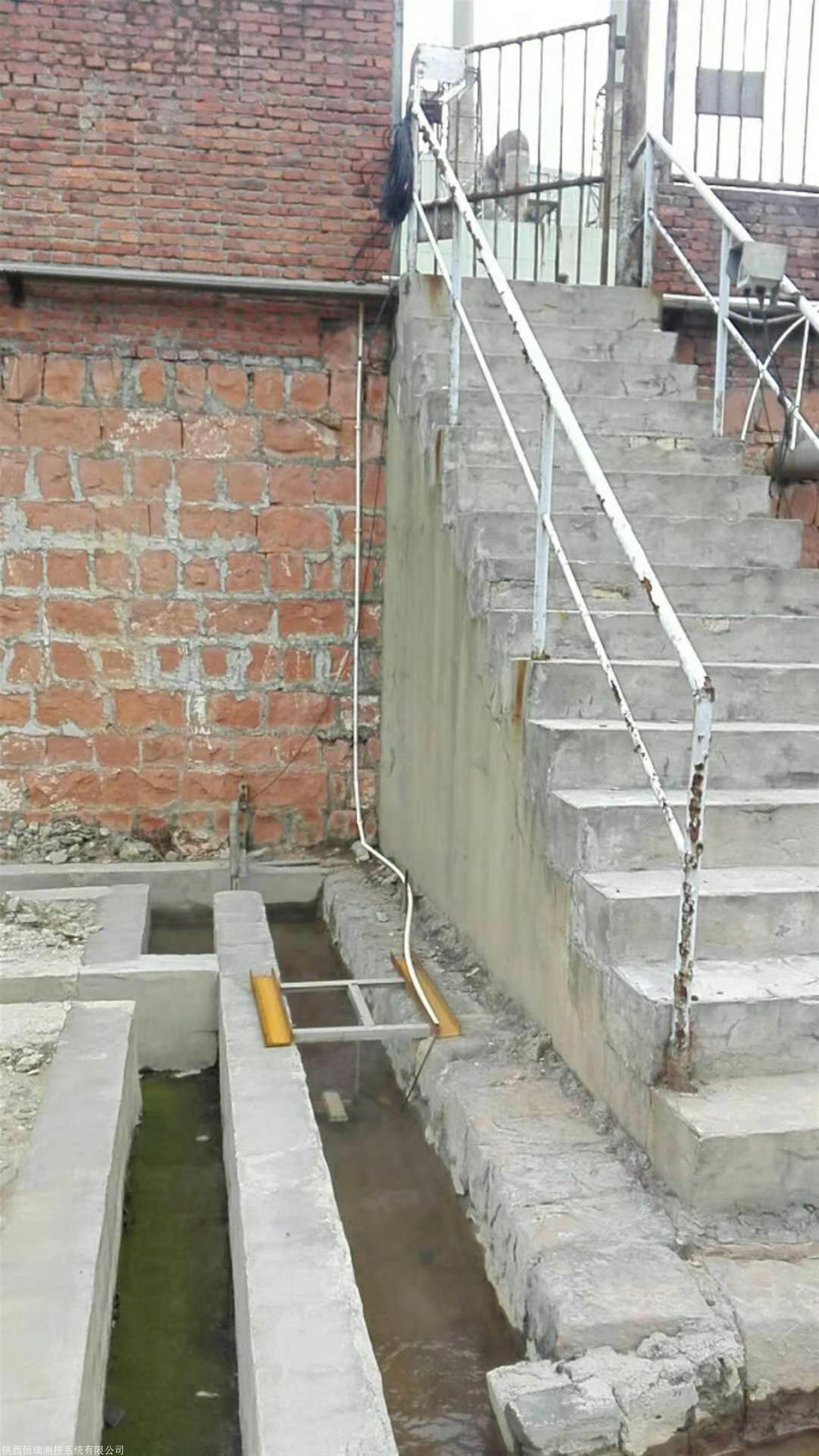

多普勒明渠流量计

　　多普勒明渠流量计采用 4 芯电缆屏蔽。

　　红色：VCC 电源输入正极

　　黑色：GND 电源输入负极

　　黄色：RS485 通信接口 RS485-A

　　蓝色：RS485 通信接口 RS485-B

　　导气管（电缆内部）：用于内部压力传感器导气。

　　1.导气管在电缆内部，应保证电缆放置于干燥、安全位置，不能放置于水中， 否则会导致设备损坏。

　　2.颜色和对应引脚以实物为准，设计有变更恕不另行通知。

　　3.电缆延长需采用特殊连接装置，不能直接连接。

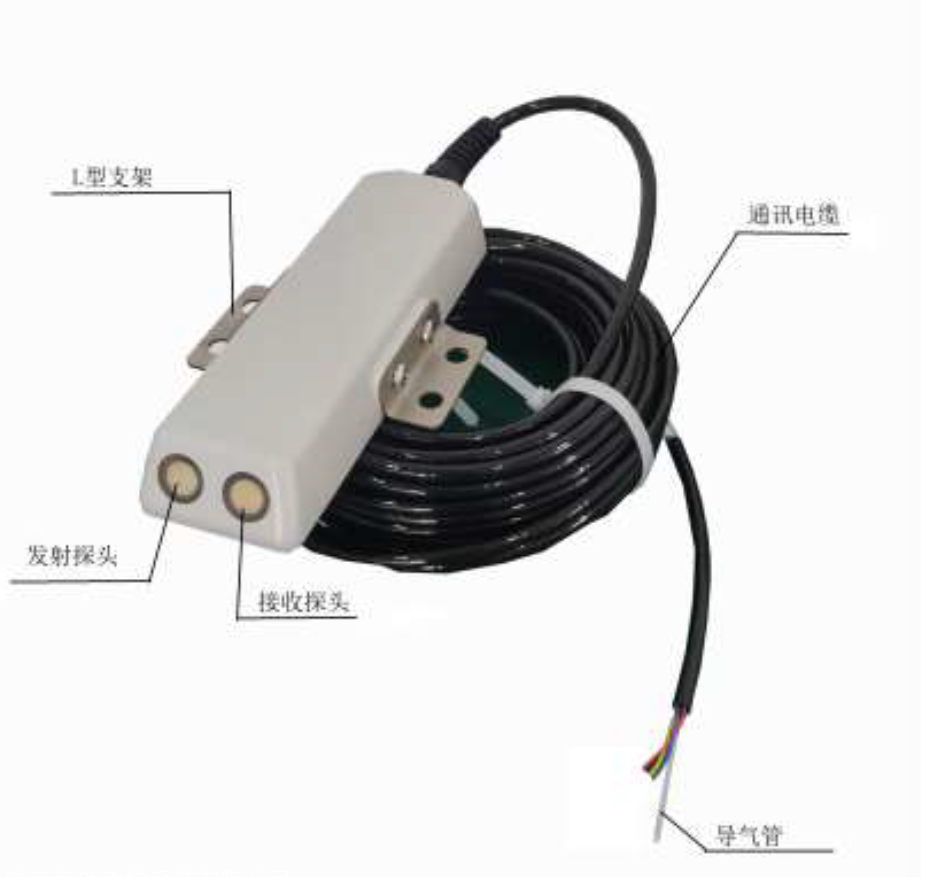

　　多普勒明渠流量计布局和主要部件说明，参见图 5.1、图 5.2 所示。

　　?发射探头 — 超声波发射探头产生短脉冲声波，其大部分能量集中 在一个窄小的波速中（直径为 20 毫米）。

　　?接收探头 — 超声波接收探头安装在发射探头旁。接收探头接收位 于 10 厘米固定距离处的声波信号。

　　?温度传感器 — 温度传感器安装在多普勒超声波流量计内部。温度 数据用于声速补偿，实时反馈水温。

　　?压力传感器 — 压力传感器安装在多普勒超声波流量计内部，实时 反馈当时水位变化。水位数据与流速数据转换为流量数据，便于用 户查看。 注：压力传感器为精密仪器，勿使用尖锐物体触碰压力传感器表面。

　　?通讯电缆 — 四芯屏蔽电缆，连接控制器通讯，默认长度 20m。

　　?L 型支架 — 帮助固定多普勒超声波流量计。

　　?导气管 — 用于压力传感器压力值比对。 注：导气管不能弯折，弯折可能会导致压力传感器数值不准以及压力传感器进水损坏。
