阵列式位移计厂家

　　产品简介

　　HR-1010阵列式位移计厂家（简称HR-1010）是一款新型的、智能的、适应多种行业应用的三维变形监测传感器，主要用于在三维空间内进行全方位变形（位移）测量。传感器核心技术成熟应用于多个监测领域，数据度、稳定性经过严格验证；

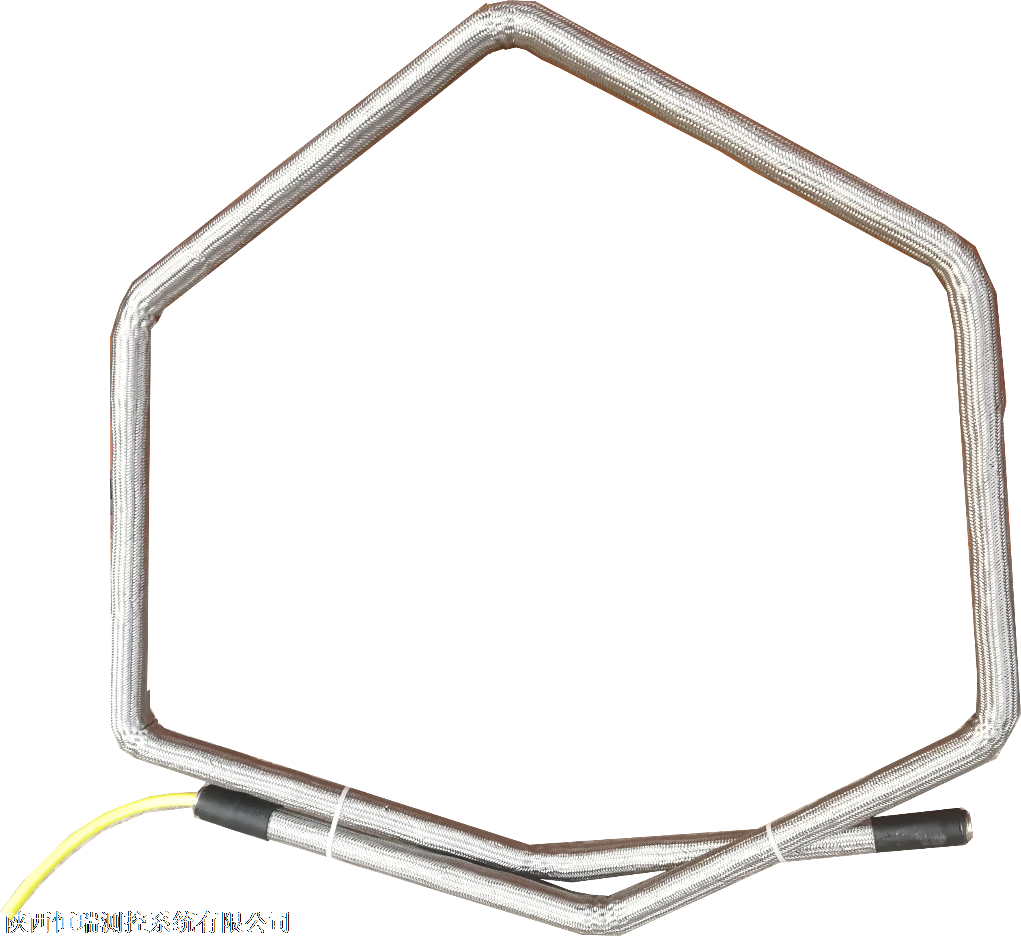

　　三维变形监测阵列

　　HR-1010内部采用多节位移传感器串联，可根据需要任意弯折，以适应特殊场景的监测需求；

　　HR-1010内部集成了数据采集模块，内部完成数据采集、解算，直接输出监测点坐标，无需外部进行数据计算，同时可选择输出角度、振动频率、振幅、温度等多种监测参数；对外接口采用RS485或RS232标准接口，可对接多种数据采集设备、或直接对接通信终端，十分便于集成应用；

　　HR-1010采用多种滤波算法与自主研发的SmaHR-Data-Select数学模型，使HR-1010同时具有超高精度和超快的响应速度；

　　HR-1010内置了阈值比较单元，采集数据超过阈值时，可立即加报数据或通过触发接口输出触发信号，唤醒外部设备，进行数据读取，提高数据采集实时性，同时降低数据采集设备值守功耗；

　　HR-1010有多种长度规格，以适应不同行业应用需求；

　　HR-1010可提供三维JS平台SDK开发包，兼容Java、Python等平台进行二次开发；

　　产品特点

　　?测量三维空间内变形(位移)、倾角、振动频率、振幅；

　　?超低功耗，单节功耗小于1.8mA@12V供电；

　　?超大量程，空间360°范围内任意角度弯折；

　　?内部阈值控制加报，记录运动瞬间监测数据，提升数据有效性；

　　?内部电压、温度采集功能，异常报警功能；

　　?集成度高，内部集成数据采集、运算模块，直接输出空间坐标，无需外部解算，便于集成；

　　?通信接口：RS485接口/RS232接口；

　　?工作温度范围-40℃～+85℃，自动温度补偿；

　　?电源防反接功能；

　　?的防雷、防静电性能(±60kV/600W)；

　　?宽电压供电：DC 5～30V供电范围；

　　?密封等级：IP68；

　　?耐水压：标准版2MPa（200米水压）；

　　高耐水压版4.5MPa（450米水压）

　　?上位机三维展示软件，直观展示测试效果；

　　?多种长度规格，适应不同安装环境。

　　行业应用

　　?隧道收敛；

　　?沉降监测；

　　?大坝监测；

　　?滑坡监测。

　　阵列式位移计厂家产品选型表

　　产品型号单节长度

　　HR-1010H100cm

　　HR-1010F50cm

　　HR-1010T25cm

　　阵列式位移计厂家传感器技术参数

　　测量方向X、Y、Z三维度

　　单节长度25cm/50cm/100cm/支持定制

　　长度25cm/节100m

　　50cm/节200m

　　100cm/节400m

　　角度量程360°

　　分辨率0.001°

　　精度0.005°

　　振动频率量程0～128Hz

　　分辨率1Hz

　　精度1Hz

　　位移分辨率0.01mm

　　稳定性优于±0.5mm@50m

　　温度分辨率0.1℃

　　精度0.5℃

　　供电电压DC 5～30V

　　功耗≤1.8mA@12V/节点

　　硬件接口RS485接口或RS232接口

　　通信协议可直接读取坐标、温度、电压等

　　外形尺寸φ30mm

　　产品材质304不锈钢、高强度防水密封管

　　产品重量0.6Kg/节

　　工作温度-40℃～+85℃

　　防护等级IP68

　　耐水压标准版2MPa(200米水深)

　　高压版4.5MPa（450米水深）

　　阵列式位移计厂家三维变形数据分析管理软件

　　三维变形数据分析管理软件是一款配合HR-1010型智能测斜仪使用的数据分析管理软件，通过RS485或RS232接口与传感器连接，实现了传感器参数配置、传感器姿态3D展示、数据实时采集、报表展示，便于进行传感器的精度、稳定性测试和效果展示；

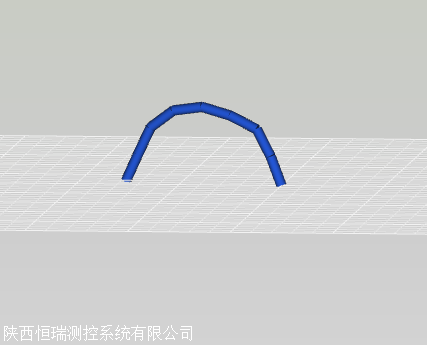

　　三维展示 隧道收敛变形监测

　　数据报表显示 各监测点X、Y、Z坐标

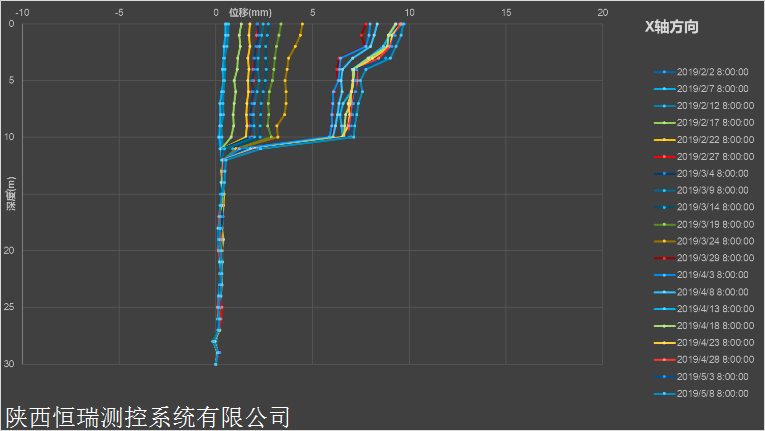

　　阵列式位移计厂家监测数据展示

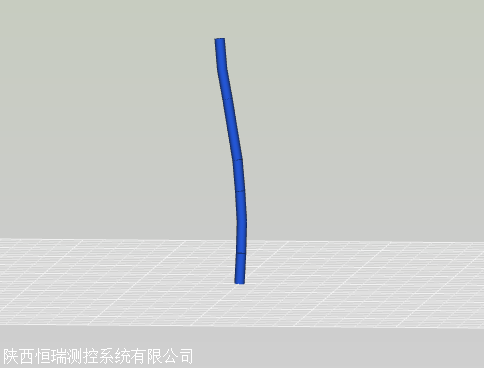

　　不稳定斜坡监测

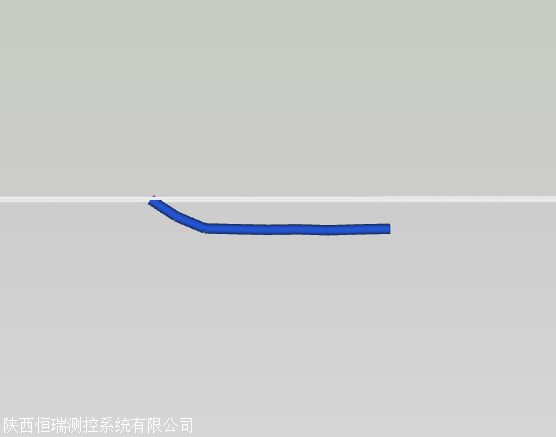

　　水平沉降监测
