　　浅析陕西恒瑞HR8066型静力水准仪自动化监测系统于工程监测中 的运用

　　作者：陈伟

　　来源：《科技资讯》 2014 年第 20 期

　　摘 要：对于大部分工程而言，在其施工过程之中，垂直位移是相当重要的监测项目。由 于异常垂直位移往往是工程事故的前兆，所以，对于某些重要建筑设施的垂直沉降测量须具有 高精度、实时性的特性。自动化监测系统由于其优越的特性必然将引入工程监测工作中，成为 工程监测的有效手段。本文介绍了陕西恒瑞HR8066型静力水准仪自动化监测系统测量原理，通过工程监测中应用实 例，充分体现了陕西恒瑞HR8066型静力水准仪自动化监测系统的优越性，并且总结了其在工程中的运用经验。

　　关键词：陕西恒瑞HR8066型静力水准仪自动化监测实时性系统

　　当前对于工程监测项目，人工采集数据的传统方法被普遍运用，但是其不仅监测范围小、 工作量大、效率低，而且无法实现实时、在线监测，因此不能及时发现问题、消除隐患。静力 水准自动化监测系统作为一种精密的水准测量方法，具有精度高、自动化性能好等特点，完全 可以弥补传统方法的漏洞，同时可以更好地运用于人工无法长时间作业的某些特殊环境，可以 实现实时、在线监测，使得在工程进展过程中能够及时发现问题，消除隐患。

　　1 陕西恒瑞HR8066型静力水准仪自动化监测系统测量原理 陕西恒瑞HR8066型静力水准仪系统在使过程中，一系列的传感器容器使用通液管连接，其中注入一定量的液体，保证所有容器中的液体可以自由流动，利用连通液的原理，多支通过连通管连接在一起的储液罐的液面总是在同一水平面，即保持相同的高度，但是各个容器中的液体深度并不相同， 这也就反映了各个容器所在的各个参考点的高度的不同。当容器液位发生变化时即被传感器感 应，通过测量不通储液罐的液面高度，经过计算可以得出各个陕西恒瑞HR8066型静力水准仪仪的相对差异沉降。

　　在多点系统中，所有传感器的垂直位移均是相对于其中任意一点（基准点或参照点）的变 化，该点的垂直位移应是相对稳定的或者是可用其它人工观测手段来确定，并在整个观测过程 中对基准点高程进行修正，以便能计算陕西恒瑞HR8066型静力水准仪系统各测点的沉降变化。

　　陕西恒瑞HR8066型静力水准仪系统中第j 个观测点相对于基准点i 的相对沉降量计算公式如下： 测点相对沉降量=测点容器水位变化量-参照点容器水位变化量

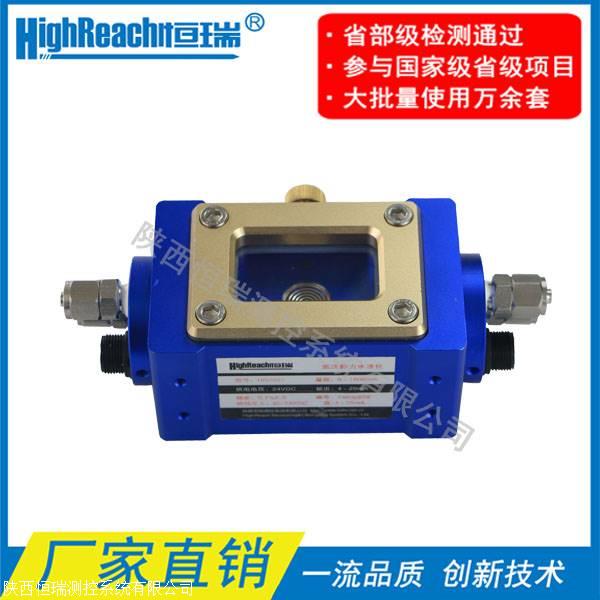

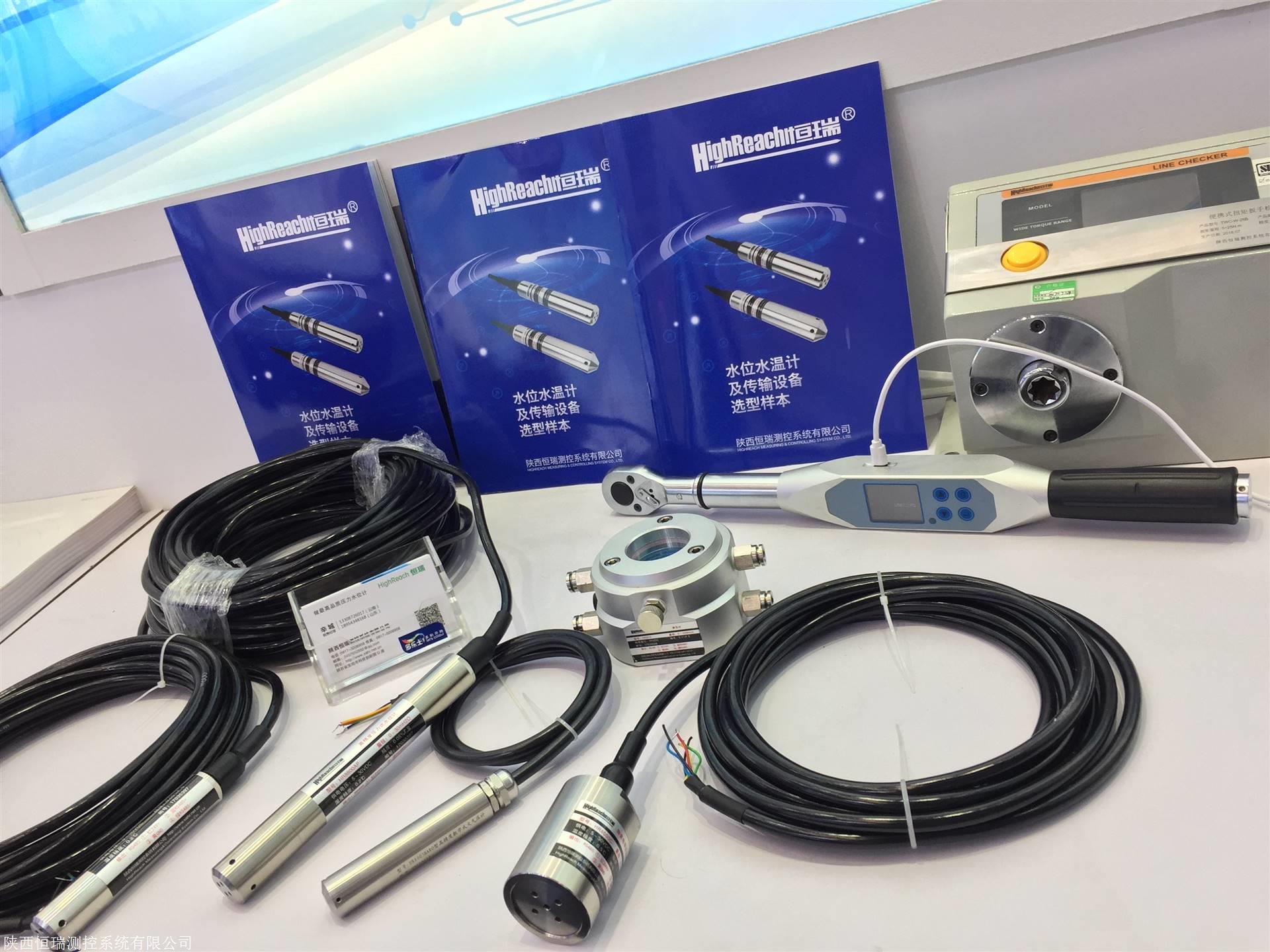

　　HR8066/67型高精度静力水准仪适用于要求较高的垂直位移或沉降变形监测，可监测到0.01mm的液位变化。仪器由一系列含有液位传感器的容器组成，多个容器间由充满液体的连通管连接在一起。基准容器位于稳定的基准点上，任何一个容器与基准容器间的高程变化都将引起相应容器内的液位变化。通过测量液位变化即可获取测点的高程变化。

　　HR8066/67型高精度静力水准仪采用全球范围内品质压力敏感元件，静力水准仪产品采用-20-60℃度整机多点全量程温度补偿工艺，具有测量精度高、无漂移、可靠性强、安装方便等优点。密封的外壳防潮性能好，可在相对湿度环境下长期连续工作。

　　2. 静力水准仪技术参数

　　①.主要性能指标

　　标准量程：1000mm或其他

　　精 度：＜±0.3mm

　　分 辨 率：0.01mm

　　年稳定性：＜±0.5mm

　　过载能力：200％F?S

　　②.温度特性

　　工作温度范围：-20～85℃

　　温度补偿范围：-20-60℃

　　温度传感器：

　　测温范围-40～150℃

　　测温精度±0.2℃

　　③.电气特性

　　电气连接：防水四芯插件

　　供电电压：5～24VDC（HR8066）

　　12～24VDC（HR8067）

　　输出信号：MODBUS-RUT（HR8066）

　　4～20mA（HR8067）

　　电源防护：防反接、过压保护

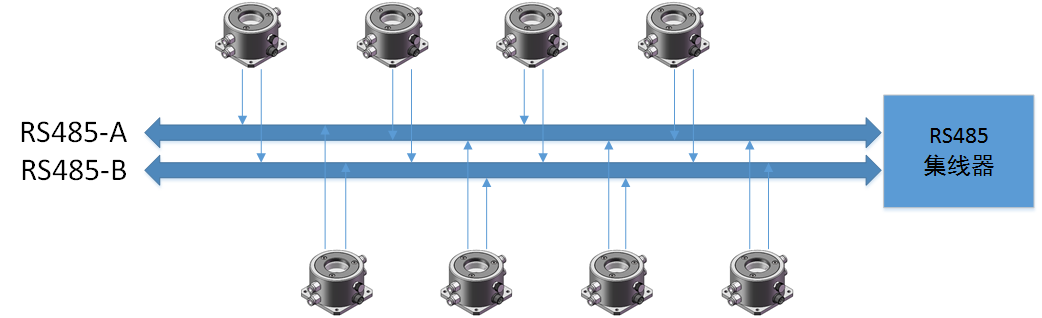

　　通信接口：RS485，静电保护

　　④.结构特性

　　外壳材料：铝合金

　　管路接头：不锈钢快速接头或不锈钢螺纹锁紧接头

　　⑤.环境特性

　　防护等级：IP67

　　安装方式：排气阀朝上垂直固定安装
