　　我厂主要生产工矿铁路器材，ND-4内燃冲击捣固机用两冲程汽油机与捣固棒直接连接的设计，主要由汽油机、减振装置、传动轴、振动体和手把组成，铁路内燃捣固机特别适合道岔捣固作业。

　　一、ND-4内燃捣固机产品介绍

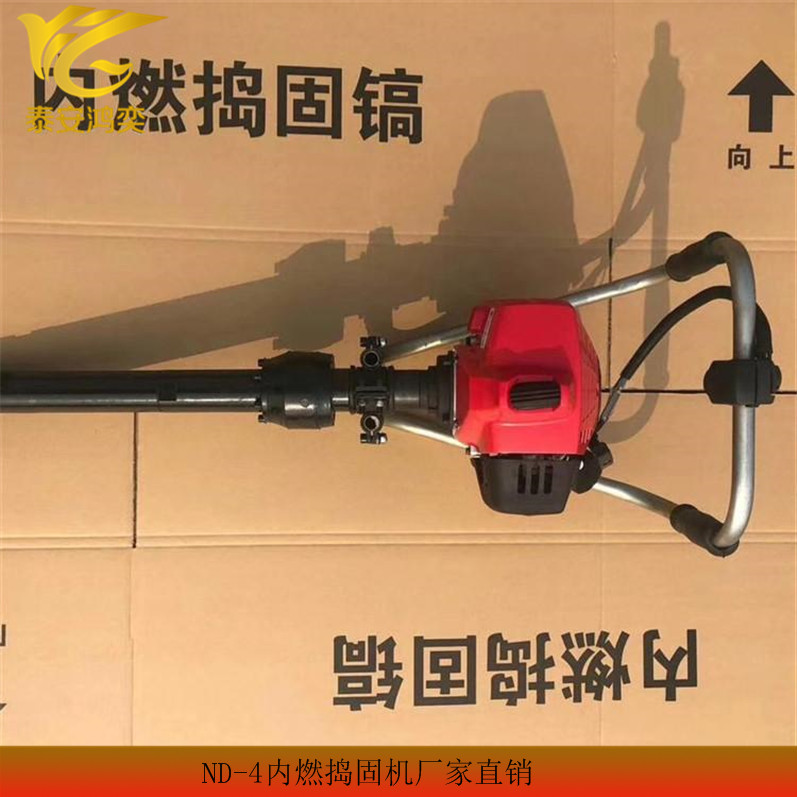

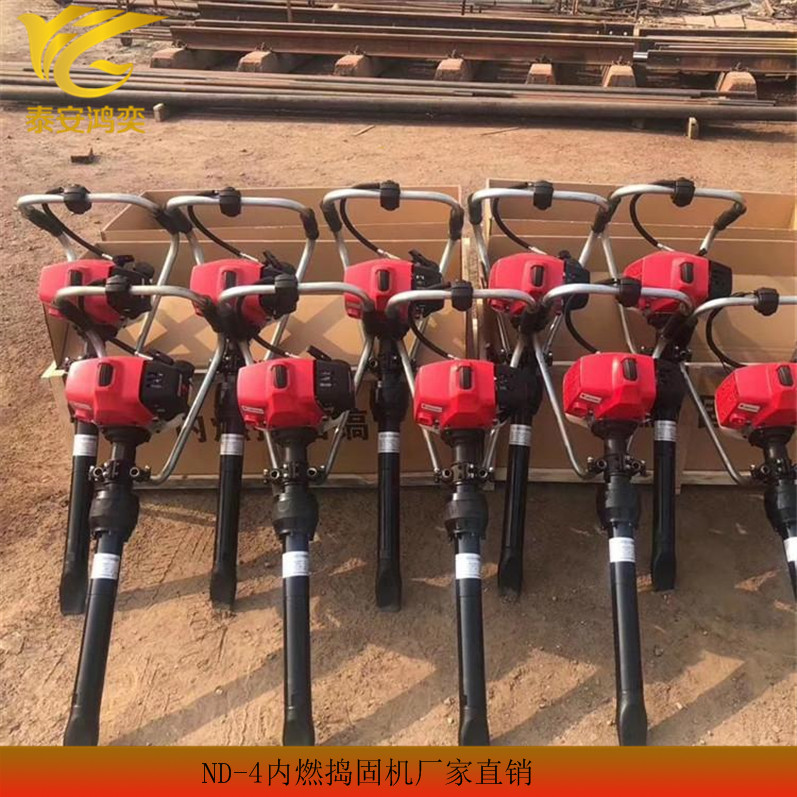

　　ND-4内燃捣固机是铁路道床养护的一种小型养路机械,主要用于石碴道床的捣固作业。它设计新颖，结构紧凑，是一种上下道迅速、操作轻便的捣固设备，特别适合道岔捣固作业。本机主要由汽油机、减振装置、传动轴、振动体和手把组成，构成独立完整的手持式捣固机，既没有冗长的电缆线，也没有笨重的软轴，结构合理紧凑，使用方便。

　　二、主要技术参数

　　1、汽油机型号： 两冲程汽油机

　　2、额定功率： 1.42kW

　　3、额定转数： 8500r/min

　　4、工作方式： 二冲程全方位

　　5、激振力： 5000N

　　6、大自由振幅： 5mm

　　7、振动频率： 117HZ

　　8、冲击力： 500N

　　9、外型尺寸： 1050×350×350

　　10、整机质量： 13.5kg

　　三、基本结构与工作原理

　　本机采用两冲程汽油机与捣固棒直接连接的设计，主要由汽油机、减振装置、传动轴、振动体和手把组成。其工作原理为：汽油机经离合器、软轴带动偏心铁，产生振幅实现捣固作业。

　　四、使用与维护

　　1、 使用前的准备。

　　1检查紧固机器各部螺栓和螺纹连接处，应连接牢固。

　　2将汽油和二冲程专用机油以25:1的混合比例并摇拌均匀。

　　3将混合汽油灌入汽油机机箱，擦净外表面残留的汽油。

　　4向中间连接套内注油（30号机械油）。注油时，先从中间连接套上卸下M6x10螺栓，然后用针管向油孔内注油，注油完毕，再将螺栓紧固。注入量为20ml，以后每工作8小时注油一次，每次注油10ml。（工作100小时后，将润滑油放出，然后更换新润滑油即可）。

　　注意：棒内润滑油不可过量，油面高度以不接触到偏心块下端轴承为宜。

　　5检查无误后准备启动。

　　注意：本机器选用的主机为二冲程全方位工作汽油机，请使用汽油和二冲程汽油机专用机油的混合汽油，否则将影响汽油机工作或造成汽油机拉缸损坏。

　　3、捣固作业与停机。

　　1手持捣固镐手把，将汽油机油门开至大，反复插入道床石碴中进行捣固作业。注意：不可左右摇摆，必须直立捣固。

　　2工间休息时，应停机，不可长时间怠速运转。

　　3停机时，先将油门关至小，怠速3-5秒后再按住停机按钮停机。

　　.4休息时间较长或不用时，应将捣固镐操作扶手朝下平放于地面上，避免摔碰汽油机。

　　注意：不可将捣固镐倒立放置（镐头朝上）。

　　五、注意事项

　　1、使用92号以上无铅汽油或乙醇汽油和二冲程专用机油，汽机油混合比为25:1。

　　2、请勿振捣刚性物体或板结道床，尽量避免与混凝土轨枕、钢轨碰撞。本机器不适合捣固板结道床。

　　3、加混合汽油时，必须在停机状态下，并远离火源。

　　4、捣固作业时，不可左右摆动机器，请勿扭动操作扶手或撬、拐枕木。

　　5、本机具应注意防水，请勿在雨中使用。

　　6、使用中，如发现螺纹连接处有松动，请及时紧固，以免继续使用造成损坏。

　　7、请不要触及排气管和高压点火装置，以免烫伤。

　　泰安鸿奕是一家集研发、生产、销售ND-4内燃冲击捣固机机械为一体的骨干企业。铁路内燃捣固机产品因其技术先进,质量可靠和轻便耐用。
