　　ZJC-127煤矿用司控道岔装置由发射器、控制器、显示器和执行器四大部分组成。

　　ZJC-127煤矿用司控道岔装置属矿用隔爆兼本质安全型产品，用来转换阻力不大于1176N（120kgf），要求动程在80-120mm之间的道岔，由机车司机遥控控制，适用于工厂、矿山地面及井下，用来改变道岔的开通方向，闭锁道岔尖轨。该转辙装置能可靠工作，安装简便，省时省力，大大方便了工作现场的需要。

　　一、ZJC-127煤矿用司控道岔装置主要技术指标：

　　1、工作气压：0.4～0.8MPa

　　2、遥控距离：****80m

　　3、转辙时间：不大于5秒

　　4、发射频率：315MHz

　　5、推力：??? ≥50Kg；

　　6、****行程：180mm±20mm

　　7、尖轨与基本轨间隙：不大于4mm

　　8、调制方式：键控调幅；

　　9、发射器电源：9.6V

　　10、控制器电源：AC127V

　　11、显示器电源：AC127V

　　12、显示器可视距离：≥50 m（黑暗中），闪烁频率30次/分钟±5次

　　二、ZJC-127煤矿用司控道岔装置使用环境：

　　1、环境湿度：-5～40℃

　　2、相对湿度：不大于95%

　　3、海拔高度：不大于2500mm

　　4、适用于井下有瓦斯、煤尘等爆炸性危险的场所

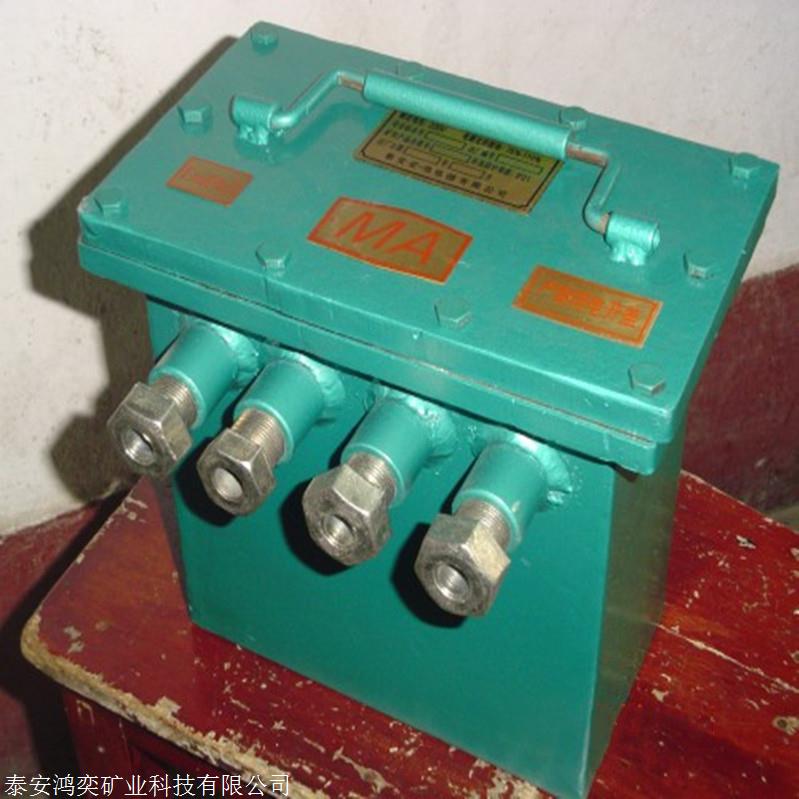

　　三、ZJC-127煤矿用司控道岔装置用控制器ZJC-127K技术参数：

　　1、额定工作电压：AC127V，50Hz；电压允许波动范围为额定值的75%~110%，其值为95V~140V；

　　2、****工作电流：1.5mA

　　3、接受频率：315±0.5MHz

　　4、接收灵敏度：-80dBm

　　5、有效接收距离：不小于80m

　　6、本安电源输出：4.0V~5.1V。

　　ZJC-127煤矿用司控道岔装置控制器采用的集成电路接收机和解码电路，对遥控发射机发射来的信号进行放大、解码、整形后送给转辙执行器，从而确定转辙装置的转辙方向。ZJC-127煤矿用司控道岔装置为隔爆兼本安型设计。
